Elektrischer Anschluss Somfy Lock Controller - maco PROTECT M-TS Handbuch

NOTICE
ACHTUNG
Kabellegung
ACHTUNG

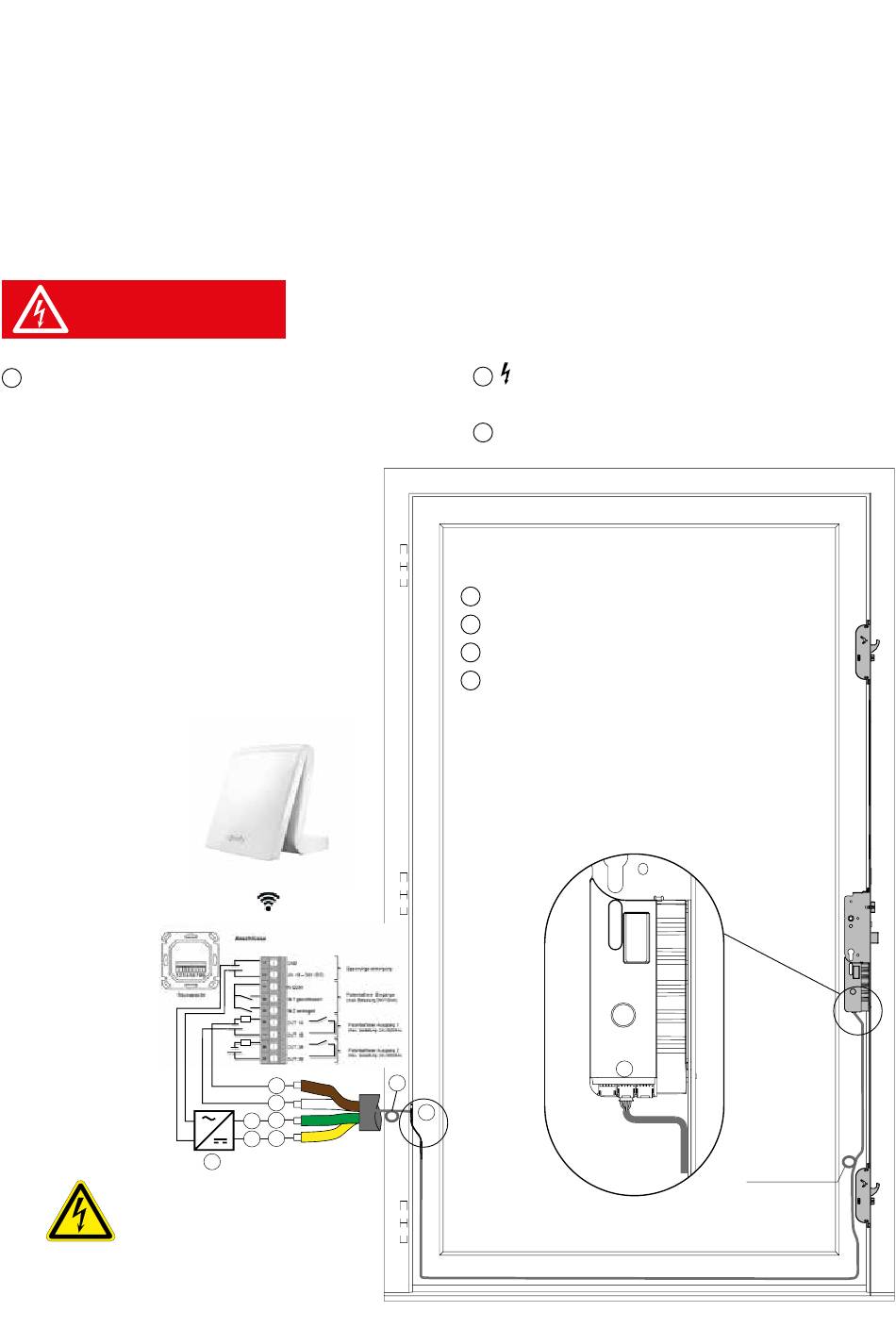

Elektrischer Anschluss Somfy lock controller

GEFAHR
Verbindung Motor – Kabelübergang
A
Anschlüsse
GND Spannungsversorung
Vin +8-24V (DC)
IN COM Potentialfreie Eingänge
IN geschlossen (max. Belastung 24V / 10 mA)
IN 2 verriegelt
OUT 1A Potentialfreier Ausgang 1
OUT 1B (max. Belastung 24V / 10 m A)
OUT 2A Potentialfreier Ausgang 2
OUT 2B (max. Belastung 24V / 10 m A)
12 - 24V DC
Gleichstrom
mind. 1,5 A
Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m)
dürfen nur durch befugtes Personal durchgeführt werden!
load
load
1
2
+ 3
_
4
B
Spannungsversorgung 12 - 24 V
B
DC Gleichstrom mind. 1,5 A
Zugentlastung
C
Stecker- / Kabelbelegung
Braun Betriebsspannung Motor minus-
1
Weiß Betriebsspannung Motor plus +
2
Grün Steuerspannung* minus -
3
Gelb Steuerspannung* plus +
4
* Die Steuerspannung wird für Taster (Tastimpuls) und
Wechselschalter (Tag- / Nachtstellung) benötigt!
C
A
A
Schlaufe
für Montage
