NOTICE
ACHTUNG
Schaltpläne
ACHTUNG

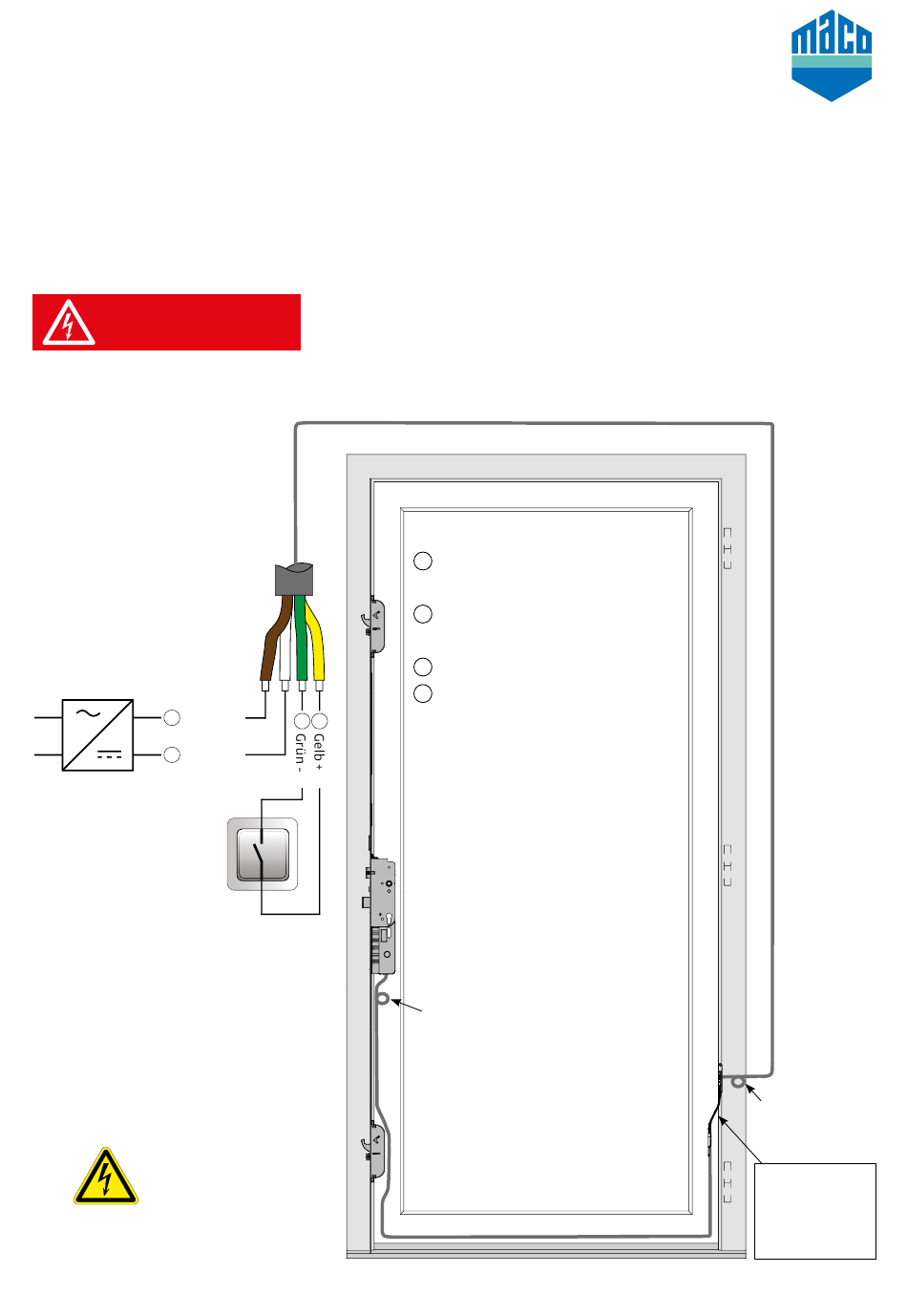

Schaltplan Tastimpuls
GEFAHR
Trafo
1
Braun -
2
Weiß +
Taster für Tastimpuls
12 - 24V DC
Gleichstrom
mind. 1,5 A
Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m)
dürfen nur durch befugtes Personal durchgeführt werden!
Stecker- / Kabelbelegung
Braun Betriebsspannung
1
Motor minus-
Weiß Betriebsspannung
2
Motor plus +
Grün Steuerspannung* minus -
3
Gelb Steuerspannung* plus +
4
3
4
* Die Steuerspannung wird für Taster
(Tastimpuls) und Wechselschalter (Tag- /
Nachtstellung) benötigt!
Schlaufe
für Montage
Zugentlastung
Kabelübergang
2,5 m Türblatt /
6 oder 10 m Ver-
legelänge außen
31
