Ergänzende TRONIC Artikel
Elektrischer, kontaktloser Übergang
(Art. Nr. 458062)
Der kontaktlose Übergang wird u. a. zum Anschluss von Alarmgläsern (Glas mit eingebauter
elektrischer Leiterschleife auch genannt „Alarmspinne") in Schiebe-Elementen verwendet. Da
durch den Schiebeaufbau eine Verbindung per Kabel nicht möglich ist.
Auch bei Hebe-Schiebe-Elementen Schema C wird dieser Übergang verwendet, um eine Ver-
schlussüberwachung zu realisieren.
Der Übergang besteht aus Sender (rahmenseitig) und Empfänger (flügelseitig). Der beiliegende
Kabelbinder dient zur Zugentlastung des flügelseitig angeschlossenen Kabels im Empfänger.
Mit den beiden Schrauben wird der Deckel des Empfängers befestigt. Sender und Empfän-
ger sind mit Harz vergossen und entsprechen der IEC 529, Schutzklasse IP 67. Soll die Schutz-
klasse aufrecht erhalten werden, müssen die Lötkontakte im Empfänger nach dem Anschließen
mit Silikonkautschuk (Typ: ELASTOSIL A33 der Fa. Wacker Chemie GmbH) vergossen werden.
Die Einfüllöffnungen können mit den beiliegenden Dichtungsscheiben verschlossen werden.

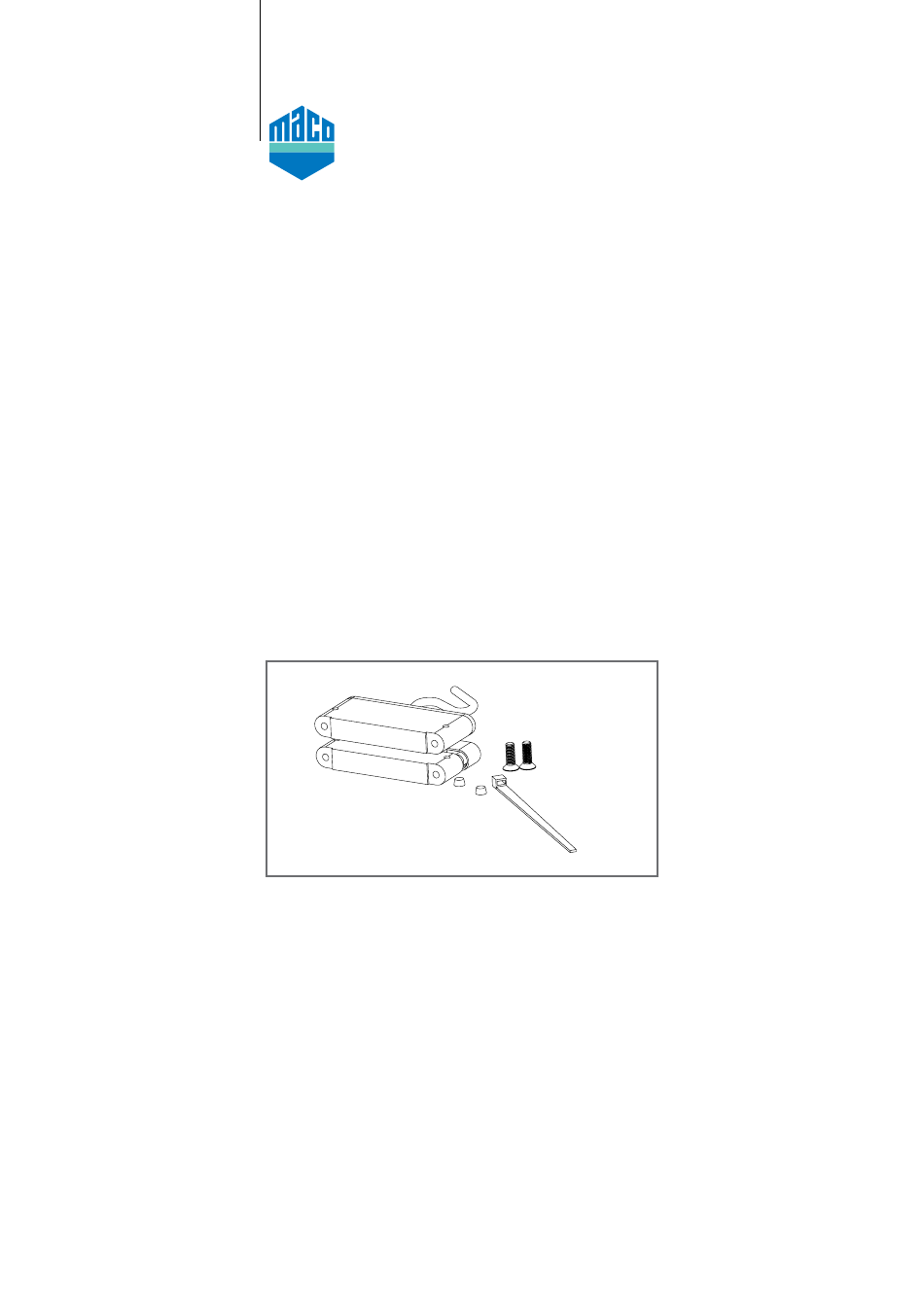

Bestandteil der Packung
