TECHNIK DIE BEWEGT
MACO
PROTECT
TÜRSCHLÖSSER

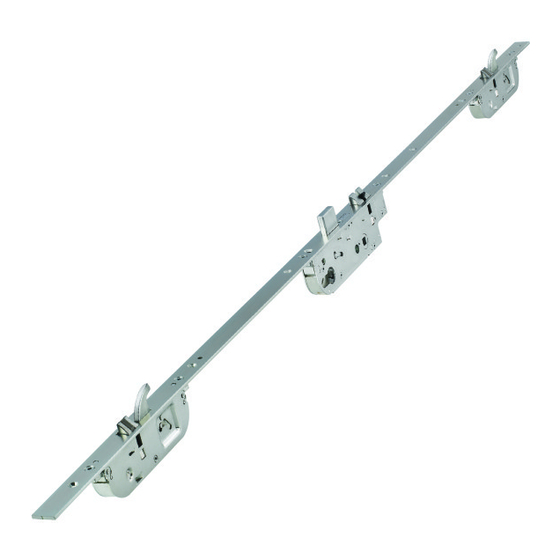

Z-TA – zylinderbetätigtes
3-Fallen Automatic- Comfortschloss PVC
MONTAGEHINWEISE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für maco PROTECT

Inhaltszusammenfassung für maco PROTECT

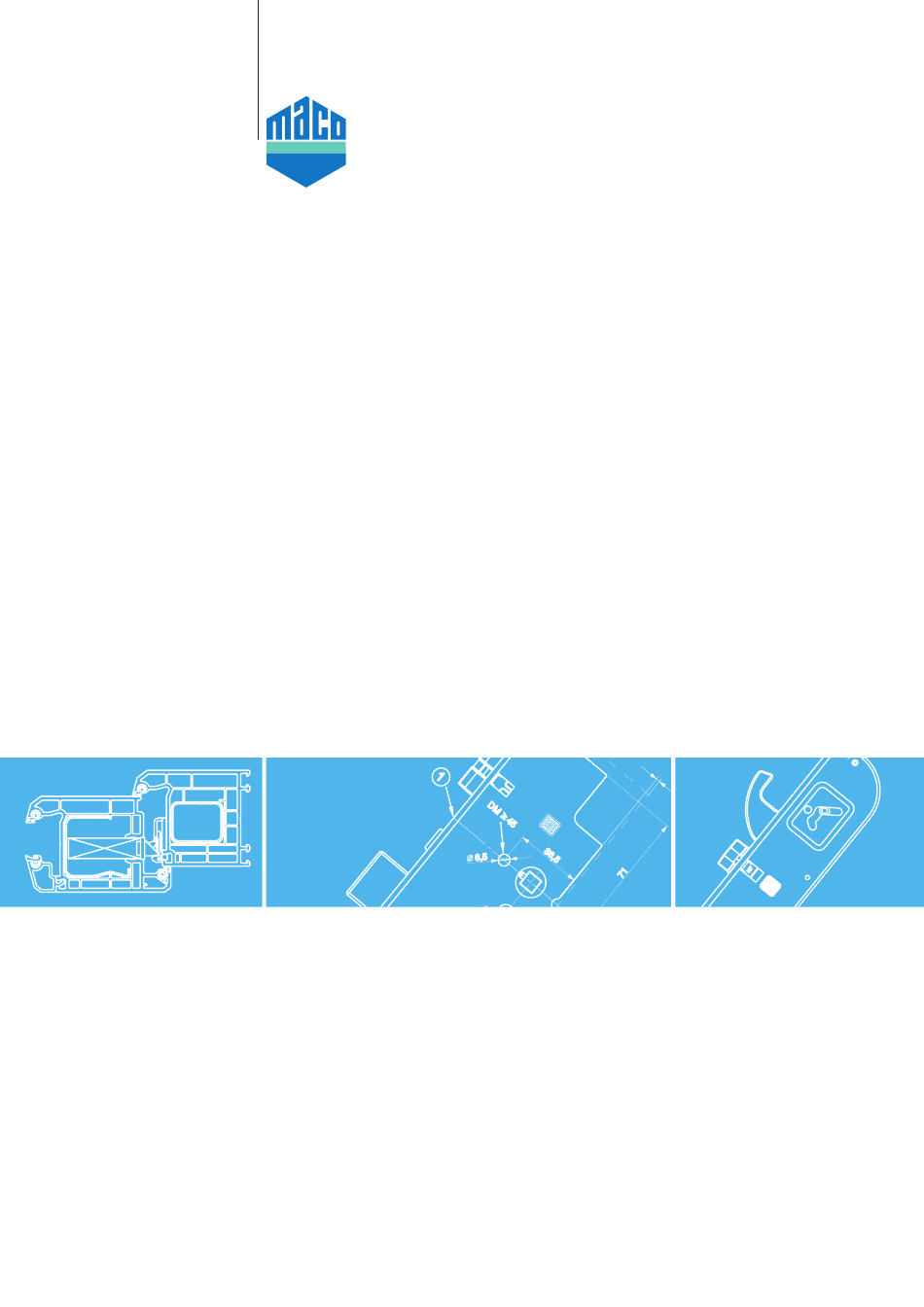

  • Seite 1 TECHNIK DIE BEWEGT MACO PROTECT TÜRSCHLÖSSER Z-TA – zylinderbetätigtes 3-Fallen Automatic- Comfortschloss PVC MONTAGEHINWEISE...
  • Seite 2 MACO PROTECT Legende Dornmaß DM Entfernung E Griffmaß GM Ablängbereich Profilvorderkante Multifunktionsfalle Türschloss für niedrige Türen (Kastenposition oberhalb GM) K + 605 Türschloss für hohe Türen (Kastenposition oberhalb GM) K + 980 Endverschluss Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 3: Inhaltsverzeichnis

    MACO PROTECT Inhalt Verwendung von Transportsicherungen Gebrauchshinweise Einbauhinweise Fräsungen Schlosskästen Bohr- und Fräsbilder Positionierung der Schließteile 2 Multifunktionsfallen mit Haken 2 Multifunktionsfallen mit Haken K+605 2 Multifunktionsfallen mit Haken K+980 Übersicht Open Door Zutrittskontrollsysteme Türkonstruktionen Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 4: Verwendung Von Transportsicherungen

    MACO PROTECT Verwendung von Transportsicherungen Einfache Transport sicherungen, Keile oder Klötze, gewährleisten einen sicheren Transport des gesamten Türelementes. Erst nach der Montage entfernen. Positionierung Transportsicherung Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 5: Gebrauchshinweise

    MACO PROTECT Gebrauchshinweise Den Schlosskasten in keinem Fall öffnen! Späne aus Frästasche entfernen Alle Bohrungen vor Einbau des Schlosses durchführen! Den Drückerstift nicht mit Gewalt durch die Schlossnuss schlagen! Das Schloss nur mit zu gehörigem Bauschlüssel schließen! Keine Gewalt anwendung bei der Zylinder montage! Schlüssel nicht mit Gewalt...
  • Seite 6 MACO PROTECT Gebrauchshinweise Drücker nur im normalen Drehsinn belasten! In Betätigungs richtung (auf den Drücker) max. eine Kraft von 15 kg aufbringen! Sobald Spuren von Gewalt an wendung sichtbar sind, muss das Schloss ersetzt werden. Zweiflügelige Türen dürfen nicht über den Standflügel aufgezwungen werden.
  • Seite 7 MACO PROTECT Gebrauchshinweise Fett Rostlöser, Silikonspray, etc. Falle und Sperrriegel 1x jährlich schmieren. Das Türschloss (Schlosskasten) wird mit einer Dauer schmierung aus Hoch- leistungsfetten geliefert und darf NICHT nachgeschmiert werden! Die Multifunktionsfallen und den Haken 1x jährlich schmieren. Schmierung grundsätzlich nur...

  • Seite 8: Einbauhinweise

    MACO PROTECT Einbauhinweise Fallenumstellung Kurbelfalle *Klick* *Klick* *Klick* *Klick* *Klick* Fallenwippe Kurbelfalle Wippenlasche Stulp Knopf drücken und gedrückt halten. Falle herausnehmen. Falle umdrehen und am Stulp so aufset- zen (a), dass man die Wippenlasche der Fallenwippe unter die Stulp ausnehmung drücken kann (b).
  • Seite 9 MACO PROTECT Einbauhinweise Fallenumstellung Multifunktionsfalle mit Haken *Klick* *Klick* *Klick* *Klick* *Klick* Knopf drücken und gedrückt halten. Falle herausnehmen. Falle umdrehen und in Stulpausnehmung einsetzen. Die Falle bis zum Klick eindrücken. Knopf muss während dieses Vorgangs ständig gedrückt bleiben! Erst nach dem Klick loslassen.
  • Seite 10 MACO PROTECT Einbauhinweise Position Fallen- und Riegelschließteil Position Schließteil, Multifunktionsfalle mit Haken Anpressdruckverstellung + / - 2 mm Positionierung Kerbe Stulp = Kerbe Schließteile Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 11: Fräsungen Schlosskästen

    MACO PROTECT Fräsungen Schlosskästen Fräsbilder Kästen ≤2 ≤2 ≤2 15,5 15,5 15,5 15,5 15,5 ≤2 42,5 42,5 ≤2 ≤2 15,5 42,5 ≤2 ≤2 15,5 15,5 Comfort Öffner 42,5 ≤2 (Motor) Vorschlag Kabelposition für Zutrittskontrolle (Blackbox) Kerbe Stulp 17,5 17,5 17,5...
  • Seite 12 MACO PROTECT Fräsungen Comfort-Öffner Fräsbild Motor inkl. Montage Mitnehmerplättchen und Motor ZA 2 ≤ ≤ ≤ 15,5 15,5 15,5 Comfort Öffner (Motor) Vorschlag Kabelposition für Zutrittskontrolle (Blackbox) 16,2 +0,2 16,2 +0,2 - 0,1 - 0,1 16,2 +0,2 12,2 +0,2 - 0,1...

  • Seite 13: Bohr- Und Fräsbilder

    MACO PROTECT Bohr- und Fräsbilder Fallen- und Riegelschließteil Multifunktions- Hakenschließteil 1 1 1 1 ZA 2 MF-HO +726 -764 Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 14: Positionierung Der Schließteile

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel * für FFH über 2200 mm bitte Abdeckstulpe verwenden! Motor für Comfortöffnung Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 15: Multifunktionsfallen Mit Haken K+605

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, K+605 Einzelschließteile Stulpflügelgetriebe Schließteilleiste Haustürkantriegel * für FFH über 2000 mm bitte Abdeckstulpe verwenden! Motor für Comfortöffnung Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 16: Multifunktionsfallen Mit Haken K+980

    MACO PROTECT Positionierung der Schließteile 2 Multifunktionsfallen mit Haken, K+980 Einzelschließteile Haustürkantriegel Schließteilleiste Motor für Comfortöffnung Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 17: Übersicht Open Door Zutrittskontrollsysteme

    MACO PROTECT Übersicht OpenDoor Übersicht In Kombination mit dem 3-Fallen-Türschloss Z-TA Comfort: Extrem hohe Sicherheit durch selbstständiges Verrie- geln der Stahlhaken und des Sperrriegels. Standardisierte Verar- beitung durch gleiche Einbaumaße bei allen im Türblatt integrierten openDoor-Lösungen. Einfache, nicht ver- wechselbare Steck- verbindung: Fal- sches Anschließen ist...

  • Seite 18: Z-Ta Comfortmotor Für Opendoor Zutrittskontrollsysteme

    MACO PROTECT Z-TA Comfortmotor für openDoor Zutrittskontrollsysteme Verbindung Motor - Kabelübergang Spannungsvers. 12–24V DC 1,5A Verbindung Motor - Zutrittskontrolle Zugentlastung Steckerbelegung Transponder Plus Code Bluetooth ® Touch Braun - Weiß + Grün Potential frei* Gelb Potential frei* * Für Tastimpuls / Tag- Nacht- stellung (Wechselschalter) Kabelübergang...
  • Seite 19 MACO PROTECT Z-TA Comfortmotor Kabelübergang Kabelübergang 2,5 m / 6 m oder 2,5 m / 10 m Kabelübergang Kabelübergang Kabelübergang Kabelübergang 12L Holz u. PVC 12L Holz u. PVC 12L Holz u. PVC 12L Holz u. PVC R8 bei F-16...
  • Seite 20 MACO PROTECT OpenDoor Zutrittskontrollsysteme Fräsbild PVC Z-TA • 3-Fallen Automatic- Comfortschloss PVC...

  • Seite 21: Türkonstruktionen

    MACO PROTECT ≤ 2 17,5 Türkonstruktionen PVC 1-flügelig ≤ 2 17,5 2-flügelig ≤ 2 17,5 Z-TA • 3-Fallen Automatic- Comfortschloss PVC...
  • Seite 22 MACO PROTECT Notizen Z-TA • 3-Fallen Automatic- Comfortschloss PVC...
  • Seite 23 MACO PROTECT Notizen Z-TA • 3-Fallen Automatic- Comfortschloss PVC...
  • Seite 24 MACO PROTECT Scan for more Info MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A-5020 SALZBURG TEL +43 (0)662 6196-0 FAX +43 (0)662 6196-1449 maco@maco.at www.maco.at Best.-Nr. 756895DE - Datum: September 2012 – Änderungsdatum Mai 2013 Alle Rechte und Änderungen vorbehalten.
