Elektrischer Anschluss / Bohr- Und Fräsbilder Transponder Plus - maco PROTECT M-TS Handbuch

NOTICE
ACHTUNG
Kabellegung
ACHTUNG

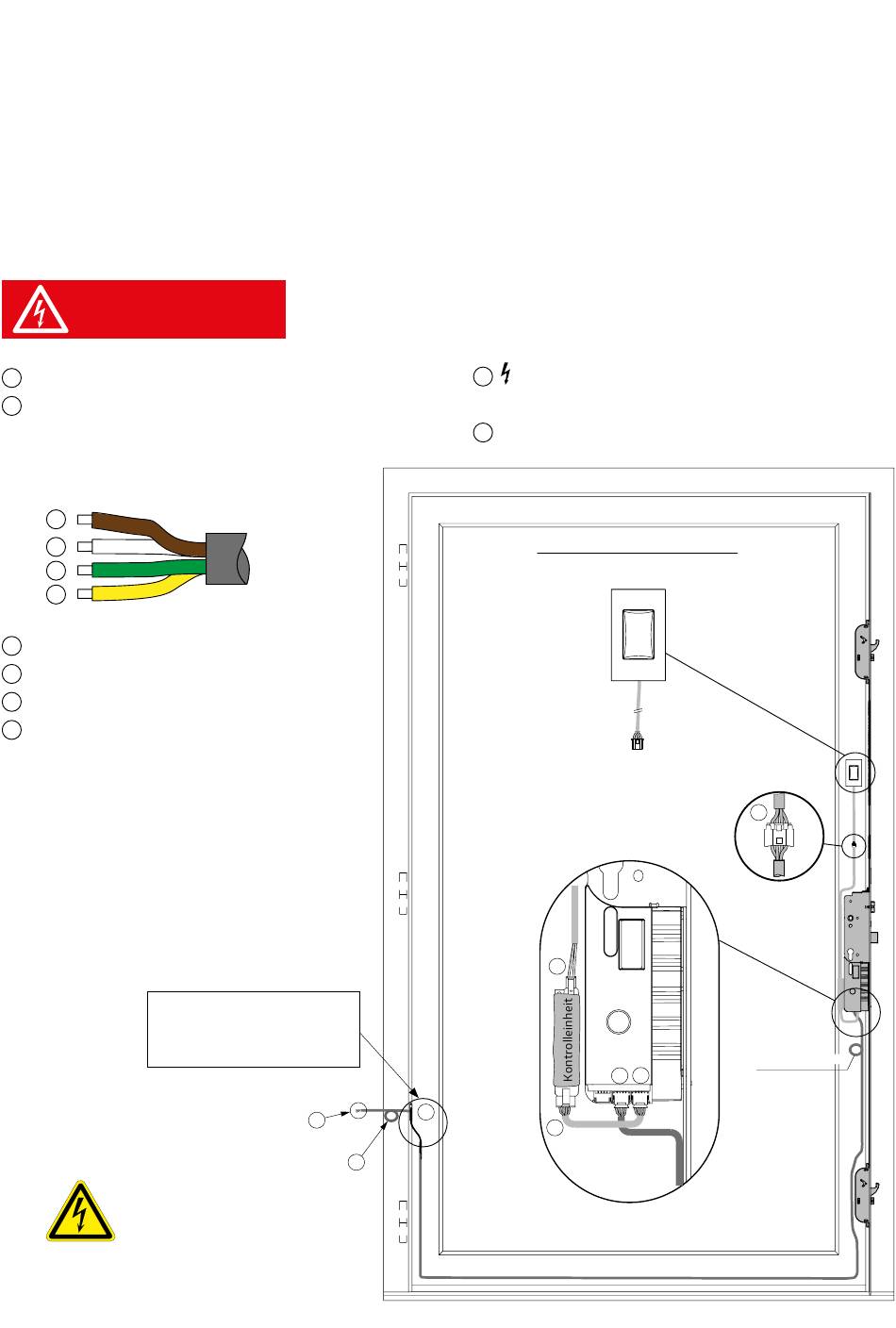

Elektrischer Anschluss Transponder Plus
GEFAHR
Verbindung Motor – Kabelübergang
A
Verbindung Motor – Zutrittskontrolle
B
Stecker- / Kabelbelegung
1
2
3
4
Braun Betriebsspannung Motor minus-
1
Weiß Betriebsspannung Motor plus +
2
Grün Steuerspannung* minus -
3
Gelb Steuerspannung* plus +
4
* Die Steuerspannung wird für Taster (Tastimpuls) und
Wechselschalter (Tag- / Nachtstellung) benötigt!
Kabelübergang
2,5 m Türblatt / 6 oder 10 m
Verlegelänge außen
12 - 24V DC
Gleichstrom
mind. 1,5 A
Elektrische Anschlüsse (Anschluss Netzteil, Anschlusskabel 10 m)
dürfen nur durch befugtes Personal durchgeführt werden!
A
C
D
Spannungsversorgung 12 - 24 V
C
DC Gleichstrom mind. 1,5 A
Zugentlastung
D
Zutrittskontrollsystem:
Transponder Plus
B
A
B
B
B
Schlaufe
für Montage
