RAM 441.021 Bedienungsanleitung Seite 2

441.021
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

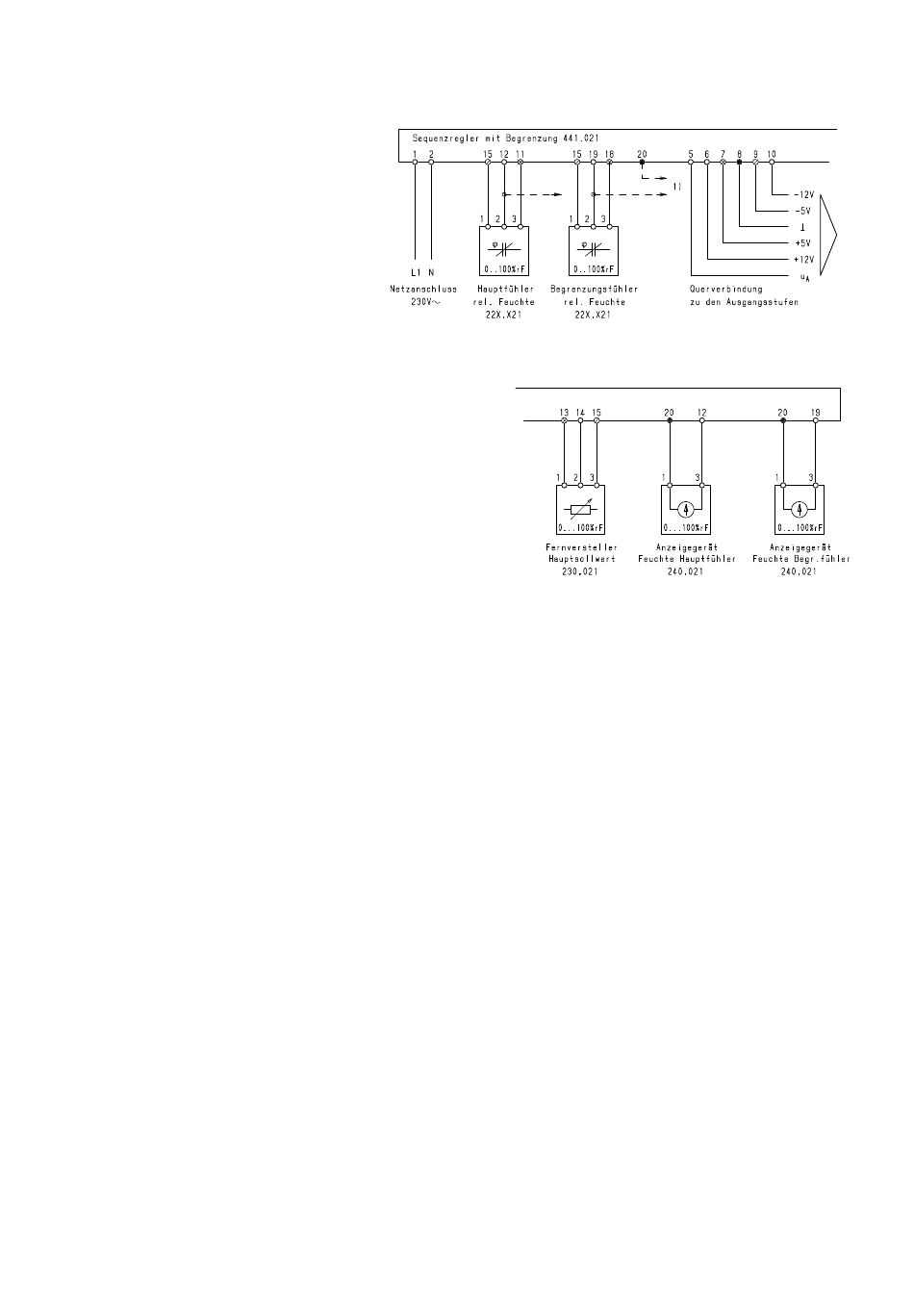

Grundschaltung (Abb. 1)
Die Querverbindungsklemmen 5 – 10 sind mit den ent-
sprechenden Klemmen aller Ausgangsstufen zu ver-
binden.
Die geeignete Bauart der Feuchtefühler ist aus dem
RAM-Fühlerprogramm auszuwählen und die Typen-
nummer zu ergänzen.
Um die Begrenzung außer Funktion zu setzen, ist
Klemme 19 anstatt mit dem Begrenzungsfühler mit
Klemme 18 (bei Minbegrenzung) bzw. mit Klemme 15
(bei Maxbegrenzung) zu verbinden oder der Schalter
"Begrenzung" auf "Aus" zu stellen (Einstellung des Be-
grenzungssollwertes beliebig).
Zusatzeinrichtungen
Anschluss für Sollwertfernversteller und Anzeige-
geräte (Abb. 2)
Digitale Anzeigegeräte sind nach Datenblatt Serie 242/
Abb. 3 anzuschließen.
1) Werden an einen Feuchtefühler mehrere Regelgeräte angeschlossen, ist die Ausgangsklemme 2 gemäß den Regleranschlussplänen zu
verdrahten. Die Klemmen 1 und 3 zur Spannungsversorgung des Fühlers dürfen aber nur an einen der Regler angeschlossen werden.
Zusätzlich sind die Klemmen 20 (Massepotential) aller Regler zu verbinden.
Dieses Schaltungsprinzip gilt auch bei Verwendung des Feuchteausgangs eines Enthalpiefühlers (siehe hierzu entspr. Datenblatt).
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Außenanschluss
