433.111
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

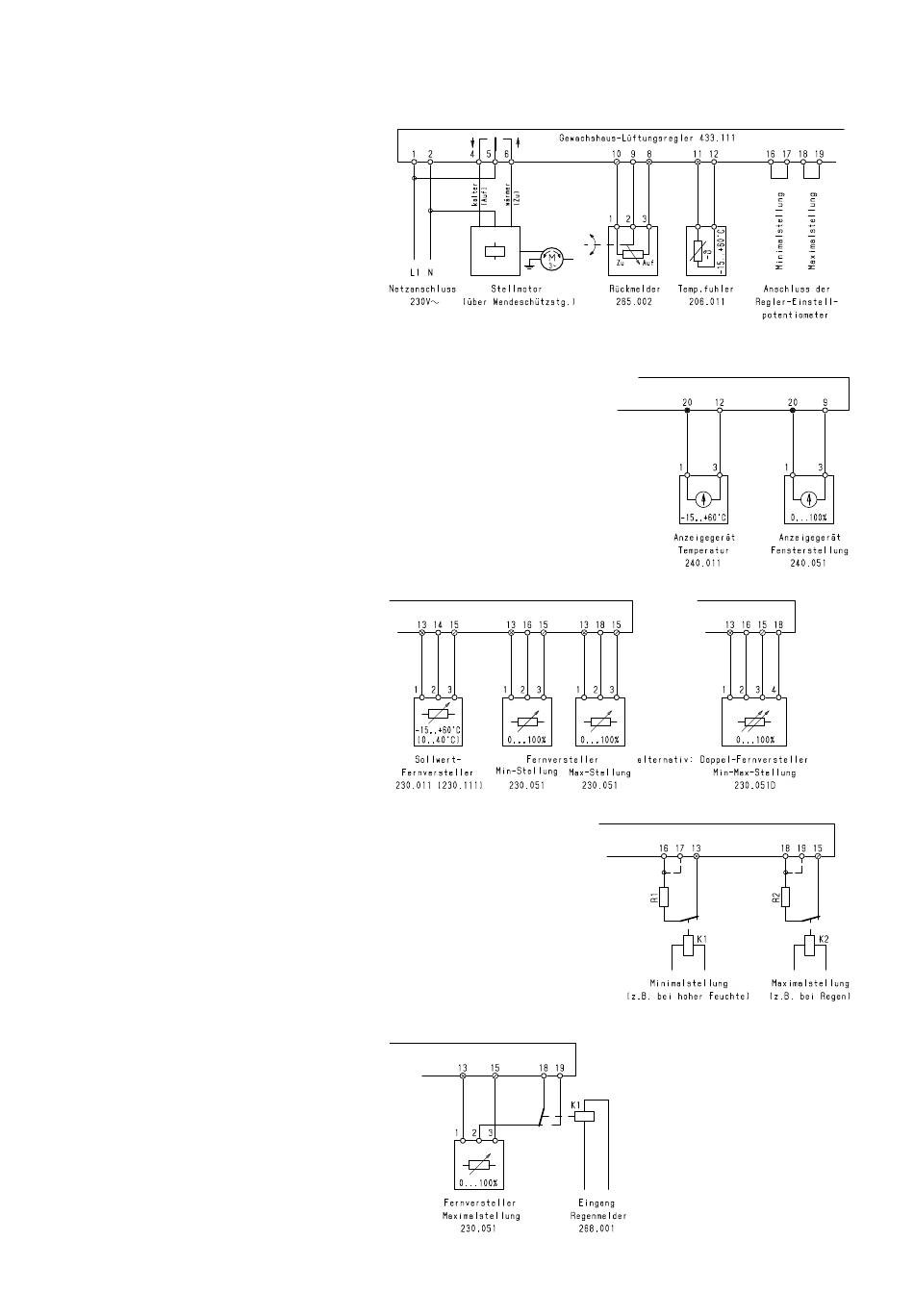

Grundschaltung (Abb. 1)
Wenn an einen Regler mehrere Wendeschützsteue-
rungen angeschlossen werden (Parallellauf mehrerer
Lüftungsfenster) ist der Stellungsrückmelder am "Füh-
rungsfenster" (meist Ostseite) zu montieren.
Zusatzeinrichtungen
Anschluss für Anzeigegeräte (Abb. 2)
Digitale Anzeigegeräte sind nach Datenblatt Serie 242/
Abb. 3 anzuschließen.
Anschluss für Fernversteller (Abb. 3)
Bei angeschlossenem Fernversteller für die Stellungs-
begrenzung sollte die Brücke 16 – 17 bzw. 18 – 19 zum
entsprechenden Regler-Einstellpotentiometer entfallen.
Der betreffende Einstellknopf ist in diesem Fall
wirkungslos (Einstellung beliebig).
Aufschaltung der Stellungsbegrenzung (Abb. 4)
- in Abhängigkeit eines externen Signals.
Die Stellungsbegrenzung ist nur wirksam, wenn der
Kontakt des Relais K1 bzw. K2 geöffnet ist. Bei ge-
schlossenem Kontakt ist die betreffende Begrenzung
wirkungslos.
Die Einstellung kann wahlweise am Regler (Brücke 16
– 17 bzw. 18 – 19 erforderlich!) oder an einem Fernver-
steller gem. Abb. 3 erfolgen.
Die Widerstände R1 und R2 sollten 20...30kΩ haben.
Für K1 und K2 sind Relais mit Goldkontakten zu ver-
wenden.
Umschaltung der Stellungsbegrenzung (Abb. 5)
- beispielsweise der Maximalbegrenzung.
Normalerweise ist der Fernversteller angeschaltet, so
dass die daran eingestellte Maximalstellung wirksam
ist. Wird das Relais K1 erregt, beispielsweise bei Re-
gen, wird auf die am Regler eingestellte Maximalstel-
lung umgeschaltet ("Regenstellung").
Für K1 ist ein Relais mit Goldkontakten zu verwenden.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Außenanschluss
