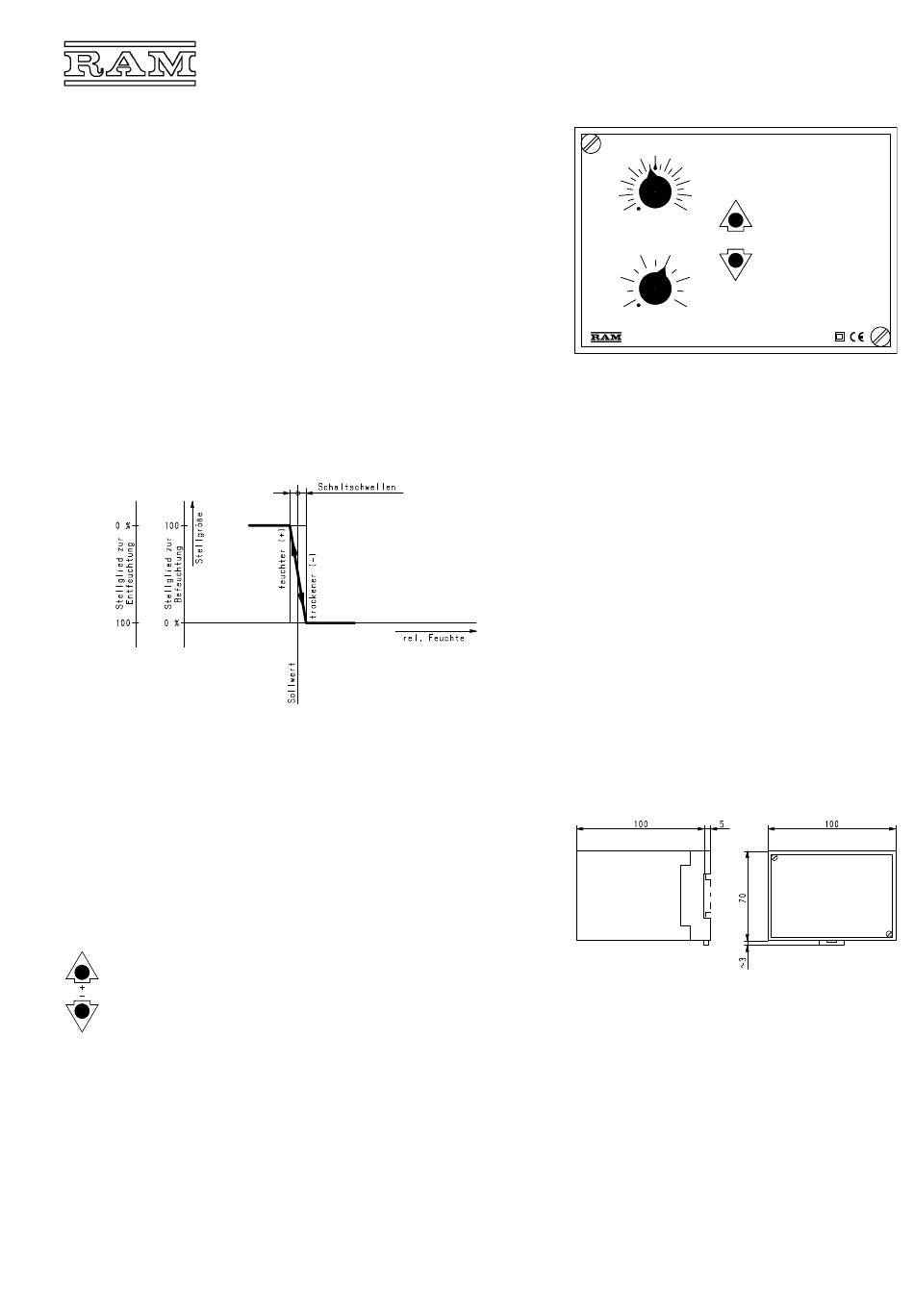

RAM 430.021 Bedienungsanleitung

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Feuchteregler mit Dreipunktausgang, PI-Verhalten
• Sollwertbereich 0...100% rF
Zur stetigen Regelung der Raum-, Abluft- oder Zuluftfeuchte durch Ansteuern
eines Dampfbefeuchters, eines Kaltwasserkühlers oder einer Mischklappe mit
reversierbarem Stellmotor.
Beschreibung
Der Regler besitzt einen Dreipunktausgang mit elektronischer PI-Rückführung
zur Ansteuerung eines Stellgliedes mit reversierbarem Stellmotor. Er vergleicht
Soll- und Istwert der Luftfeuchte und verstellt schrittweise das angeschlossene
Stellglied, bis die Abweichung innerhalb der Schaltschwellen liegt.
An der Gerätefront befinden sich Einstellknöpfe für den Reglersollwert und den
P-Bereich der PI-Rückführung, ferner LEDs zur Anzeige des Reglerbefehls
feuchter-trockener.
An das Gerät ist ein Sollwertfernversteller sowie ein Anzeigegerät zur Feuchte-
anzeige anschließbar.
Einstellung
Die Schaltschwellen sind fest eingestellt und liegen symmetrisch zum einge-
stellten Sollwert.
Bei Anschluss eines Sollwertfernverstellers ist der Reglersollwert auf Marke
(50% rF) zu stellen!
Anpassung an die Regelstrecke
Die Rückführung (P-Bereich Xp der PI-Rückführung) dient zur Stabilisierung
des Regelverhaltens.
Einstellrichtwert für schnelle Zuluftregelungen etwa Xp=20% rF, für träge
Raum-, Abluftregelungen etwa Xp=30...50% rF.
(Diese Richtwerte gelten für ~2min Motorlaufzeit. Für einen Stellmotor mit grö-
ßerer Laufzeit ist ein entsprechend kleinerer Wert einzustellen.)
LED-Anzeige
Regler verlangt höhere Feuchte
(Befeuchtung Auf bzw. Entfeuchtung Zu)
Regler verlangt niedrigere Feuchte
(Befeuchtung Zu bzw. Entfeuchtung Auf)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
09.01.03
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Dreipunkt-PI-Regler
430.021
50
40 60
30
70
80
20
10 90
0
100
%r.F.
Sollwert
+
–
20 30
10 40
0
50
%r.F.
Rückführung
regel- und messtechnische apparate gmbh herrsching
Ausschreibungstext
RAM-Dreipunkt-PI-Regler Type 430.021.
Elektronischer Feuchteregler mit LED-Anzeige und An-
schluss für Fernversteller und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereich 0...100% rF.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 3VA
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 550g
Einstellbereiche
- Sollwert 0...100% rF
- Rückführung Xp=0...50% rF
Ausgang potentialfreier Relaiskontakt
- Schaltleistung 250V/500VA induktiv
±0,5% rF
- Schaltschwelle
- Rückführung PI, Nachstellzeit Tn=10min
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Type
999.401 erforderlich.
430.021
