Die Motorwelle energisch in die gewünschte Richtung drehen

Das Aufleuchten der Diode R bedeutet, dass ein Anschließen an
die Klemmen, U, V, W des Motors entsprechend den Phasen
L1, L2, L3 eine Drehung des Motors in die Richtung bewirken
wird, in der die Welle während des Tests gedreht wurde.

Das Aufleuchten der Diode L bedeutet, dass ein Anschließen an
die Klemmen, U, V, W des Motors entsprechend den Phasen
L1, L2, L3 eine Drehung der Motorwelle in die Gegenrichtung
bewirken wird, in der die Welle während des Tests gedreht
wurde.

Um ganz sicher zu sein, dass nach dem Anschließen des
Motors an die Stromversorgung seine Welle sich in der
gewünschten Richtung drehen wird, ist die Reihenfolge der
Phasen zu prüfen (Siehe Kapitel 1).

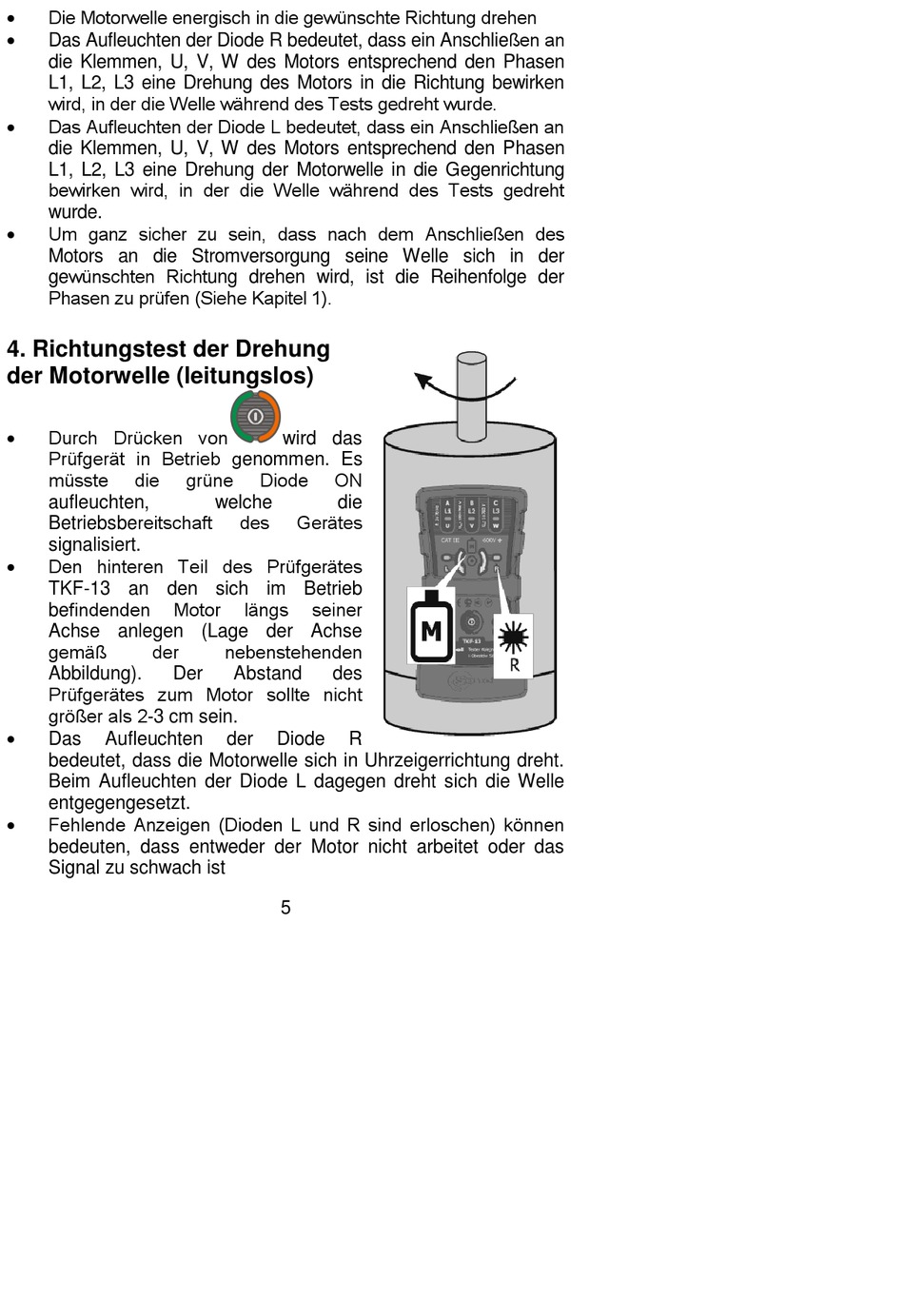

4. Richtungstest der Drehung
der Motorwelle (leitungslos)

Durch Drücken von
Prüfgerät in Betrieb genommen. Es
müsste die
aufleuchten,
Betriebsbereitschaft
signalisiert.

Den hinteren Teil des Prüfgerätes
TKF-13 an den sich im Betrieb
Motor
befindenden
Achse anlegen (Lage der Achse
gemäß der
Abbildung). Der
Prüfgerätes zum Motor sollte nicht
größer als 2-3 cm sein.

Das Aufleuchten
bedeutet, dass die Motorwelle sich in Uhrzeigerrichtung dreht.
Beim Aufleuchten der Diode L dagegen dreht sich die Welle
entgegengesetzt.

Fehlende Anzeigen (Dioden L und R sind erloschen) können
bedeuten, dass entweder der Motor nicht arbeitet oder das
Signal zu schwach ist
wird das
grüne Diode ON
welche die
des Gerätes
längs seiner
nebenstehenden
Abstand des
der Diode R
