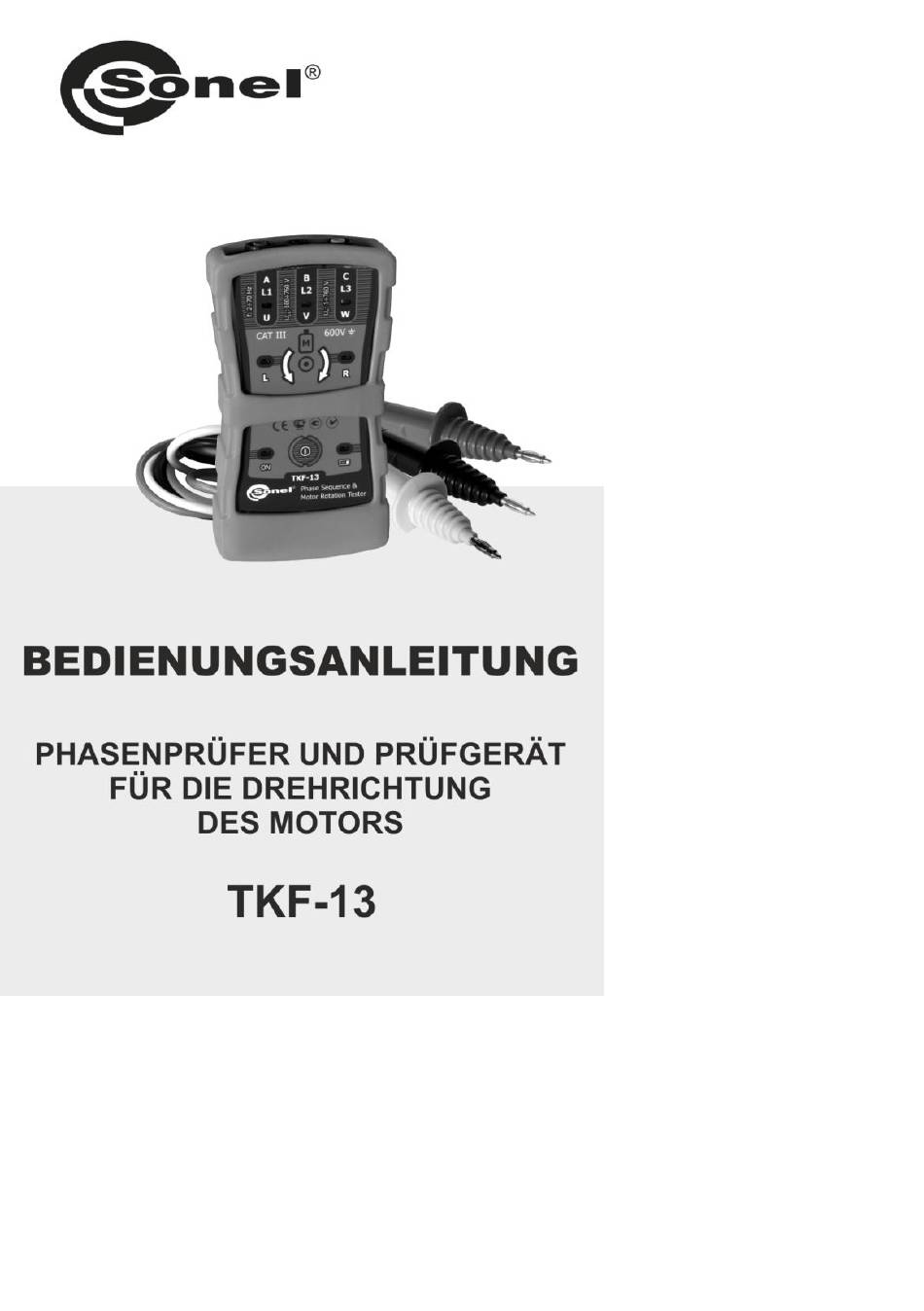

- Seite 3 BEDIENUNGSANLEITUNG PHASENPRÜFER UND PRÜFGERÄT FÜR DIE DREHRICHTUNG DES MOTORS TKF-13 v1.6 23.03.2020...
-
Seite 4: Inhaltsverzeichnis
11. Technische Daten ..............8 12. Lieferumfang ................9 13. Hersteller ................9 Wir danken für den Kauf unseres Phasenprüfers und Prüfgerätes für die Drehrichtung des Motors. Der Prüfer TKF-13 ist ein modernes, hochqualitatives Messgerät, das leicht und sicher zu bedienen ist. Durchlesen... -
Seite 5: Test Der Drehrichtung Der Phasen
Messungen ausgeführt werden. Das Gerät TKF-13 ist ausschließlich von entsprechend qualifizierten Personen, die auch die erforderlichen Berechtigungen für die Durchführung von Messungen in Elektroanlagen haben, zu bedienen. Die Handhabung des Gerätes durch unbefugte Personen kann zu einer Beschädigung des Gerätes führen und eine ernsthafte Gefahrenquelle... -
Seite 6: Richtungstest Der Drehung Der Motorwelle (Mit Leitung)
Durch Drücken wird Prüfgerät in Betrieb genommen. Es müsste die grüne Diode ON aufleuchten, welche Betriebsbereitschaft Gerätes signalisiert. Die Prüfspitzen an das Prüfgerät TKF-13 anschließen. Die Prüfspitzen an den zu prüfenden Motor anschließen (Siehe oben Abbildungsbeispiel). -
Seite 7: Richtungstest Der Drehung Der Motorwelle (Leitungslos)
Prüfgerät in Betrieb genommen. Es müsste grüne Diode aufleuchten, welche Gerätes Betriebsbereitschaft signalisiert. Den hinteren Teil des Prüfgerätes TKF-13 an den sich im Betrieb Motor längs seiner befindenden Achse anlegen (Lage der Achse gemäß nebenstehenden Abbildung). Abstand Prüfgerätes zum Motor sollte nicht größer als 2-3 cm sein. -
Seite 8: Abschalten Der Stromversorgung
Achtung: können einigen Einphasen-Induktions-motoren Anzeigen erschwert sein. Das Gerät ist nicht für die Prüfung von Einphasen- Kommutatormoto-ren bestimmt. Ebenso ist das Gerät nicht für die Prüfung von solchen Motoren geeignet, deren Stromversorgung durch energoelektronische Wandler (Wechselrichter) erfolgt.. Das nachstehend dargestellte Diagramm veranschaulicht den minimalen Durchmesser des Motors für gegebene Umdrehungen und Frequenzen des Elektroenergienetzes, bei denen die Anzeigen... -
Seite 9: Signalisierung Des Batteriezustandes
6. Signalisierung des Batteriezustandes Wenn das Prüfgerät feststellt, dass in der Batterie nur noch 10% der Energie verblieben sind, dann beginnt die Diode für den Batteriezustand jeweils nach 1 s zu pulsieren. Messungen sind weiterhin möglich. Wenn die Batterie leer ist, dann leuchtet die Diode für den Batteriezustand mit einem Dauerlicht und die Ausführung von Messungen ist nicht mehr möglich. -
Seite 10: Lagerung
9. Lagerung Bei der Lagerung des Prüfgerätes sind nachfolgende Hinweise zu beachten: man muss sich überzeugen, ob der Prüfer trocken ist, bei längerer Aufbewahrung sind die Batterien aus dem Prüfgerät zu nehmen. 10. Demontage und Entsorgung Die verschlissene elektrische und elektronische Ausrüstung ist getrennt zu sammeln, d.h. -
Seite 11: Lieferumfang
Die aktuelle Zubehörliste finden Sie auf der Website des Herstellers. 13. Hersteller Hersteller des Gerätes, der auch den Services während und nach der Garantie durchführt, ist: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl...
