21 Taster MUSIC
22 Taster TAP
23 Pedal FADE TIME
24 Pedal MASTER/DIMMER
25 USB-Anschluss
26 Audioeingang
27 DMX512-Ausgang
28 Netzanschlussbuchse
29 Netzschalter

DMX512-Anschluss

Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel
erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von anderen
Steckverbindungen, können Adapterkabel eingesetzt werden.
1 Verbinden Sie den DMX-Ausgang DMX OUT des Controllers mit dem DMX-Eingang des ersten
Lichteffektgeräts.
2 Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen
sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird
ein 120-Ω-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-
Ausgang am letzten Gerät gesteckt.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines
DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

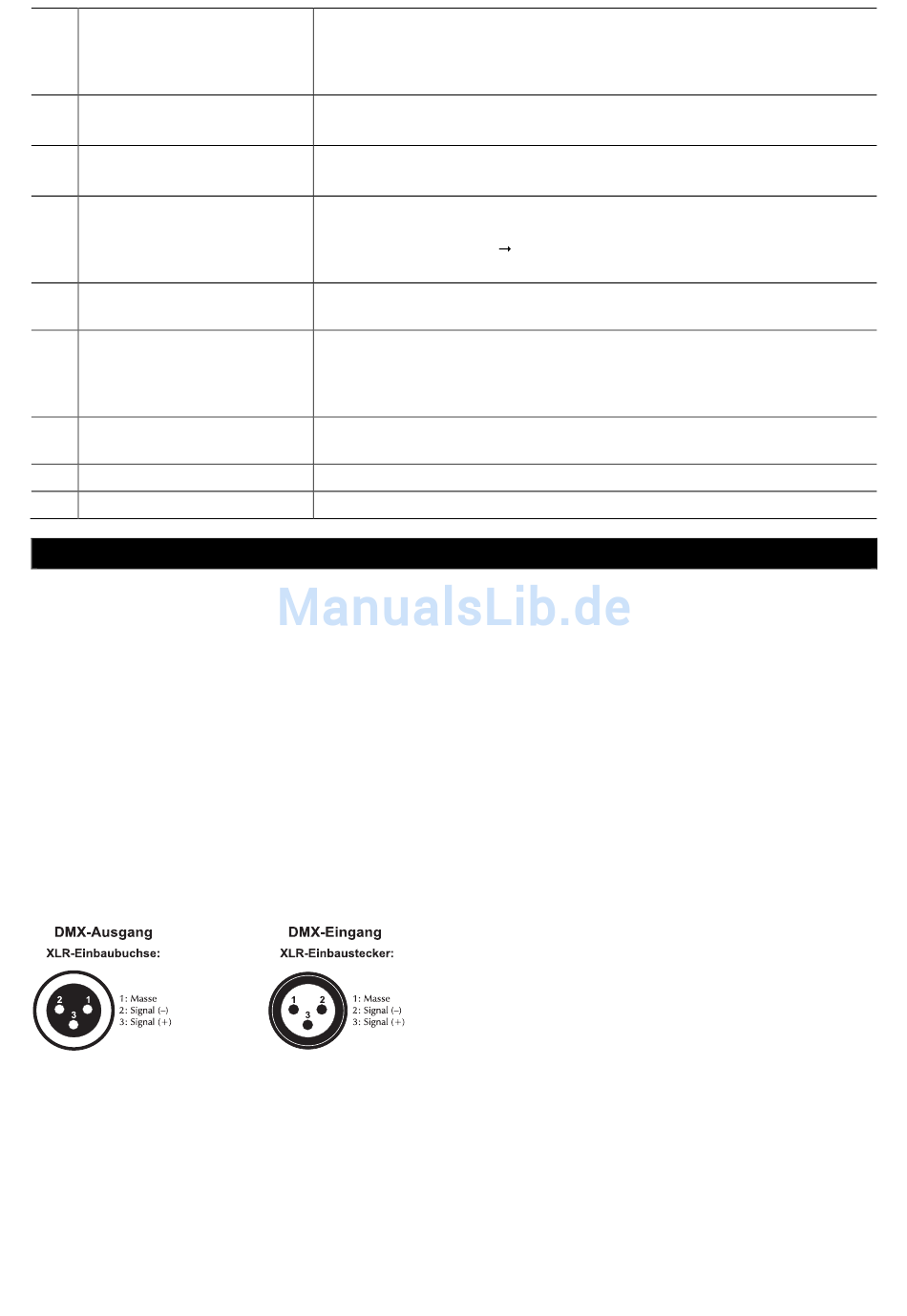

Steckerbelegung:

Stromversorgung herstellen

Verbinden Sie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken Sie es in eine Steckdose.
Nach dem Gebrauch den Netzstecker wieder trennen, um unnötigen Stromverbrauch zu vermeiden.

Musiksteuerung

Zum musikgesteuerten Ablauf von einer Lauflichtsequenz (Chase) kann ein Audiogerät mit Line-Ausgang (z. B.
CD-Player, Mischpult) an die Cinch-Buchse AUDIO INPUT angeschlossen werden (Eingangsempfindlichkeit 0,1-
1 V). Beim Anschluss an die Buchse wird das interne Mikrofon ausgeschaltet.
Zum Einschalten der Musiksteuerung. Die einzelnen Schritte der
Programme werden dann mit Musikimpulsen an der Buchse AUDIO
synchronisiert oder, wenn die Buchse nicht angeschlossen ist, über das
interne Mikrofon.
Durch zweimaliges Drücken wird die Ablaufgeschwindigkeit eines
Programms im automatischen Modus eingestellt.
Zum Einstellen der Überblendzeit zwischen zwei Szenen beim
zeitgesteuerten oder musikgesteuerten Ablauf einer Lauflichtsequenz.
Zum Einstellen der Helligkeit der angeschlossenen Scheinwerfer. Alle
Werte der Steuerkanäle, für die eine Beeinflussung durch das Pedal
zugelassen wurde ( Systemeinstellungen), lassen sich gemeinsam
verringern.
Zum Einstecken eines USB-Speichermediums für die Datensicherung,
den Import von Daten und Firmware-Updates.
Cinch-Buchse zum Anschluss eines Audiogeräts mit Line-Ausgang (z. B.
Mischpult), um den Ablauf von Programmen im Takt der Musik zu
steuern; beim Anschluss der Buchse wird das interne Mikrofon
abgeschaltet.
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des ersten
Scheinwerfers.
Schließen Sie hier das beiliegende Netzteil an.
Schaltet das Gerät ein und aus.

INBETRIEBNAHME

8 • DE
