5. INBETRIEBNAHME
Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw.
vor dem Verändern von Anschlüssen aus.
Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der
Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft
aus dem Rack entweichen kann, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu
Schäden an den Geräten führen.

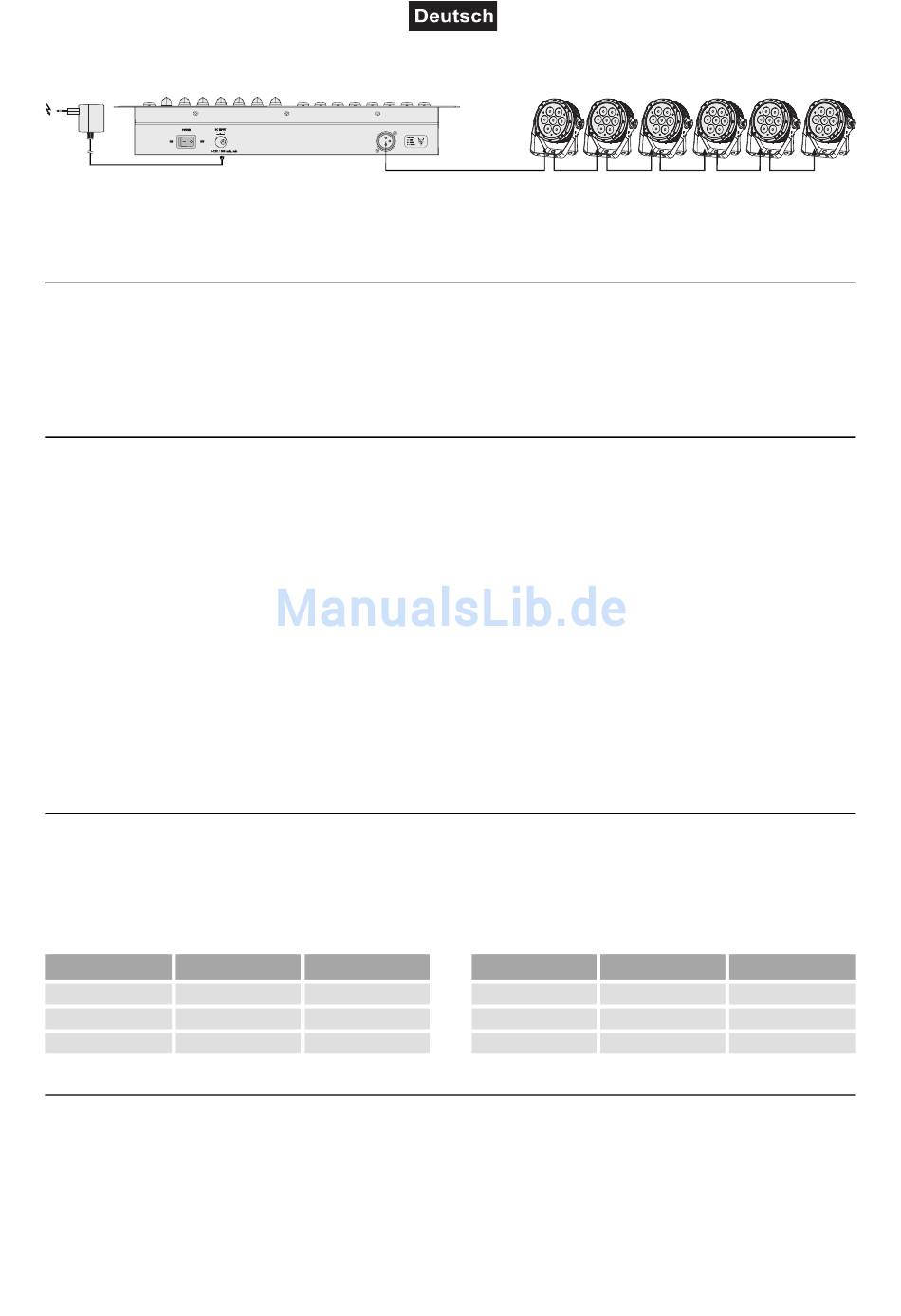

DMX512-Anschluss
Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel
erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von
anderen Steckverbindungen, können Adapterkabel eingesetzt werden.
1
Verbinden Sie den DMX-Ausgang des DMX LED Operator 6 mit dem DMX-Eingang des ersten
Lichteffektgeräts.
2
Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten
Geräts an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein 120-
und in den DMX-Ausgang am letzten Gerät gesteckt.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit
Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu
gewährleisten.
DMX-Startadressen der Scheinwerfer einstellen
Stellen Sie die DMX-Startadressen der angeschlossenen Scheinwerfer nach folgendem Schema ein. Wenn
identische Geräte synchron gesteuert werden sollen, können diese die gleiche Startadresse erhalten,
anderenfalls muss jedes Gerät eine eigene Adresse erhalten. Lesen Sie dazu in der Dokumentation Ihres
Geräts.
Gerät
1
FIXTURE 1
2
FIXTURE 2
3
FIXTURE 3
Netzanschluss
Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken
Sie das Netzteil in eine Steckdose ein. Trennen Sie immer die Verbindung zum Netz, wenn Sie die
Leitungen umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren Betriebspausen.
Ω
-Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
Taste
Startadresse
1
7
13
DMX OUT
Gerät
4
5
6
9/20
Taste
Startadresse
FIXTURE 4
19
FIXTURE 5
25
FIXTURE 6
31
00092701.DOCX, Version 1.0
