Seite 3: Inhaltsverzeichnis
Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. Support Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. Haftungsausschluss Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in... -
Seite 4: Einführung
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website. -
Seite 5: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Informationen zur Entsorgung ACHTUNG! Betriebsbedingungen Bitte übergeben Sie das Gerät bzw. die Das Gerät ist für die Benutzung in Geräte am Ende der Nutzungsdauer zur Innenräumen ausgelegt. Schützen Sie es umweltgerechten Entsorgung einem vor Feuchtigkeit und Nässe. örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, GEFAHR! dürfen... -

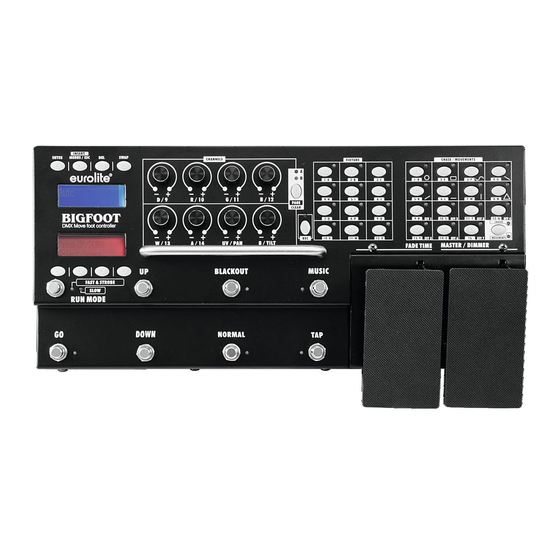

Seite 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE 6 • DE... - Seite 7 Element Funktion Blau hinterleuchtet; zeigt Betriebsart, DMX-Werte Oberes Display Systemeinstellungen Taste ENTER Zum Bestätigen von Einstellungen im Programmiermodus und in den Systemeinstellungen. Taste MENU/ESC • Langer Tastendruck: Zum Aufrufen und Verlassen der System- einstellungen. • Kurzer Tastendruck: Zum Abbrechen eines Einstellvorgangs und Zurückspringen in eine höhere Menüebene.
-
Seite 8: Inbetriebnahme
Taster MUSIC Zum Einschalten der Musiksteuerung. Die einzelnen Schritte der Programme werden dann mit Musikimpulsen an der Buchse AUDIO synchronisiert oder, wenn die Buchse nicht angeschlossen ist, über das interne Mikrofon. Taster TAP Durch zweimaliges Drücken wird die Ablaufgeschwindigkeit eines Programms im automatischen Modus eingestellt. -
Seite 9: Geräte Anlegen Und Verwalten
In diesem Kapitel erfahren Sie, wie Sie Ihre Scheinwerfer anlegen und konfigurieren. Für die Ansteuerung mit dem DMX Move Bigfoot müssen Sie die DMX-Startadressen an den Geräten einstellen und Sie müssen die Geräte patchen, d. h. die DMX-Kanäle den Funktionskanälen des Pults zuweisen. Dies ist vor allem für die Bewegungskanäle und die Farben (bei Scheinwerfern mit Farbmischung) wichtig. -
Seite 10: Schritt 4: Dmx-Kanäle Der Pultstruktur Zuweisen
Schritt 4: DMX-Kanäle der Pultstruktur zuweisen Die DMX-Kanäle der angeschlossenen Scheinwerfer können den Steuerelementen des Pults frei zugewiesen werden (Softpatch). Allerdings müssen einige DMX-Kanäle den Steuerelementen nach einem bestimmten Schema zugewiesen werden, damit das Pult die integrierten Bewegungen, Farbeffekte und Überblendeffekte ausführen kann. -
Seite 11: Schritt 5: Baugleiche Scheinwerfer Anlegen
Orientieren Sie sich an folgender Tabelle. BEISPIEL Pultkanal Funktion TMH-75 DMH-32 Z-Par ML-56 THA-250F WF-40 TMH FE 11-Kanal- 16-Kanal- 12-Kanal- 6-Kanal- 3-Kanal- 9-Kanal- 15-Kanal- Modus Modus Modus Modus Modus Modus Modus Dimmer Grün Blau Weiß Farbrad 7/UV Gobo1 Gobo rot Shutter Fokus/Zoom Prisma... -
Seite 12: Schritt 7: Reaktion Auf Das Pedal Master/Dimmer
Schritt 7: Reaktion auf das Pedal MASTER/DIMMER Es ist möglich festzulegen, ob ein Steuerkanal auf das Pedal MASTER/DIMMER reagieren soll oder nicht. Eine Abhängigkeit vom Master-Pedal ist sinnvoll z. B. für Farbkanäle, wenn ein Scheinwerfer keinen Dimmerkanal besitzt. Oder Sie legen nur das Frontlicht auf das Fußpedal, so dass in der Pause ein Stimmungslicht bleibt aber das Frontlicht ausgeht. -
Seite 13: Mit Effekten Arbeiten
Zum Löschen eines Schritts wählen Sie diesen mit den Tasten des unteren Displays an. Drücken Sie dann die Taste DEL zum Löschen. ● Zur Bestätigung des Löschvorgangs blinken alle LEDs des Pults dreimal auf. Zum Löschen eines kompletten Lauflichts halten Sie Taste DEL gedrückt und wählen mit den Zifferntasten 1- 15 den Speicherplatz, der gelöscht werden soll. -
Seite 14: Licht Steuern
LICHT STEUERN Sämtliche showrelevante Funktionen können im Livebetrieb über den Fußteil bedient werden. Wählen Sie mit den Tastern UP und DOWN das gewünschte Lauflicht aus. Das Display blendet den Namen ein ( Systemeinstellungen). ● Lauflichter werden nicht sofort aktiviert. Sie können in Ruhe und zu einem beliebigen Zeitpunkt das nächste Lauflicht aussuchen, ohne dass dies vom Publikum bemerkt wird. -
Seite 15: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen [Reset factory] Hier lässt sich das Gerät auf die Werkseinstellungen zurücksetzen. Jegliche Programme und Scheinwerfer- zuordnungen werden gelöscht. Rufen Sie den Menüpunkt [Reset factory] auf. Wählen Sie mit den Tasten des unteren Displays die Einstellung [YES] und bestätigen Sie mit ENTER. ●... -
Seite 16: Datensicherung
Datensicherung [USB Data backup] Die Daten einer Lichtshow, d. h. DMX-Einstellungen und Programme lassen sich auf einem USB-Speichermedium sichern. Es stehen 15 Speicherplätze zur Verfügung. Stecken Sie ein USB-Speichermedium in den USB-Anschluss des Lichtpults ein. Rufen Sie den Menüpunkt [USB Data backup] auf. Wählen Sie mit den Tasten des unteren Displays die Einstellung [YES], um die Datensicherung auszuführen und bestätigen Sie mit ENTER. -
Seite 17: Firmware Aktualisieren
Version in Ihr Gerät zu laden, um so die größtmögliche Funktionalität verfügbar zu haben. Prüfen Sie die Produktseite auf www.eurolite.de, um weitere Informationen hierüber zu erhalten. Die Vorgänge können ggf. von der Beschreibung in diesem Dokument abweichen; beachten Sie daher die Hinweise, die Sie zusammen mit der Firmware erhalten. - Seite 19 Support For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. Disclaimer The contents of this document are subject to revision without notice due to continued progress in methodology, design, and manufacturing.
-
Seite 20: Introduction
INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,... -
Seite 21: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS CAUTION! Disposal of old equipment Operating conditions When to be definitively put out of This device has been designed for indoor operation, take the product to a local use only. Keep this device away from rain recycling plant for a disposal which is not and moisture. -
Seite 22: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS 22 • EN... - Seite 23 Element Element Element Element Function Function Function Function Upper display Blue backlit; indicates the operating mode, DMX values and system settings. ENTER button To confirm adjustments in program mode and in the system settings. MENU/ESC button • Long actuation: To call and exit the system settings. •...
-
Seite 24: Setup
PATCHING AND MANAGING DEVICES This chapter will explain how to patch and manage fixtures. For operation with the DMX Move Bigfoot, you need to adjust the DMX start addresses on your fixtures and you need to patch them, i.e. assign the DMX channels to the control elements of the DMX Move Bigfoot. -
Seite 25: Step 3: Assign The Dmx Start Addresses Manually
Fixture Start address Fixture Start address Table 6.1 Default values for the starting address of the fixtures Step 3: Assign the DMX start addresses manually It is possible to split to the 192 available DMX addresses among the fixtures as desired. Use the FIXTURE buttons to select the first fixture of which the DMX start address is to be assigned (adjacent LED lights). - Seite 26 Refer to the chart below for an RGBW moving head. EXAMPLE Control element Function Fixture channel Dimmer Green Blue White Shutter/Strobe Movement speed Color change Color change speed 15/Pan Horizontal movement 16/Tilt Vertical movement Table 6.2 Assignment of DMX channels to the control elements Caution with spots that have no color mixing, no dimmer channel or no movement.
-
Seite 27: Step 5: Copy Device Settings
Step 5: Copy device settings All DMX values assigned to a spotlight can be conveniently copied to another fixture. Thus, you do not have to patch spotlights identical in construction individually. Patch a fixture as described before. Keep the fixture’s FIXTURE button pressed. Then press a second FIXTURE button you would like to copy the values to. -
Seite 28: Editing Steps
● The DMX channels are combined in 2 groups (pages) of 8 channels each. If necessary, use the PAGE button to switch between the channels groups and repeat the steps until the desired values are assigned to all channels. The A and B LEDs above the button indicate which channel group is selected. Press the REC button to memorize the scene. -
Seite 29: Calling Programs
CALLING PROGRAMS All functions needed to control a live show can be operated via the foot pedals. Call the desired chase with the UP and DOWN buttons. The display indicates the name ( system settings). ● Chases are not activated immediately. You can preselect the next chase at any time without the audience to notice it. -
Seite 30: Delete All Dmx Assignments
Delete all DMX assignments [Delete all Fixture patch] All address assignments and control channel options made can be deleted and reset to the presettings. Call the menu item [Delete all Fixture patch]. Select the setting [YES] with the buttons of the lower display if a reset is to be made. Confirm with ENTER. ●... -
Seite 31: Data Import
We suggest to always operating the device with the latest firmware to ensure the highest level of functionality. Check www.eurolite.de from time to time for further information. The installation procedures may vary slightly from those described in this user manual; please note the instructions that will be included in the download package. -
Seite 32: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 9 V DC, 800 mA via supplied power unit connected to 100-240 V AC, 50/60 Hz Power consumption: <10 W Number of control channels: Storable chases: 15 with 100 steps max. DMX512/RDM output: 3-pin XLR connector Available storage media: USB devices (FAT32) Sound control:... - Seite 34 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00104580 Version 1.0 Publ. 17/11/2016...
