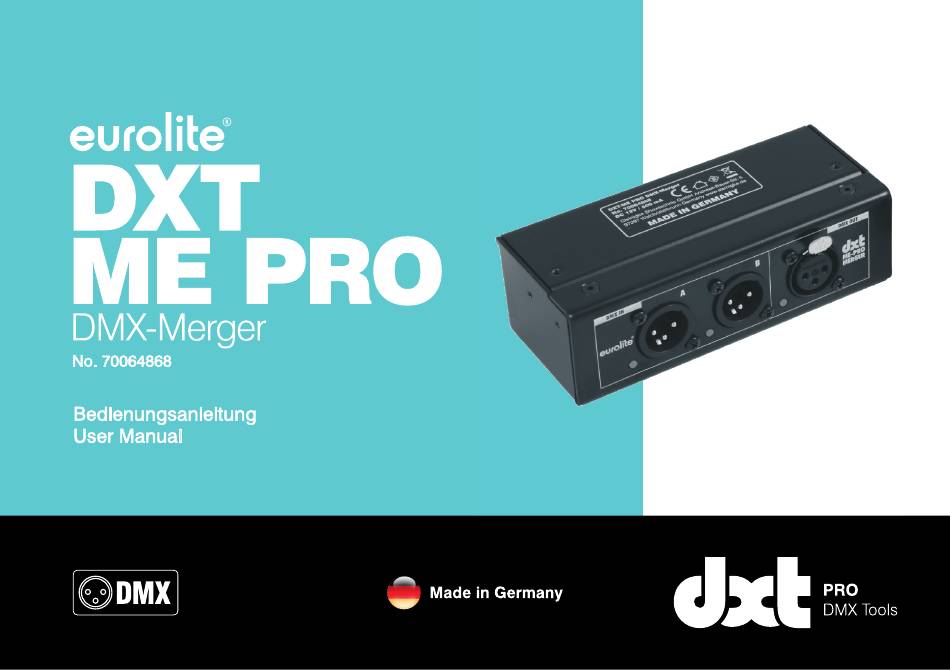

- Seite 1 eucolite DMX-Merger No. 70064868 Bedienungsanleitung User Manual Made in Germany DMX Tools...
- Seite 2 Inhalt Einführung Produktmerkmale Lieferumfang. Geräteübersicht.... Erste Schritte..............Installation Anschlüsse herstellen. Initinalisierung Ausgabefrequenz einstellen Betriebsart wählen ............LTP-Modus HTp-Modus MERGE-Modus BACKUP-Modus Spezifikationen Sicherheitshinweise Deutsch...
- Seite 3 Einführung Profi-DMX-Merger, 2in1 Willkommen bei Eurolite! Ihr neuer DMX-Merger ist Teil DXT-Serie Eurolite, zuverlässige leistungsstarke DMX-Tools made in Germany umfasst Der Merger ermöglicht das Zusammenführen von zwei DMX512-Signalen auf eine gemeinsame DMX-Leitung in Lichtanlagen. Er verfügt über die Betriebsarten LTP, HTP,...
- Seite 4 • Blinkt grün: DMX-Ausgabe mit 44 Hz • Blinkt orange: DMX-Ausgabe mit 22 Hz Schalter MODE Zum Einstellen der Betriebsart: LTP, HTP, Merge Oder Backup eurolite Adressschalter Zum Einstellen der Startadresse (Binärzahl) für Eingang B im Merge-Modus. Ißlßl 12345678910 Schalter...
- Seite 5 Erste Schritte Ausgabefrequenzeinstellen Installation Stellen Sie den Merger auf eine ebene Fläche Oder bauen Mit DIP-Schalter 10 können Sie die Ausgabefrequenz Sie ihn mit der als Zubehör erhältlichen Blende in ein 1 9" einstellen: oben = 44 Hz (LED grün), unten = 22 Hz (LED orange) Rack ein.
- Seite 6 Betriebsart wählen Merger verfügt über vier Betriebsarten für Beispiel: Kombinieren beiden DMX-Signale. DIP- < Beispiel für Adresse 7: Schaltern MODE stellen Sie die Betriebsarten ein. 12345678910 Schalter 1, 2, 3 in die untere Position LTP-Modus (Latest Takes Precedence) letzte/aktuellste DMX-Wert erhält Priorität.
- Seite 7 Spezifikationen Spannungsversorgung: 12 V DC, IA über mitgeliefertes Netzteil Gesamtanschlusswert: DMX512-Ausgang: 3-polige XLR-Einbaukupplung DMX512-Eingang: 2 x 3-polige XLR-Einbaustecker Maße (LxBxH): 130 x 70 x 41 mm Gewicht: 400 g Steckerbelegung DMX IN DMX OUT Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden Deutsch...
- Seite 8 Bedienungsanleitung. Sie enthält wichtige Hinweise für Dokumentationen Support erhalten unter den korrekten Betrieb. Bewahren Sie diese Anleitung für www.eurolite.de. neueste Version Bedienungs- weiteren Gebrauch auf. anleitung finden Sie im Downloadbereich des Produkts. Verwenden Sie das Produkt ausschließlich gemäß den hier...
- Seite 10 Table of contents Introduction.. Product features.. Package contents Overview..............Getting started Installation connections Connection to the power supply Initialization Selecting the output frequency. Operating modes. mode mode MERGE mode BACKUP mode Specifications Safety warnings ..16 English...
- Seite 11 Introduction Pro DMX merger, 2in1 Welcome to Eurolite! Your new DMX merger is part of Eurolite's DXT series, which consists of high-performance and reliable DMX tools made in Germany. merger enables you to combine two DMX512 signals and generate a new DMX output signal in lighting networks.
- Seite 12 Overview DMX512 inputs 2 x 3-pin XLR, male indicator • Flashes green: DMX signal present • Lights red: no DMX signal eurolite ME-PRO DMX512 output MERCER 1 x 3-pin XLR, female Frequency indicator • Flashes green: DMX output at 44 Hz •...
- Seite 13 Getting started Selecting the output frequency Installation Set up the merger on a plane surface or mount it in a 19" Use DIP switch 10 to select the output frequency: up = 44 Hz (LED green), down = 22 Hz (LED orange). rack with the optional mounting blade.
- Seite 14 Operating modes Example: Operating mode Four different operating modes are available for merging < Example for address 7: input A and input B. Use the MODE switches to make your 12345678910 switches 1, 2, 3 in the lower position selection LTP mode (Latest Takes Precedence) The latest DMX value has priority.
- Seite 15 Specifications 12 V DC, IA Power supply: via included power adapter Power consumption: DMX512 output: 3-pin XLR connector DMX512 input: 2 x 3-pin XLR plug Dimensions (LxWxH): Weight: 400 g DMX connector pinout DMX IN DMX OUT Specifications are subject to change without notice due to product improvements English...
- Seite 16 Unauthorized rebuilds or modifications of the product are manufacturing. Eurolite shall have no liability for any error or not permitted for reasons of safety and render damage of any kind resulting from the use of this document.
- Seite 20 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D102881 Version Publ. 2016...
