Funktionstaste INSERT
/TAP
13
Funktionstaste DEL/CLR
Tasten ⊳ und
14
15
Funktionstaste RUN MODE
16
Funktionstaste BLACK OUT
17
Funktionstaste STROBE
18
DMX512-Ausgang
19
Stromanschluss
20
Netzschalter
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen
hochwertige DMX-Kabel, die möglichst kurz sein sollten. Stellen Sie das Gerät auf eine ebene Fläche.
DMX512-Anschluss
Verbinden Sie den DMX-Ausgang des DMX Operator 1610 mit dem DMX-Eingang des ersten Lichteffektgeräts.
Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an.
Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.
Besonders bei langen Verbindungskabeln wird empfohlen, die DMX-Leitung durch einen Abschlusswiderstand
abzuschließen. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen
Signal (–) und Signal (+) ein 120-Ω-Widerstand eingelötet ist. Ab einer Kabellänge von 300 m oder nach 32
angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine
fehlerfreie Datenübertragung zu gewährleisten.

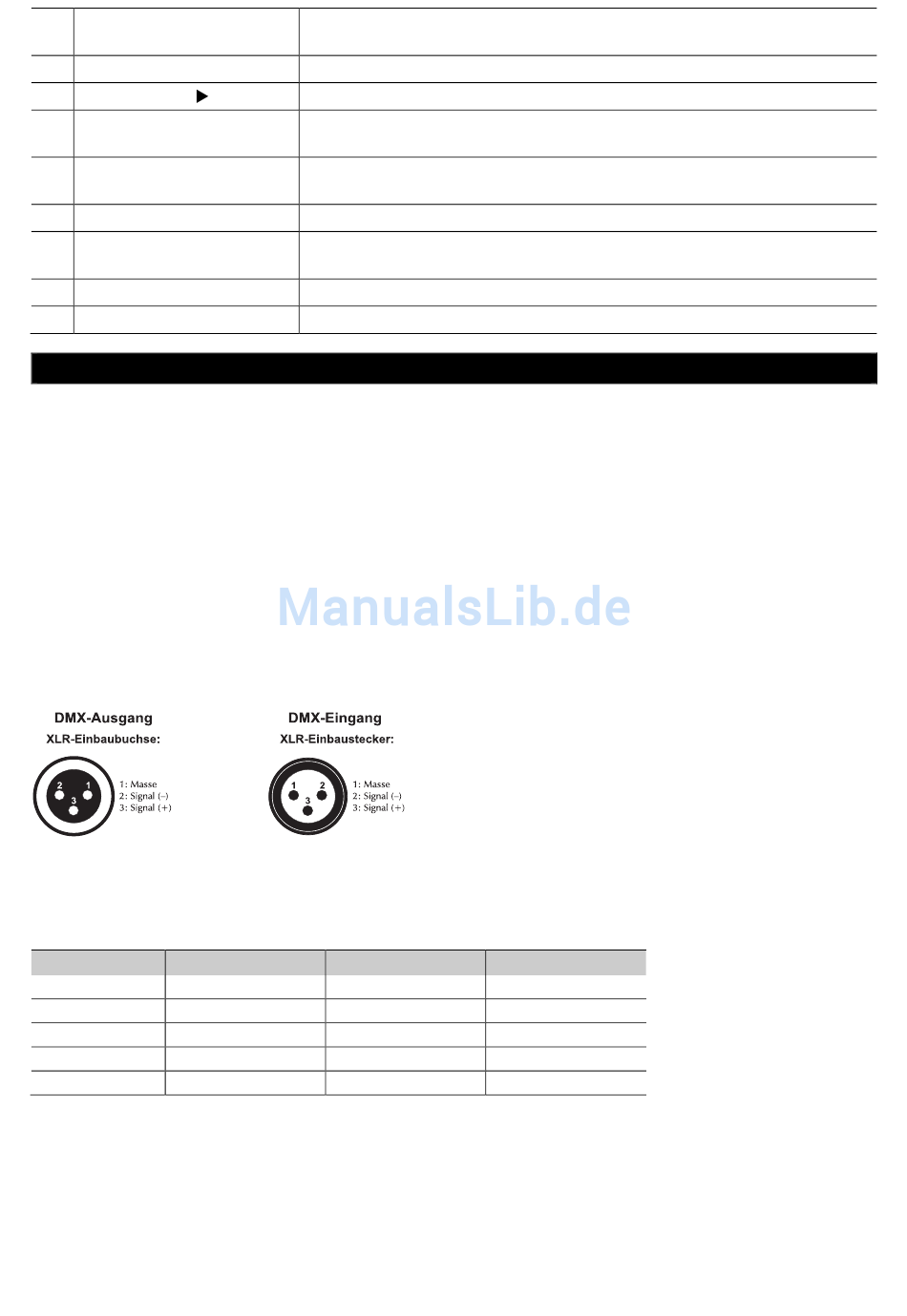

Steckerbelegung:
DMX-Startadressen der Lichteffektgeräte einstellen
Stellen Sie die DMX-Startadressen an den angeschlossenen Lichteffektgeräten nach folgendem Schema ein, d. h.
ein Vielfaches von 10 + 1. Um Gerätegruppen synchron zu steuern, müssen diese die gleiche Startadresse
erhalten. Lesen Sie dazu in der Dokumentation Ihres Geräts.
Gerät
Startadresse
1
2
3
4
5
Stromversorgung herstellen
Verbinden Sie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken Sie es in eine Steckdose.
Schalten Sie das Gerät mit dem Netzschalter ein. Schalten Sie das Gerät nach dem Betrieb aus und trennen Sie
den Netzstecker, um unnötigen Stromverbrauch zu vermeiden.
Zum Einfügen einer Szene in eine Lauflichtsequenz. Zweimalige Betätigung
legt die Ablaufgeschwindigkeit fest.
Zum Löschen von Szenen und Lauflichtern.
Zum Wechseln zwischen den Menüpunkten und Einstellen von Werten.
Zum
Umschalten
zeitgesteuertem Modus.
Schaltet alle Steuerkanäle auf den Wert Null (z. B. zum Dunkelschalten der
Lichteffektgeräte).
Aktiviert den Stroboskopeffekt.
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des ersten
Lichteffektgeräts.
Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein.
Zum Ein-/Ausschalten des Geräts.
INBETRIEBNAHME
Gerät
1
6
11
7
21
8
31
9
41
10
zwischen
manuellem,
Startadresse
51
61
71
81
91
6 • DE
musikgesteuerten
und
