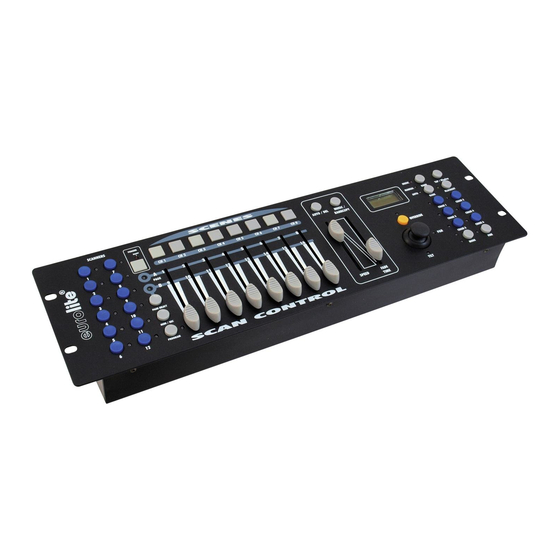

EuroLite DMX SCAN CONTROL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EuroLite Anleitungen
  4. Steuergeräte
  5. DMX SCAN CONTROL
  6. Bedienungsanleitung

EuroLite DMX SCAN CONTROL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

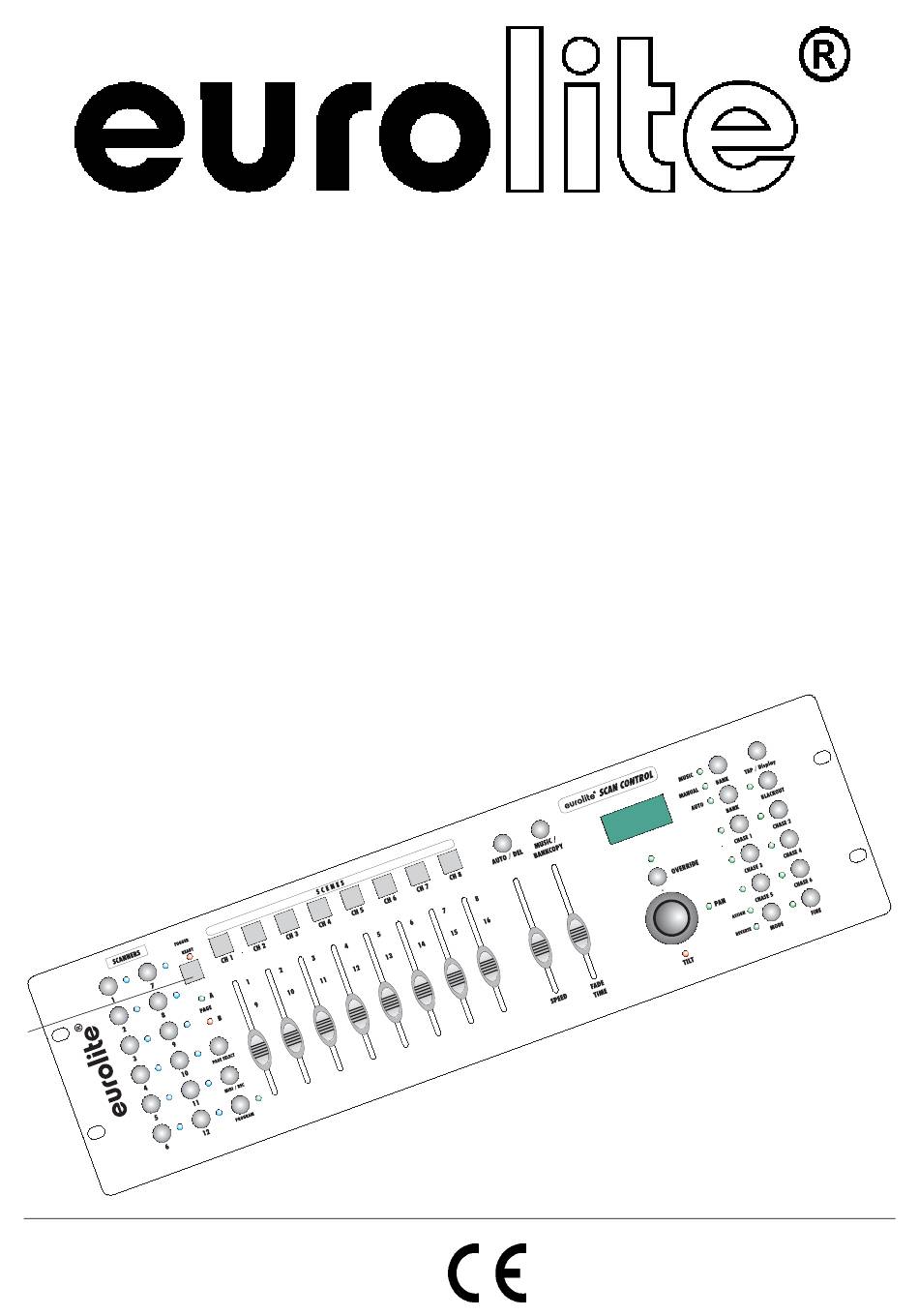

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
DMX SCAN CONTROL
192-channel lighting controller
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite DMX SCAN CONTROL

Inhaltszusammenfassung für EuroLite DMX SCAN CONTROL

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO DMX SCAN CONTROL 192-channel lighting controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 3: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido 1. EINFÜHRUNG............................... 7 2. SICHERHEITSHINWEISE..........................7 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................8 4. GERÄTEBESCHREIBUNG .......................... 9 4.1 Features ..............................9 4.2 Geräteübersicht............................9 5. SETUP................................. 10 5.1 Installation .............................. 10 5.2 Musiksteuerung............................10 5.3 Anschluss an den Projektor ........................11 5.4 Joystick-Einstellungen ...........................
  • Seite 4 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 4/44 70064525_V_1_2.DOC...

  • Seite 5: Dmx Scan Control 192-Kanal Lichtsteuerung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX Scan Control entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 6: Bestimmungsgemässe Verwendung

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III.

  • Seite 7: Gerätebeschreibung

    4. GERÄTEBESCHREIBUNG 4.1 Features Kompakter DMX-Controller mit Joystick 192 Steuerkanäle für 12 Projektoren mit je 16 DMX Kanälen • Feine Pan- und Tilt-Bewegungen über Fine- Taste möglich • 6 Chaser mit bis zu 240 Szenen programmierbar • 8 Preset Scenes • Kopierfunktion der Programme und Records •...

  • Seite 8: Setup

    Rückseite: 22) Audio-Eingangsbuchse 23) MIDI-Eingangsbuchse 24) DMX POLARITY-Wahlschalter 25) DMX-Ausgangsbuchse 26) DMX-Eingangsbuchse 27) Netzanschlussbuchse 28) Netzschalter 29) Nebelmaschinenanschluss 5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“...

  • Seite 9: Anschluss An Den Projektor

    Die Polung der DMX-Eingangsbuchse lässt sich über den DMX Polarity-Wahlschalter einstellen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des DMX Scan Control mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

  • Seite 10: Joystick-Einstellungen

    5.4 Joystick-Einstellungen 5.4.1 Joystick zuordnen Halten Sie die Program-Taste, bis die LED leuchtet. Halten Sie die Mode- und Fine-Taste gleichzeitig, bis die Assign-LED leuchtet. Wenn die Reverse-LED leuchtet halten Sie nochmals die Mode- und Fine-Taste. Wählen Sie die Pan- oder Tilt-Richtung über die Bank Up und Bank Down-Tasten aus. Drücken Sie die Tap/Display-Taste um 16-Kanal oder 8-Kanal-Modus auszuwählen.

  • Seite 11: Anschluss Der Nebelmaschine

    100) umschalten. 6.2 Programmierung Ein Programm ist eine Aneinanderreihung von verschiedenen Szenen, die nacheinander abgespielt werden. Mit dem DMX Scan Control lassen sich bis zu 30 verschiedene Programme (Banks) mit bis zu 8 Szenen programmieren. 6.2.1 Programmierung eines Programms Drücken und halten Sie die Program-Taste bis die Prog-LED im Display blinkt. Wählen Sie das gewünschte Programm (Bank) über die Bank-Tasten aus.

  • Seite 12: Chaser

    Drücken und halten Sie die Program-Taste, um das edititierte Programm abzuspeichern. 6.3 Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen, die nacheinander abgespielt werden. Mit dem DMX Scan Control lassen sich bis zu 6 verschiedene Chaser mit bis zu 240 Steps programmieren. 6.3.1 Programmierung eines Chasers Drücken und halten Sie die Program-Taste.

  • Seite 13: Override-Funktion

    Step löschen Drücken und halten Sie die Program-Taste und wählen Sie den gewünschten Chaser über die Chase-Tasten aus. Drücken Sie die Display-Taste zur Umschaltung auf Step-Anzeige. Wählen Sie durch Drücken der entsprechenden Bank-Taste die Szene aus, die gelöscht werden soll. Drücken Sie die Del-Taste.

  • Seite 14: Musiksteuerung

    6.5 Musiksteuerung Durch Drücken der Music-Taste aktivieren Sie die Musiksteuerung (LED leuchtet). Bitte beachten Sie, dass Programme und Chaser in diesem Modus nur aktiv sind, wenn der Controller ein Musiksignal empfängt. Liegt keine Musik an, steht das Programm oder der Chaser. 6.6 MIDI-Betrieb Drücken Sie die MIDI-Taste und die dritte und vierte Stelle im Display beginnen zu blinken.

  • Seite 15: Technische Daten

    9. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes 9-12 V DC, 300 mA Netzteil Gesamtanschlusswert: Anzahl Steuerkanäle: Musiksteuerung: über eingebautes Mikrofon DMX 512-Ausgang: 3-polige XLR-Einbaukupplung mit Polungsschalter Freie Programme: 6 x 240 Szenen Maße (LxBxH): 483 x 132 x 80 mm 19"-Einbaumaße mit 3 HE Mindesteinbautiefe: 170 mm...
