Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen
hochwertige DMX-Kabel, die möglichst kurz sein sollten. Stellen Sie das Gerät auf eine ebene Fläche.
DMX512-Anschluss
Verbinden Sie den DMX-Ausgang des FD-32+1 mit dem DMX-Eingang des ersten Geräts. Schließen Sie den
DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an. Verbinden Sie immer
einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind. Besonders bei langen
Verbindungskabeln wird empfohlen, die DMX-Leitung durch einen Abschlusswiderstand abzuschließen. Dazu wird
ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein
120-Ω-Widerstand eingelötet ist.
Stromversorgung herstellen
Verbinden Sie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken Sie es in eine Steckdose.
Eine eingesetzte Batterie wird dabei abgeschaltet. Schalten Sie das Gerät mit dem Netzschalter ein. Schalten Sie
das Gerät nach dem Betrieb aus und trennen Sie den Netzstecker, um unnötigen Stromverbrauch zu vermeiden.
Batteriebetrieb
Das Gerät kann auch mit einer Blockbatterie betrieben werden. Zum Einlegen oder Auswechseln der Batterie
schalten Sie das Gerät zuerst aus. Lösen Sie dann die Schrauben am Batteriefach und entfernen Sie die
Abdeckung. Legen Sie die Batterie ein bzw. wechseln Sie sie. Setzen Sie die Abdeckung wieder auf und ziehen
Sie die Schrauben wieder fest an. Wird das Gerät für längere Zeit nicht benutzt, nehmen Sie bitte die Batterie
heraus, um es vor einem eventuellen Auslaufen der Batterie zu schützen.
Das Produkt ist bis auf eine gelegentliche Reinigung für Sie wartungsfrei. Zur Reinigung können Sie ein
fusselfreies, angefeuchtetes Tuch verwenden. Überlassen Sie Reparaturen einem Fachmann.
Spannungsversorgung:
Gesamtanschlusswert:
Schutzklasse:
Batteriebetrieb:
Anzahl Steuerkanäle:
DMX512-Ausgang:
Maße (LxBxH):
Gewicht:
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

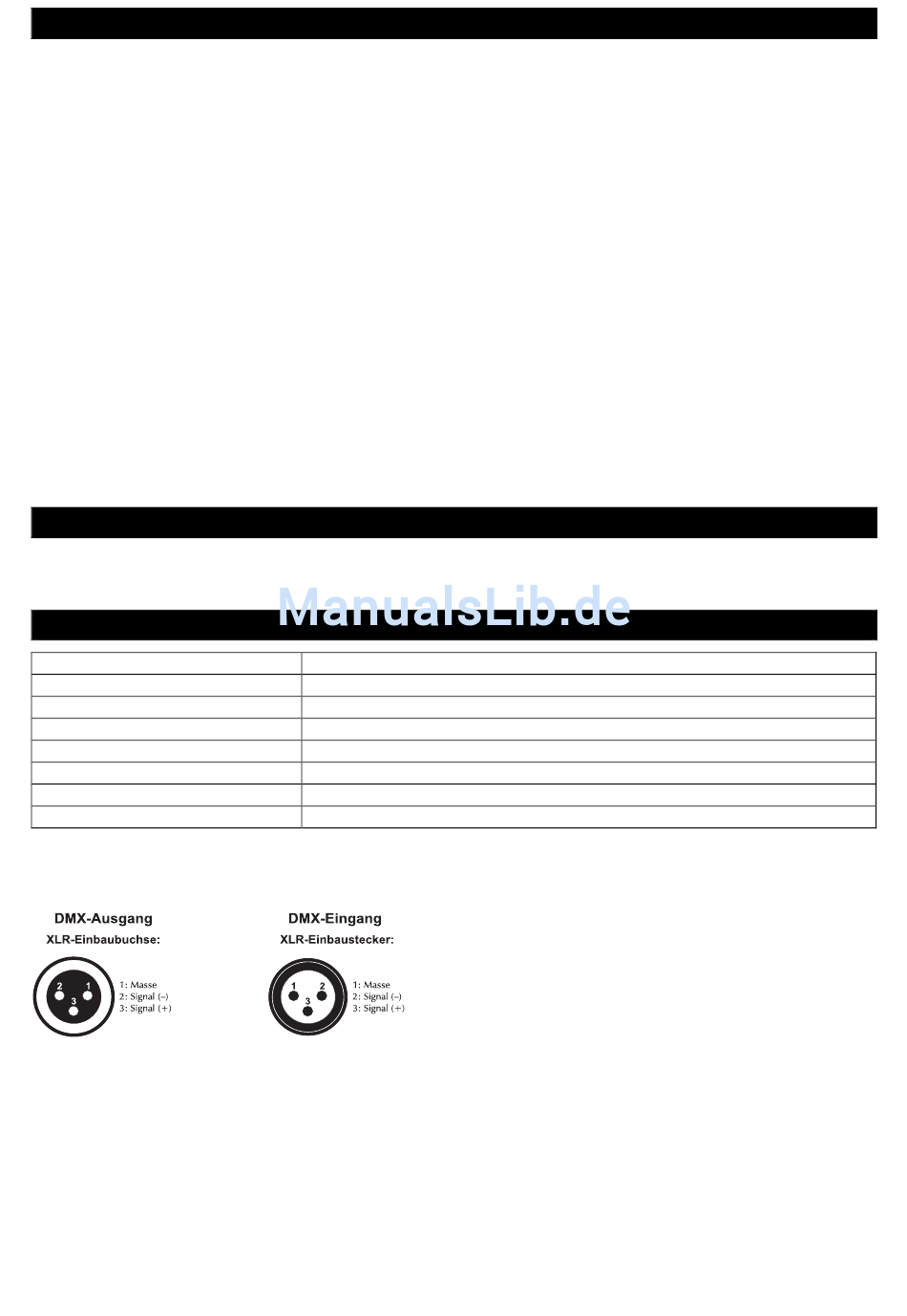

Steckerbelegung:
INBETRIEBNAHME
REINIGUNG UND WARTUNG
TECHNISCHE DATEN
9-12V DC, 300 mA an 100-240 V AC, 50/60 Hz über mitgeliefertes Netzteil
7,2 W
III
9-V-Block
32
3-pol XLR-Einbaukupplung
120 x 230 x 65 mm
1 kg
6 • DE
