Bedienungsanleitung
User Manual
DMX Power Splitter 4x4
RDM-fähiger Power- und DMX-Splitter 1in/4out zur Rackmontage
1 in/4 out power and DMX splitter with RDM support for rack mounting
No. 70064806
3-pin XLR
No. 70064807
5-pin XLR
www.eurolite.de
OUT 1
TERMINATE
RDM FILTER
SIGNAL
POWER
ON
OFF
POWER
DMX
OUT 2
OUT 3
POWER
DMX
POWER
OUT 4
DMX POWER
SPLITTER 4x4
DMX
POWER
DMX
DMX
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite DMX Power Splitter 4x4
Inhaltszusammenfassung für EuroLite DMX Power Splitter 4x4

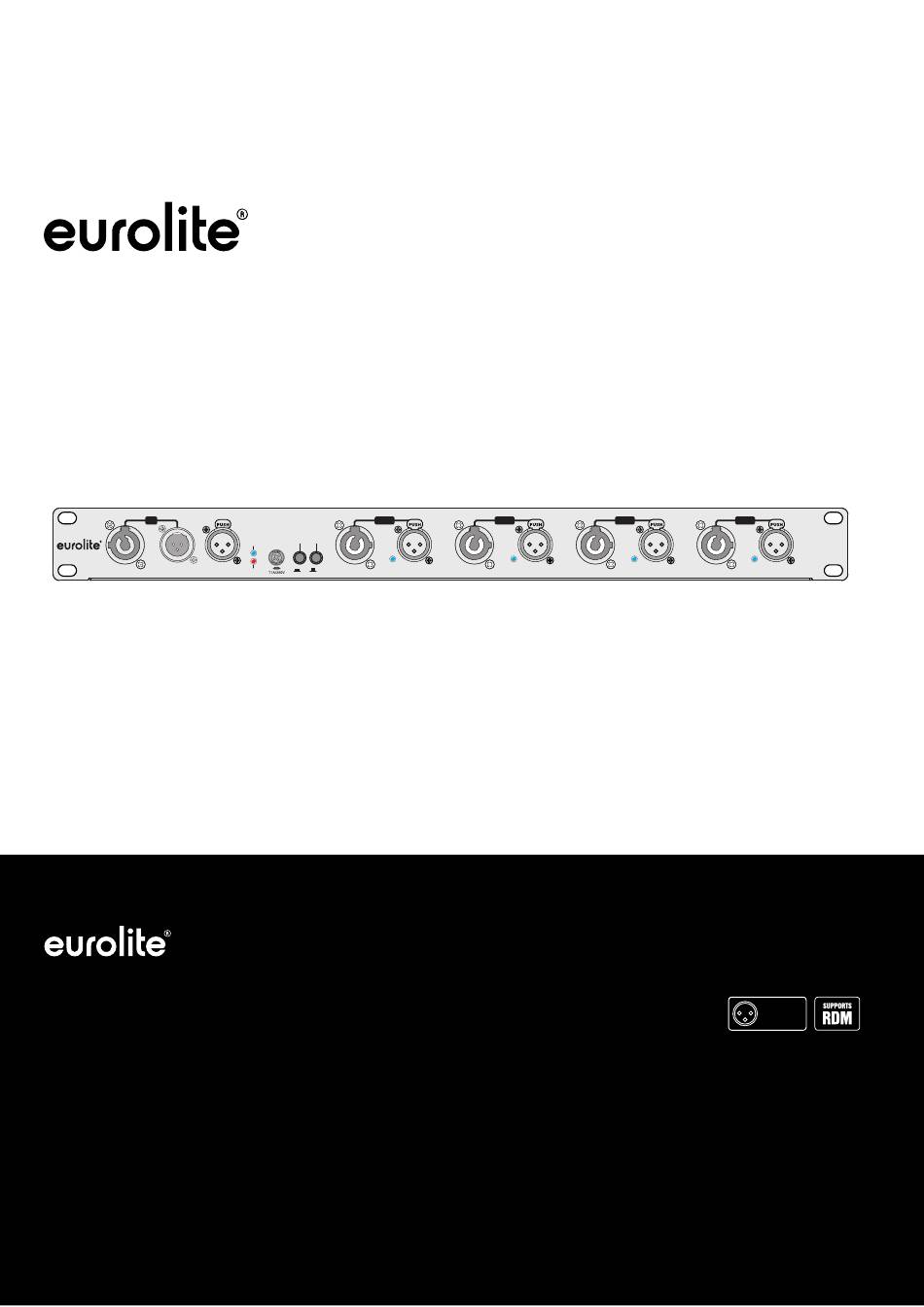

- Seite 1 POWER POWER POWER 16A max. Bedienungsanleitung User Manual DMX Power Splitter 4x4 RDM-fähiger Power- und DMX-Splitter 1in/4out zur Rackmontage 1 in/4 out power and DMX splitter with RDM support for rack mounting No. 70064806 3-pin XLR No. 70064807 5-pin XLR...
-
Seite 2: Inhaltsverzeichnis
REINIGUNG UND WARTUNG ......7 TECHNISCHE DATEN ......... 8 D00132105, Version 1.0, Stand 08/12/2020 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2020 Eurolite. Alle Rechte vorbehalten. -
Seite 3: Einführung
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website. -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Schützen Sie es vor Feuchtigkeit und Nässe. GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Verwendungszweck •... -
Seite 5: Umweltschutz
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. -
Seite 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE OUT 1 OUT 2 OUT 3 OUT 4 DMX POWER TERMINATE RDM FILTER SPLITTER 4x4 SIGNAL 100-240V~ 50-60Hz / 5W POWER POWER DMX LINK POWER POWER POWER POWER 16A max. Element Funktion P-Con-Netzanschluss Zum Anschluss an 100-240 Volt über das beiliegende Netzkabel. DMX512-Eingang 3-/5-poliger XLR-Stecker zum Anschluss des DMX-Steuersignals. -
Seite 7: Inbetriebnahme
INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Bei Racks sollten sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Gerätes darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Seite 8: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: Ausgangsstrom: Max. 4 x 4 A je Kanal Stromanschluss: P-Con (blau) Stromausgang: 4 x P-Con (grau) Sicherung: T1A/250V DMX512-Eingang: 1 x 3-pol/5-pol XLR-Einbaustecker DMX-Durchschleifausgang: 1 x 3-pol/5-pol XLR-Einbaubuchse DMX512-Ausgang: 4 x 3-pol/5-pol XLR-Einbaubuchse Maße (L x B x H): 483 x 138 x 43 mm Rackeinbau mit 1 HE... - Seite 9 TECHNICAL SPECIFICATIONS ......15 D00132105, version 1.0, publ. 08/12/2020 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2020 Eurolite. All rights reserved.
-
Seite 10: Introduction
INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,... -
Seite 11: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS CAUTION! Operating conditions This device has been designed for indoor use only. Keep this device away from rain and moisture. DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! Intended use •... -
Seite 12: Protecting The Environment
Warning – risk of burns and fire • The admissible ambient temperature range is -5 to +45°C. Do not operate the device outside of this temperature range. • Do not use the device near highly flammable materials. Always place the device at a location where sufficient air circulation is ensured. -
Seite 13: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS OUT 1 OUT 2 OUT 3 OUT 4 DMX POWER TERMINATE RDM FILTER SPLITTER 4x4 SIGNAL 100-240V~ 50-60Hz / 5W POWER POWER DMX LINK POWER POWER POWER POWER 16A max. Element Function P-Con power input For connection to 100-240 volts via the mains cable provided. DMX512 input 3-/5-pin XLR plug to connect the DMX control signal. -
Seite 14: Setup
SETUP Installation Install the unit on a plane surface or in a rack. The rack should be provided with doors on the front and rear panel and a cooling fan. When mounting the device into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. -
Seite 15: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: Output current: Max. 4 x 4 A per channel Power connection: P-Con (blue) Power output: 4 x P-Con (gray) Fuse: T1A/250V DMX512 input: 1 x 3-pin/5-pin XLR plug DMX feed-through output: 1 x 3-pin/5-pin XLR connector DMX512 output: 4 x 3-pin/5-pin XLR connector... - Seite 16 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00132105 Version 1.0 Publ. 08/12/2020...
