DPSI RV Mini Familie
Bedienungsanleitung
Version 1.0
9.7. Verlöten der Akku-Buchsen
Die mitgelieferten Multiplex-Hochstrombuchsen sind auf der Lötseite
mit + und - gekennzeichnet. Auf diese Kennzeichnung ist zwingend
zu achten! Das Kabel wird zuerst ca. 5mm abisoliert und dann
verzinnt. Vor dem Verlöten mit der Buchse ist der beigelegte
Schrumpfschlauch über das jeweilige Kabel zu schieben. Beim
Verlöten wird das Kabel dann an alle 3 Anschlusspins einer Seite der
Buchse gelötet, so dass es in der Mitte der 3 Beinchen zu liegen
kommt (siehe Foto). Bei dünnen Kabeln kann man die Anschlusspins
der Buchse etwas zur Mitte hin biegen. Man sollte reichlich Lötzinn
verwenden um einen guten Kontakt zu allen Kontakten zu
gewährleisten. Mit einem Heißluftfön wird nun der Schrumpfschlauch
verschrumpft.

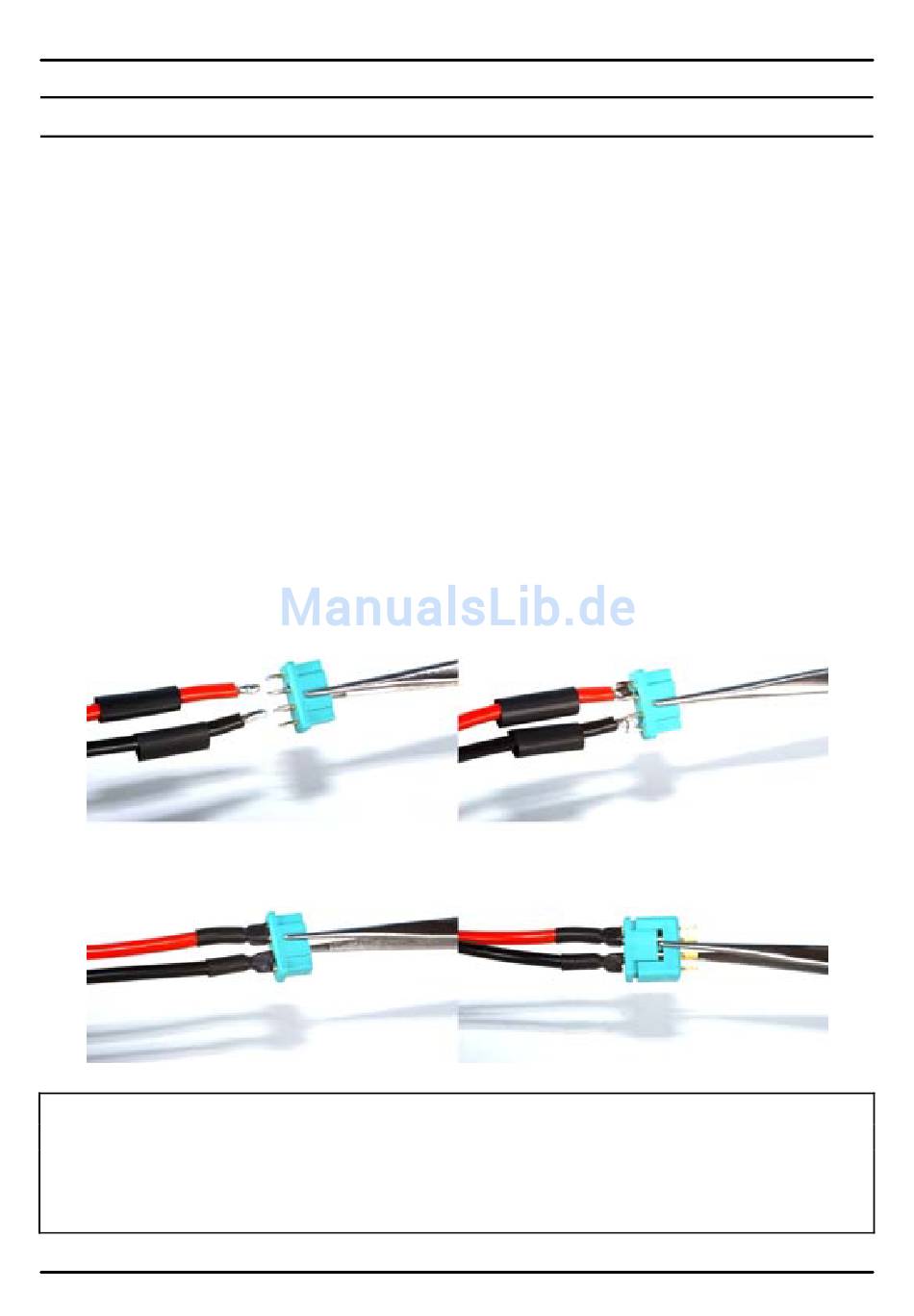

Multiplex-Stecker verlöten:
Hinweis:
Die DPSI RV Mini-Systeme sind bauartbedingt nicht verpolgeschützt! Achten Sie
bitte darauf, dass die Akkus immer richtig angeschlossen werden, d.h. die rote
Leitung immer auf Plus und die schwarze immer auf Minus liegt. Also lieber
einmal zu viel als zu wenig kontrollieren!
Seite 32 von 56
