DPSI RV Mini Familie Bedienungsanleitung Version 1.0
Der Ein/Aus-Schalter kann beliebig platziert werden (z.B. an einer
Rumpfseitenwand). Das Anschlusskabel mit dem Stecker wird in die
zugehörige Messerleiste des DPSI RV Mini gesteckt, bis es auf
Anschlag einrastet (siehe Foto). Bei einem evtl. nötigen Tausch oder
Ausbau kann der Stecker durch vorsichtiges Abziehen nach oben von
der Messerleiste gelöst werden (dazu das Kabel direkt am Stecker
anfassen).

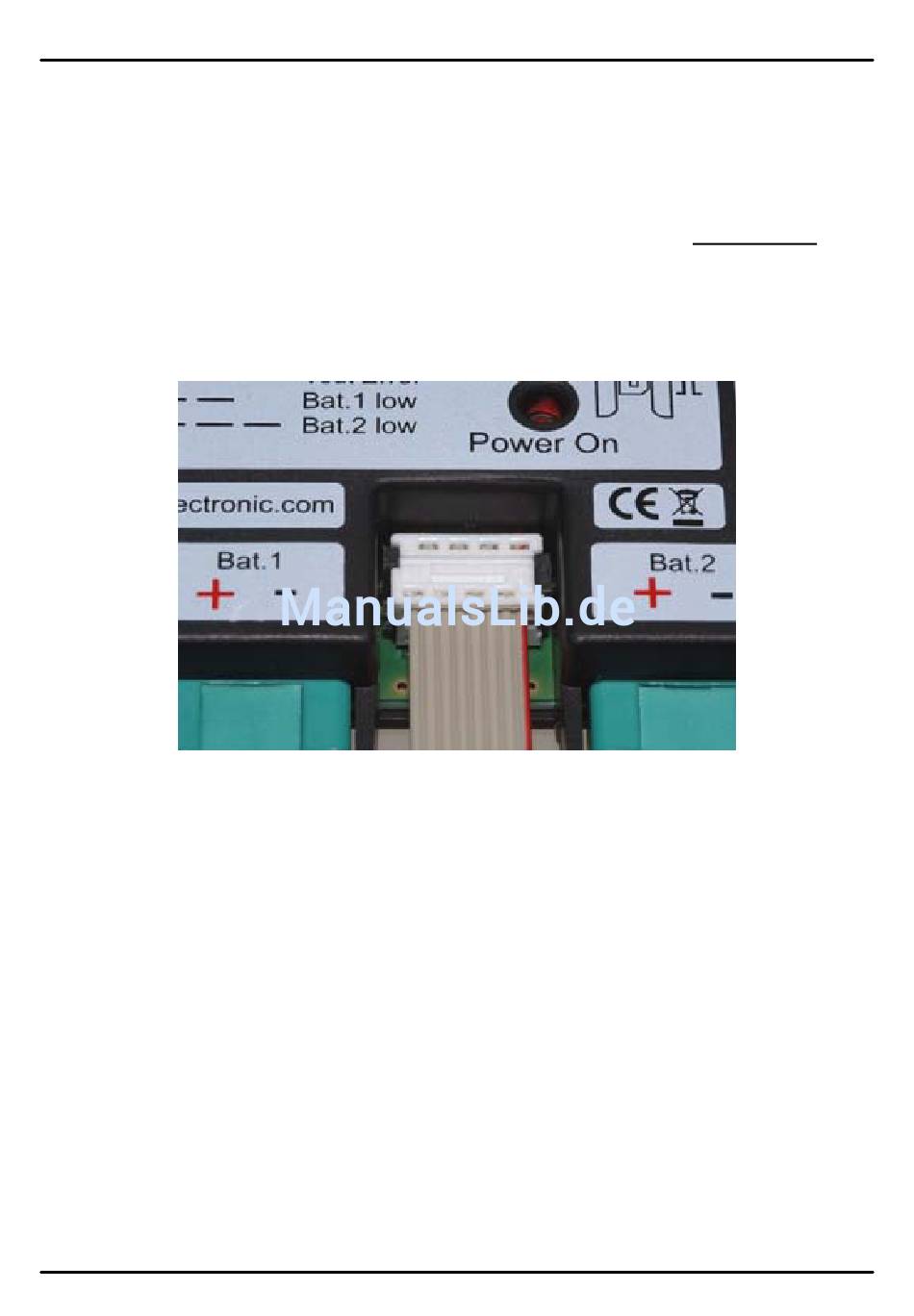

Am DPSI korrekt montierter Schaltgeber:
Magnetschaltgeber bei den Magic-Versionen:
Die Magic-Versionen des DPSI RV Mini (mit Servomatching) werden
nicht mit dem Stiftschaltgeber, sondern mit einem Magnetschaltgeber
ausgeliefert. Da für die Programmierung des Servo-Matching ein
Magnet benötigt wird, kann dieser auch als Schaltelement für den
Schaltgeber verwendet werden.
Zum Einschalten wird der Magnet für ca. 1 Sekunde über die Ein-
Position des Schaltgebers gehalten (grüne Markierung auf dem
Kunststoffgehäuse).
Zum Ausschalten wird der Magnet für circa 2 Sekunden an die
gegenüberliegende Markierung des Schaltgebers gehalten.
Seite 26 von 56
