REMOTE 1-Anschluss

5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Diese Buchse wird entweder zum Anschließen des ISS-6020/ISS-6020G-Umschalters oder
eines dritten externen Steuergerätes verwendet. Bei Benutzung des Umschalters verwenden
Sie für den Anschluss bitte ein optionales Steuerkabel (15-15-pol.; 50ft./16 m; CTL-6010).
Bei Benutzung mit dem Umschalter.
Pin Nr. FUNKTION
1, 2, 6 und 7 Senden und Empfangen von Daten bei Benutzung des Umschalters.
9 Identifizierung des Projektors
15 Masse
8, 11 und 12 Benutzung innerhalb des Projektors. Normaleinstellung: OPEN.
Schließen Sie die Pins Nr. 1, 2, 6, 7, 9 und 15 des Projektors bei Benutzung des Umschalters
- wie nachfolgend gezeigt - an dieselben Nummernpins des Umschalters an.

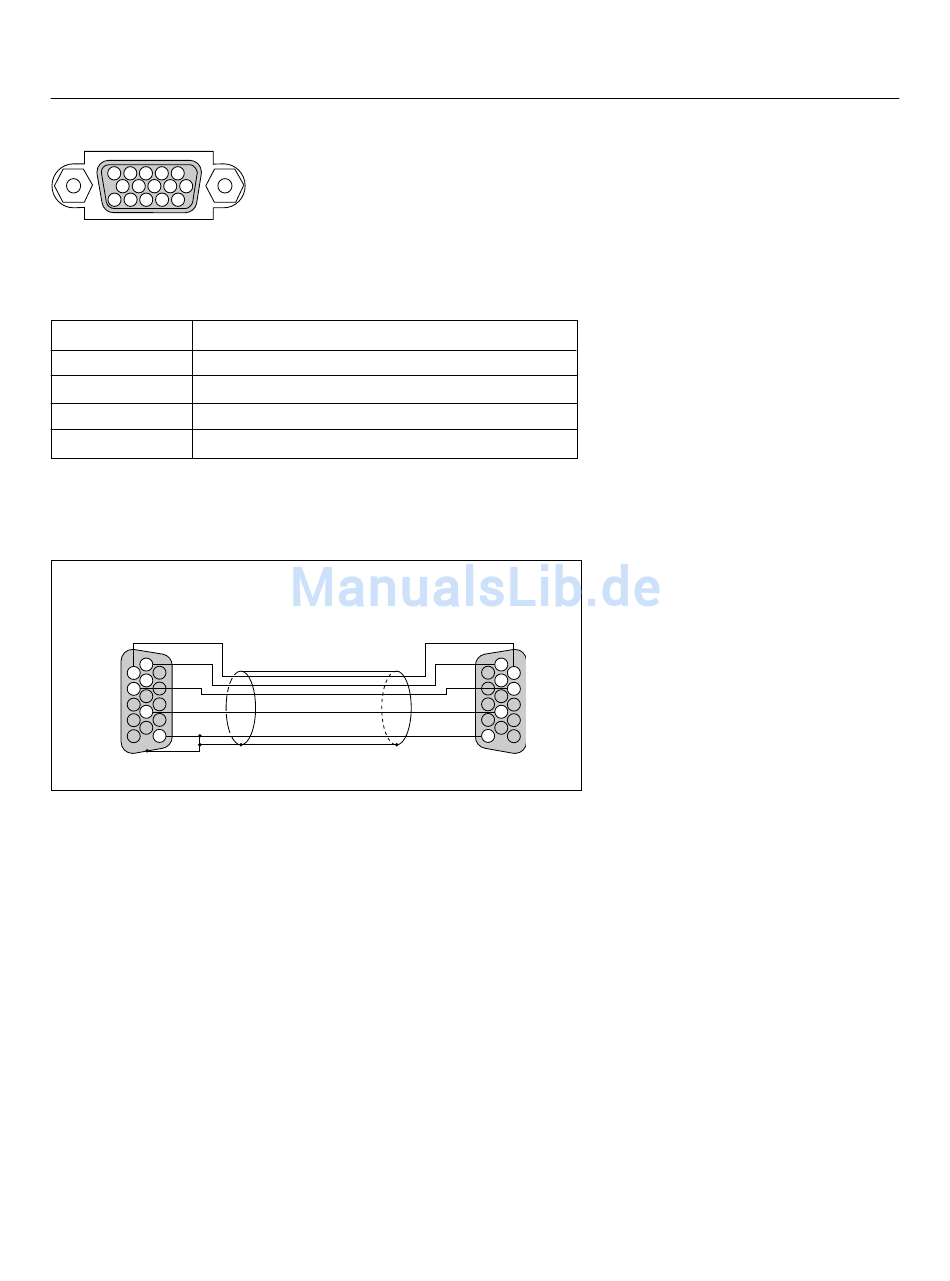

Pin-Anordnung des optionalen CTL-6010-Kabels
REMOTE 1-Anschluss des
Projektors
15-pol. Mini D-Sub (Weibchen)
6
1
7
2
9
15
Pins ohne Nummer sind offen.
REMOTE 1-Anschluss des
Umschalters
15-pol. Mini D-Sub (Weibchen)
Abschirmung (Masse)
6
1
7
2
9
15
