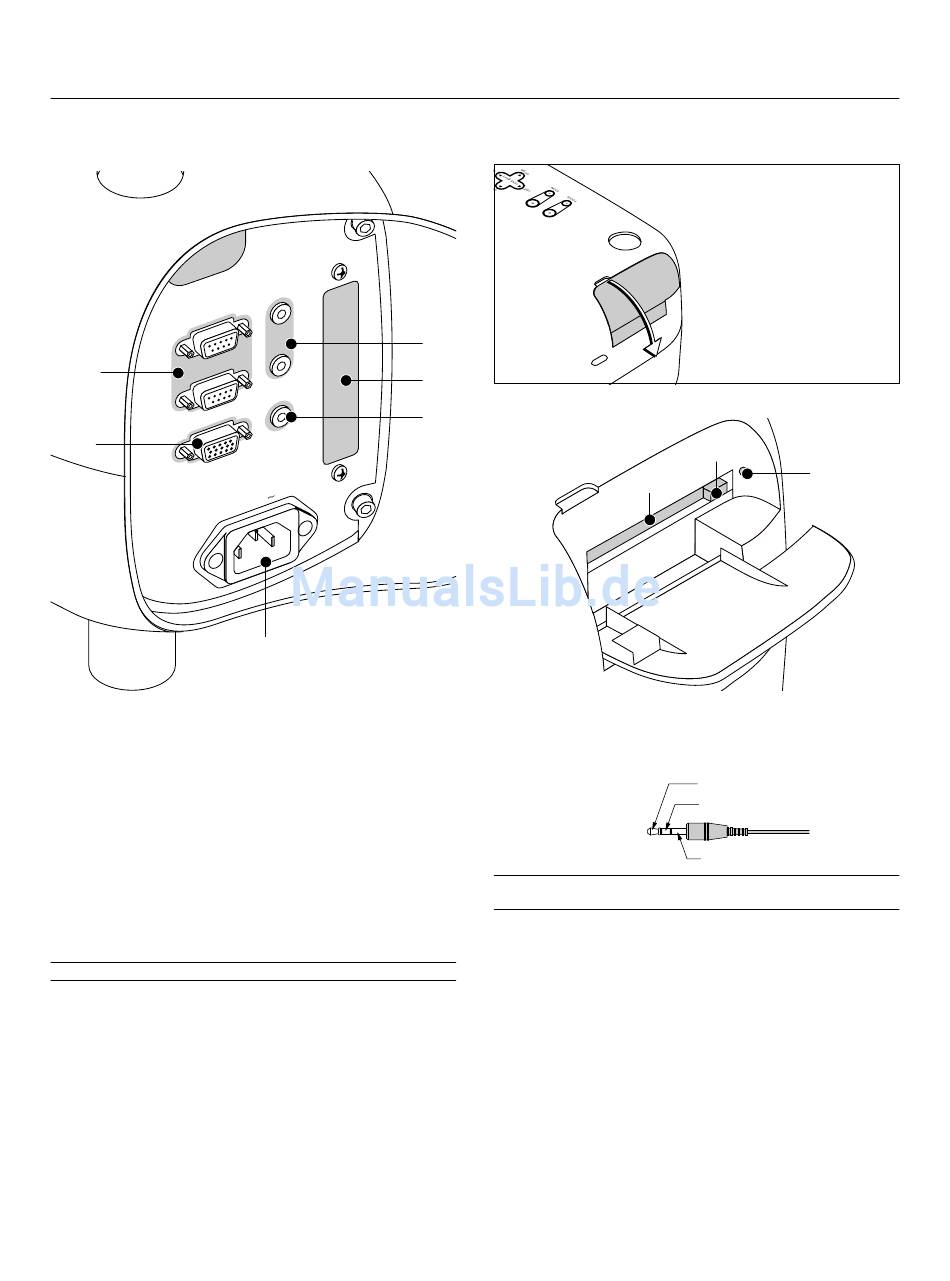

Anschlussleiste (Links)
I N
T R O
C O N
1
P C
O U T
2
1
O T E
R E M
1. PC-Steuerungsbuchse (9-pol. Mini D-SUB)
Für die Systemerweiterung wie z.B. PC-Steuerung.
IN:
An das externe Gerät wie z.B. einen PC anschließen.
OUT: Für das Daisy-chaining mehrerer Projektoren und deren Betrieb
mit ein und demselben externen Gerät. Führen Sie hierzu den
Anschluss an die IN-Anschlussbuchse eines zweiten Projektors
aus, um den Eingang an der IN-Anschlussbuchse des ersten
Projektors zu übertragen, bis alle Projektoren angeschlossen
sind.
2. REMOTE 1-Eingang (15-poliger Mini-D-Sub)
Diese Anschlussbuchse erlaubt die externe Steuerung des Projektors
entweder vom Umschalter oder einer externen Steuerung. Bei
Benutzung, des Umschalters müssen Sie die sich auf der Rückseite
des Umschalters befindliche REMOTE 1-Anschlussbuchse
anschließen.
HINWEIS: Dieser Projektor ist mit dem Umschalter ISS-6020 kompatibel.
3. REMOTE 2-Buchsen
IN:
Drahtfernbedienungseingang.
OUT: Für das Daisy-chaining mehrerer Projektoren und deren Betrieb
mit ein und demselben Fernbedienung. Führen Sie hierfür den
Anschluss an die IN-Anschlussbuchse eines zweiten Projektors
aus, um den Eingang an der IN-Anschlussbuchse des ersten
Projektors zu übertragen, bis alle Projektoren angeschlossen
sind.
I N
O T E
R E M
2
L
O U T
E R
G G
T R I
S C ,
I N
A C
6
PC-Karten-Viewer
3
5
4
4. SC. TRIGGER Minibuchse
Benutzen Sie diese Buchse, wenn Sie einen Bildschirm mit der
Bildschirm-Auslöserfunktion mit Hilfe eines im Handel erhältlichen Ste-
reo-Minikabel anschließen.
Stereo-Mini Kabel
(Kein Lieferumfang)
HINWEIS: Verwenden Sie diese Buchse für keinen anderen als den vorgesehenen
Zweck.
5. Schlitz für die LAN-Platte (Optional)
Verwenden Sie diese Verbindung, um den Projektor auf einem LAN zu
steuern. Das optionale LAN-Kit ist notwendig, wenn diese Verbindung
verwendet wird. Lesen Sie dazu die dem optionalen LAN-Kit beigefügte
Bedienungsanleitung.
6. Wechselstrom-Eingang
Schließen Sie hier den 3-poligen Netzkabelstecker an.
Dem Gerät liegen drei verschiedene Netzkabel bei: Ein Dreipolige
Stecker für die USA , Kanada und Japan., ein zweipoliger Stecker für
Deutschland.
7. PC-Kartenschlitz
Setzen Sie hier eine PC-Karte ein.
8. PC-Karten-Auswurftaste
Drücken Sie diese Taste zum Auswerfen einer PC-Karte.
9. PC-Karten-Zugriffanzeige
Leuchtet beim Zugriff auf eine PC-Karte.
G – 7
Drücken Sie herunter,
um den PC Karte Schlitz
Decke zu öffnen
8
7
Tip (12V)
Ring (0V)
Sleave (ground. 0V)
9
