Fernbedienungssensor; S-Video-Betriebswahl; Übertragungsrate; Projektor Id - Nec Multisync Gt1150 Bedienungshandbuch

[Seite 5]

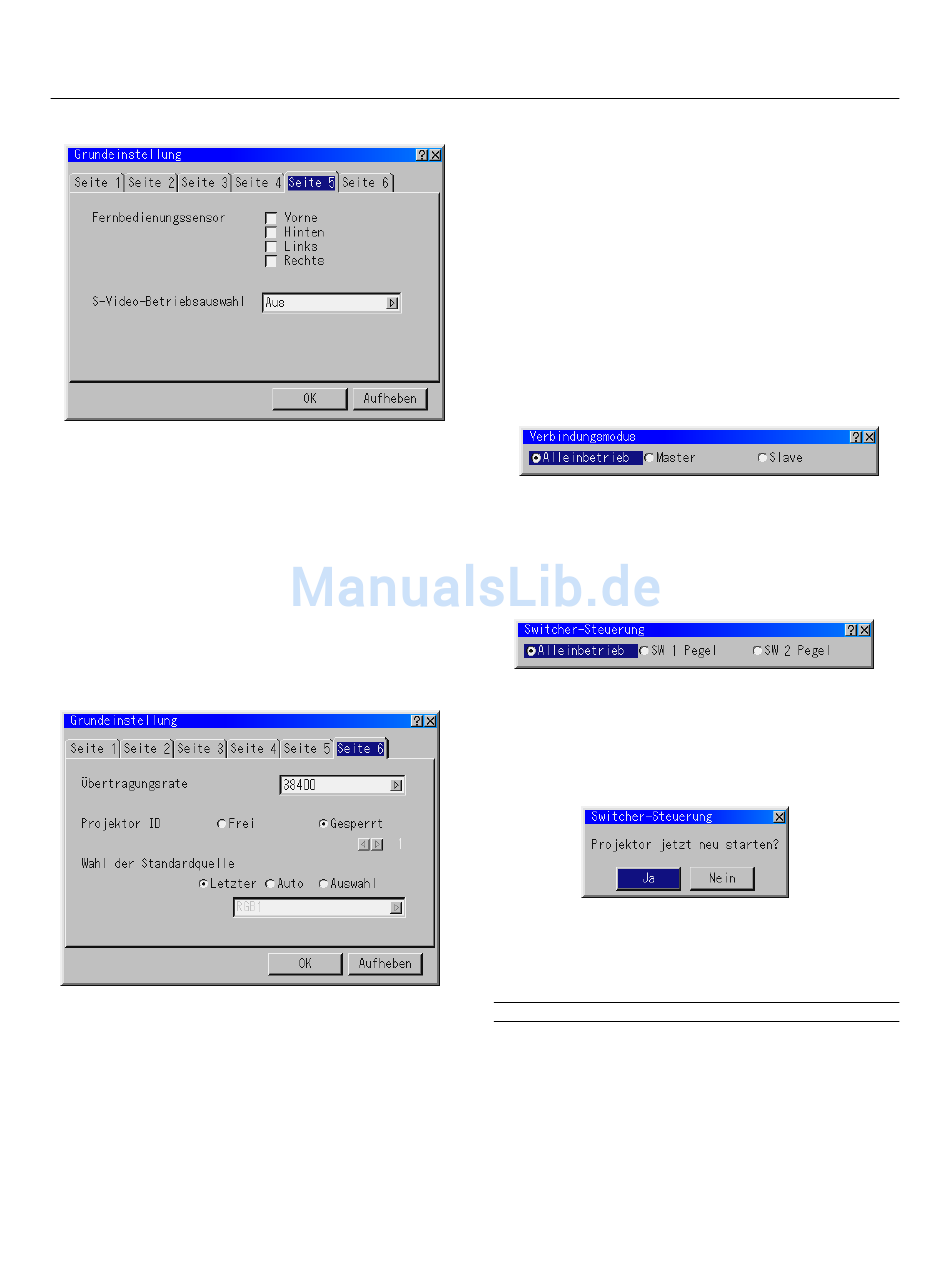

Fernbedienungssensor:

Diese Option bestimmt, welche Fernbedienungssensoren am
Projektor aktiviert sind. Möglichkeiten: vorne, hinten, rechts oder
links. Angekreuzte Seiten zeigen an, daß sie die Infrarotsignale von
der mitgelieferten Fernbedienung empfangen können.

S-Video-Betriebswahl:

Diese Funktion wird
Signalerkennungsbetrieb auszuwählen. Sie ermöglicht die
Identifizierung der S-Videosignale mit unterschiedlichem Bildformat
(Zoom-Signal 16:9, Wide Zoom-Signal 4:3).
S2 ................ Identifiziert ein Zoom- oder Wide Zoom-Signal.
Aus .............. Identifiziert keinerlei S-Videosignale.
[Seite 6]
Übertragungsrate:
Diese Funktion stellt die Baudrate der PC-Steuerbuchse (8-pol. Mini
DIN) ein. Es werden Datenraten von 4800 bis 38400 bps unterstützt.
Die Standard-Einstellung ist 38400 bps. Wählen Sie die für Ihr
angeschlossenes Gerät geeignete Baudrate.

Projektor ID:

Bei der Benutzung im seriellen Kommunikationsmodus benötigt
jeder einzelne Projektor seine eigene einzigartige Adresse. Sie
können mit Hilfe der Spinbox eine von 64 einzigarten Adressen
auswählen. Schalten Sie zunächst "Frei" ein. Halten Sie dann die –
Taste gedrückt, um die Nummer zu erhöhen.
Drücken Sie OK, um Ihre Eingabe zu aktivieren.
verwendet, um den S-Video-

Wahl der Standardquelle:

Sie können den Projektor so einstellen, dass bei jedem Einschalten
standardmäßig einer der Eingänge eingestellt ist.
Letzter .......... Stellt standardmäßig bei jedem Einschalten des Projektors
den vorherigen oder zuletzt aktiven Eingang ein.
Auto ............. Sucht in der Reihenfolge RGB1 → RGB2 - Video1 → Video2
→ S-Video → PC-Karten-Viewer → DVI digital → DVI ana-
log → RGB1(Alleinbetrieb) nach einer aktiven Quelle und zeigt
die zuerst aufgefundene Quelle an.
Reihenfolge in SW1 Level suchend: von Schlitz 1 bis 10
Reihenfolge in SW2 Level suchend: von Meister Projektor
01, Sklave Projektor 01, Projektor 10 zu meistern, Sklave
Projektor 10
Auswahl ....... Zeigt den angewählten Quelleneingang bei jedem Hochfahren
des Projektors an. Wählen Sie einen Eingang aus dem
Pulldownmenü.

Verbindungsmodus

Diese Funktion wird für den Anschluss mehrerer Projektoren mit Hilfe
der RGB Digital Input/Output-Anschlüsse verwendet. Der Master-
Projektor ist auf Master gestellt. Die anderen Slave-Projektoren sind
auf Slave gestellt. Stellen Sie auf Standalone, wenn Sie den Link-Modus
nicht anwenden. Einzelheiten zur Einrichtung für zwei oder mehrere
Projektoren im Link-Modus finden Sie auf Seite G-16.

Switcher-Steuerung

Diese Funktion setzt den Projektor in Kommunikation mit den NEC
ISS-6020 Umschaltern.
Alleinbetrieb ................ Benutzen Sie den Projektor im Einzelbetrieb.
SW 1 Pegel ................. Benutzen Sie den Projektor mit einem Umschalter.
SW 2 Pegel ................. Benutzen Sie den Projektor mit zwei oder mehr
Wenn diese Einstellung geändert wird, erscheint die Bestätigungs-
meldung. Wenn Sie Ihren Projektor neu starten möchten, wählen Sie
"Ja"; wenn
Sie ihn nicht neu starten möchten, müssen Sie "Nein" wählen.
HINWEIS: Diese Einstellung ist erst nach dem Neustart des Projektors effektiv.
G – 49
Umschaltern.
