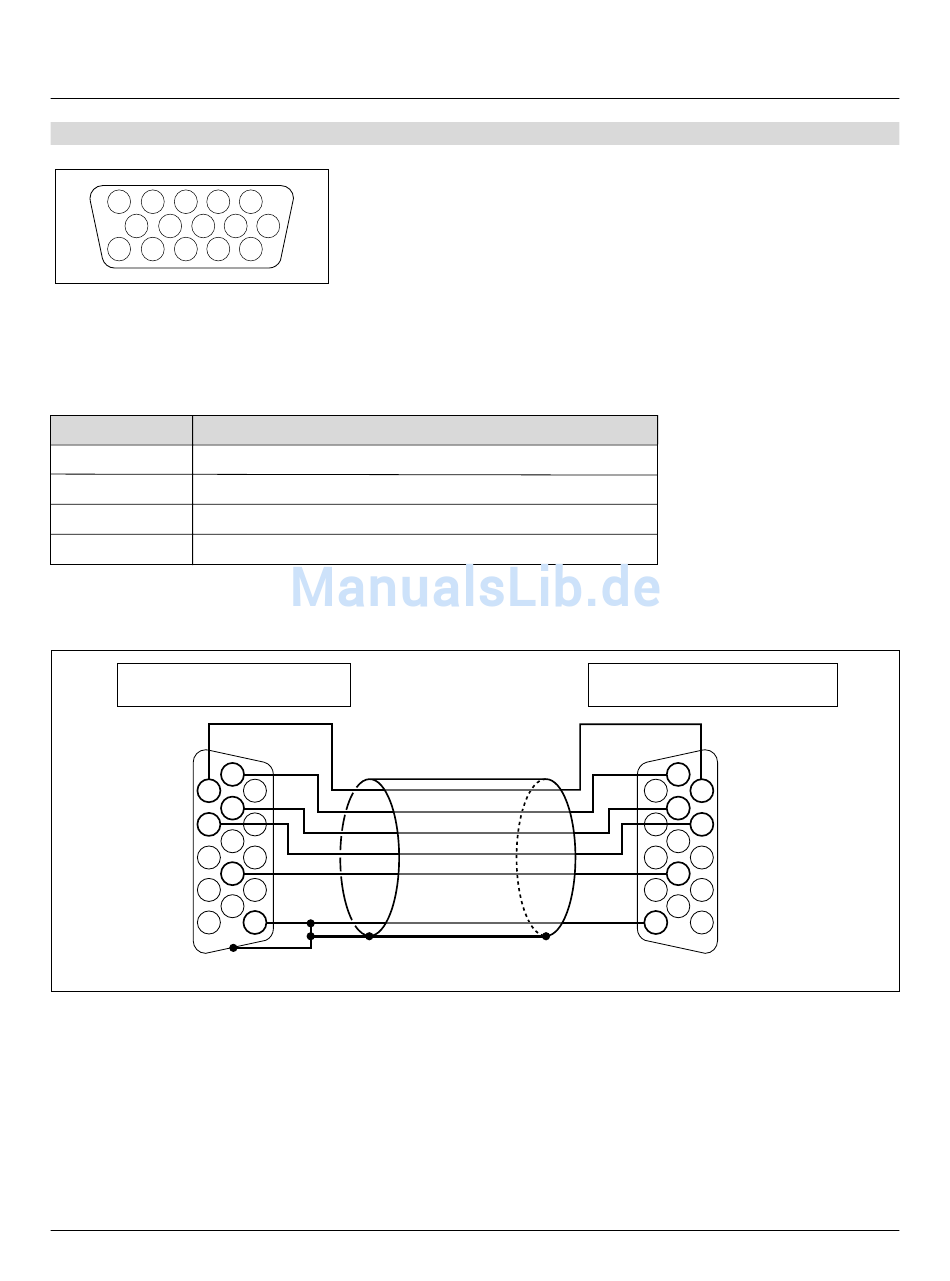

REMOTE 1-Anschluss
5
4
3
2
10
9
8
15 14 13 12 11
Diese Buchse wird entweder zum Anschließen des ISS-6020/ISS-6020G-Umschalters oder eines dritten externen Steuergerätes
verwendet. Bei Benutzung des Umschalters verwenden Sie für den Anschluss bitte ein optionales Steuerkabel (15-15-pol.;
50ft./16 m; CTL-6010).
Bei Benutzung mit dem Umschalter.
Pin Nr.
FUNKTION
1, 2, 6 und 7
Senden und Empfangen von Daten bei Benutzung des Umschalters.
9
Identifizierung des Projektors
15
Masse
Sonsige
Benutzung innerhalb des Projektors. Normaleinstellung: OPEN.
Schließen Sie die Pins Nr. 1, 2, 6, 7, 9 und 15 des Projektors bei Benutzung des Umschalters - wie nachfolgend gezeigt - an
dieselben Nummernpins des Umschalters an.
REMOTE 1-Anschluss des Projektors
15-pol. Mini D-Sub (Weibchen)
6
1
7
2
9
1
7
6
Abschirmung (Masse)
15
Pins ohne Nummer sind offen.
Pin-Anordnung des optionalen CTL-6010-Kabels
REMOTE 1-Anschluss des Umschalters
15-pol. Mini D-Sub (Weibchen)
G – 26
6
1
7
2
9
15
