Bei Benutzung mit zwei oder mehr Umschaltern (100 Eingänge)
Mit dem NEC ISS-6020-Umschalter können bis zu 100 Eingänge akzeptiert werden.

Anschlussverfahren:

1 Schließen Sie die REMOTE 1-Buchse des Master-Umschalters mit Hilfe des optionalen Steuerkabels (15p-
15p/CTL-6010) an die REMOTE 1-Buchse des Projektors an.
2 Schließen Sie dann die REMOTE 2-Buchse des Master-Umschal-ters mit Hilfe eines oben genannten
optionalen Steuerkabels an die REMOTE 1 -Buchse des ersten Slave-Umschalters an. Als nächstes müssen
Sie die REMOTE 2-Buchse des ersten Slaves an die REMOTE 1-Buchse des zweiten Slaves anschließen.
Führen Sie dann den Anschluss der REMOTE 2-Buchse des zweiten Slaves an die REMOTE 1-Buchse des
dritten Slaves aus (— und verbinden Sie REMOTE 2 des neunten Slaves mit REMOTE 1 des zehnten Slaves).
Schließen Sie alle Umschalter mit optionalen Steuerkabeln an.
• Wählen Sie [Hauptmenü] → [Projektor-Optionen] → [Switcher-Steurung] → [SW2 Pegel]. Einzelheiten
entnehmen Sie bitte der Seite G-49.
• Beziehen Sie sich auf die dem Umschalter beiliegende Bedienungsan-leitung.
• Die aufgeführten Kabel gehören nicht zum Lieferumfang des Projektors.
HINWEIS:
• Stellen Sie sicher, dass alle Schieber (S8603) des Umschalters auf die Position RS-422 gestellt sind. Stellen Sie den Schieber
des letzten Slave-Umschalters auf die für das angeschlossene Gerät wie z.B. einen Personal Computer geeignete Position.
(RS-422/RS-232C für die PC-Steuerung des Projektors)
• Stellen Sie den DIP-Schalter S8601 des Umschalters ein.

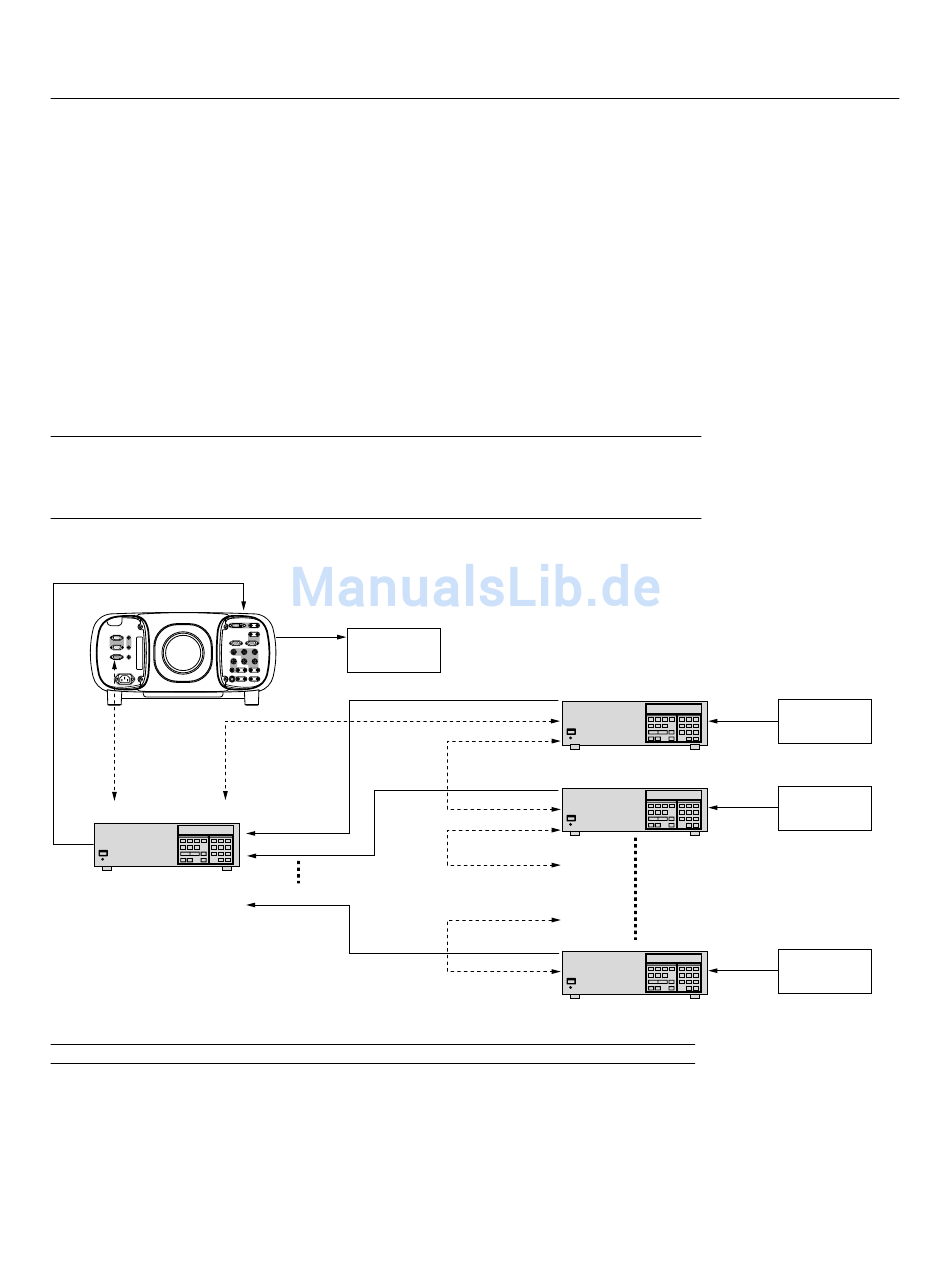

An REMOTE 1
An REMOTE 2
An REMOTE 1
HINWEIS: Die optionale Fernbrdienung RC-6320 für ISS-6020 arbeitet im SW1 Pegel oder -2 Pegel Modus nicht einwandfrei.
An RS232C
PC
An Slot 1
An Slot 2
An Slot 10
An REMOTE 1
Slave 1
An REMOTE 2
An REMOTE 1
Slave 2
An REMOTE 2
An REMOTE 1
An REMOTE 2
An REMOTE 1
Slave 10
G – 29
An Slot 1-10
An Slot 1-10
An Slot 1-10
