B U D D Y B O X B e t r i e b s a n l e i t u n g
4. Anbau von Übertragungselementen
Die Montage erfolgt mit Hilfe der Zentrierbohrungen an den Wellenenden oder durch Anwärmen
der aufzuziehenden Teile auf maximal 100° C. Die Wellen sind mit einer Nut für Passfedern nach
DIN 6885, Blatt 1, versehen. Die Bohrungen von Teilen, die auf die Getriebewelle aufgesteckt
werden, sollen mit den im jeweiligen Produktkatalog empfohlenen Toleranzen gefertigt werden.
Zur Sicherung gegen axiales Verschieben ist eine Stellschraube oder ähnliches anzubringen. Um
die Radiallasten gering zu halten, müssen Kettenräder, Scheiben oder Zahnräder so nahe wie

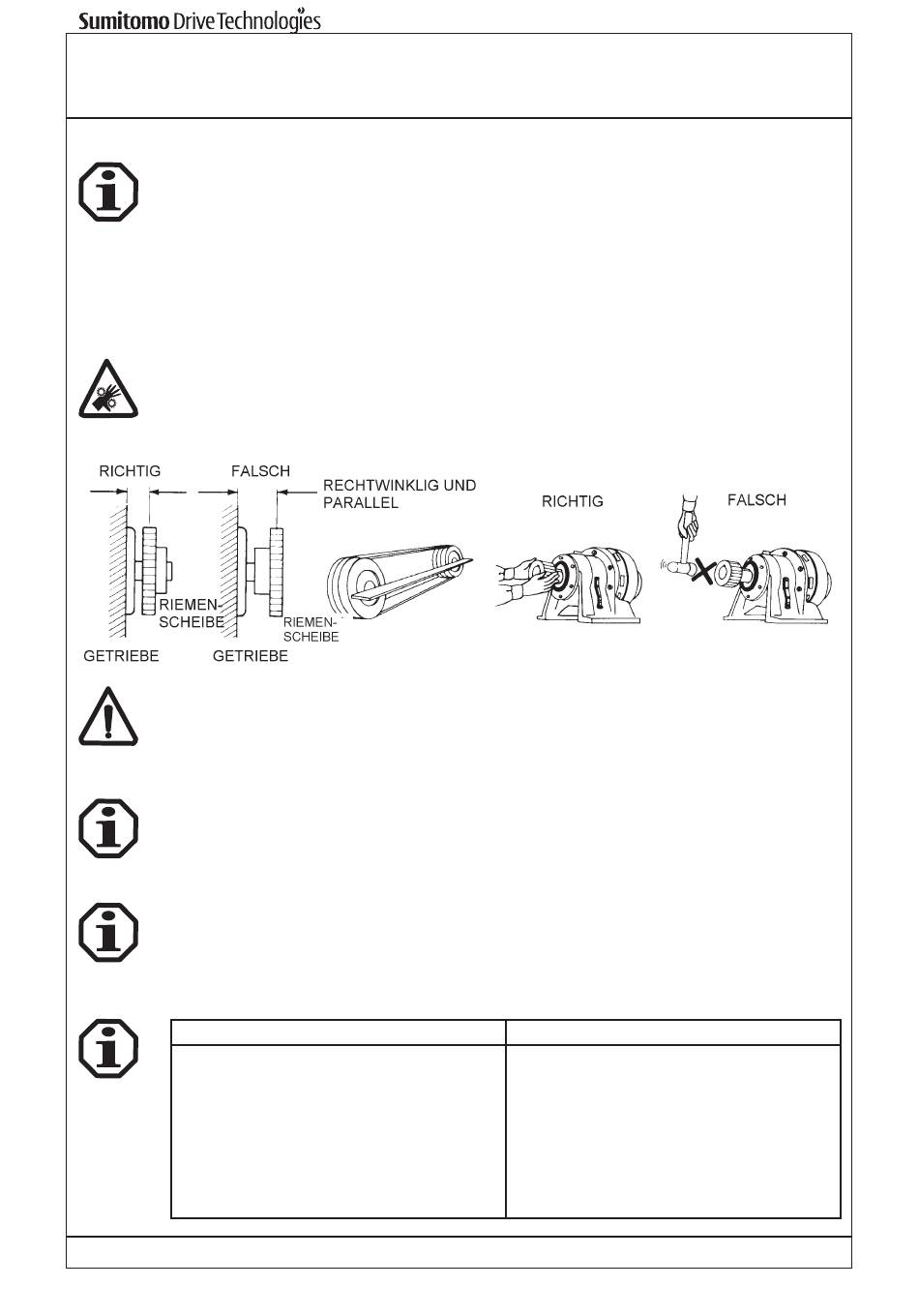

möglich an das Lager gesetzt werden (s. Bild unten links). Wenn die Drehmomentübertragung
über Ritzel, Kette etc. erfolgt, muss der Antrieb so eingebaut werden, dass das Getriebegehäuse
auf das Fundament gedrückt wird. Bei Getrieben mit Hohl-Antriebswelle ist auf die Motorwelle
MoS2-Paste oder Spray (z.B. Molykote) aufzutragen, bevor das Gegenstück angebaut wird.
An- und Abtriebselemente wie Riemenscheiben, Kupplungen usw. müssen mit einem
Berührungsschutz abgedeckt werden !
Kupplungen, Scheiben, Zahnräder, Ketten usw., die auf die Getriebewellen aufgesetzt werden,
dürfen weder aufgepreßt noch aufgeschlagen werden, um Lagerschäden zu vermeiden.

5. Einbau des Getriebes/ Getriebemotors

5.1

Notwendige Hilfsmittel

– Schraubenschlüsselsatz
– Drehmomentschlüssel für Befestigungsschrauben an Fuss-/Flanschgehäuse, Motorlaterne,
Klemmkupplungen usw.
– Aufziehvorrichtung
– Ausgleichselemente
– Korrosionschutz (z.B. MoS2-Paste)
Vor dem Einbau sind die mitgelieferten Schmierarmaturen (Atmungsfilter, Ölschauglas) an den
entsprechend gekennzeichneten Stellen zu montieren.
5.2

Einbautoleranzen am Getriebe/Getriebemotor

Antriebwellen
Abtriebwellen
Hohlwelle im Antrieb F7
Zentrierbohrungen nach DIN 332, Form DR
Seite 4
Wellen
k6 für ø < 30 mm
h6 für ø ≥ 30 mm
k6 für ø ≤ 50 mm
h6 für ø > 50 mm
H7 bei Hohlwellen
Flansche
Zentrierrandtoleranz nach DIN 42948
IEC-Flansch antriebseitig
Flansch abtriebseitig
BB_DEU_991304_04_16
H8
h6
