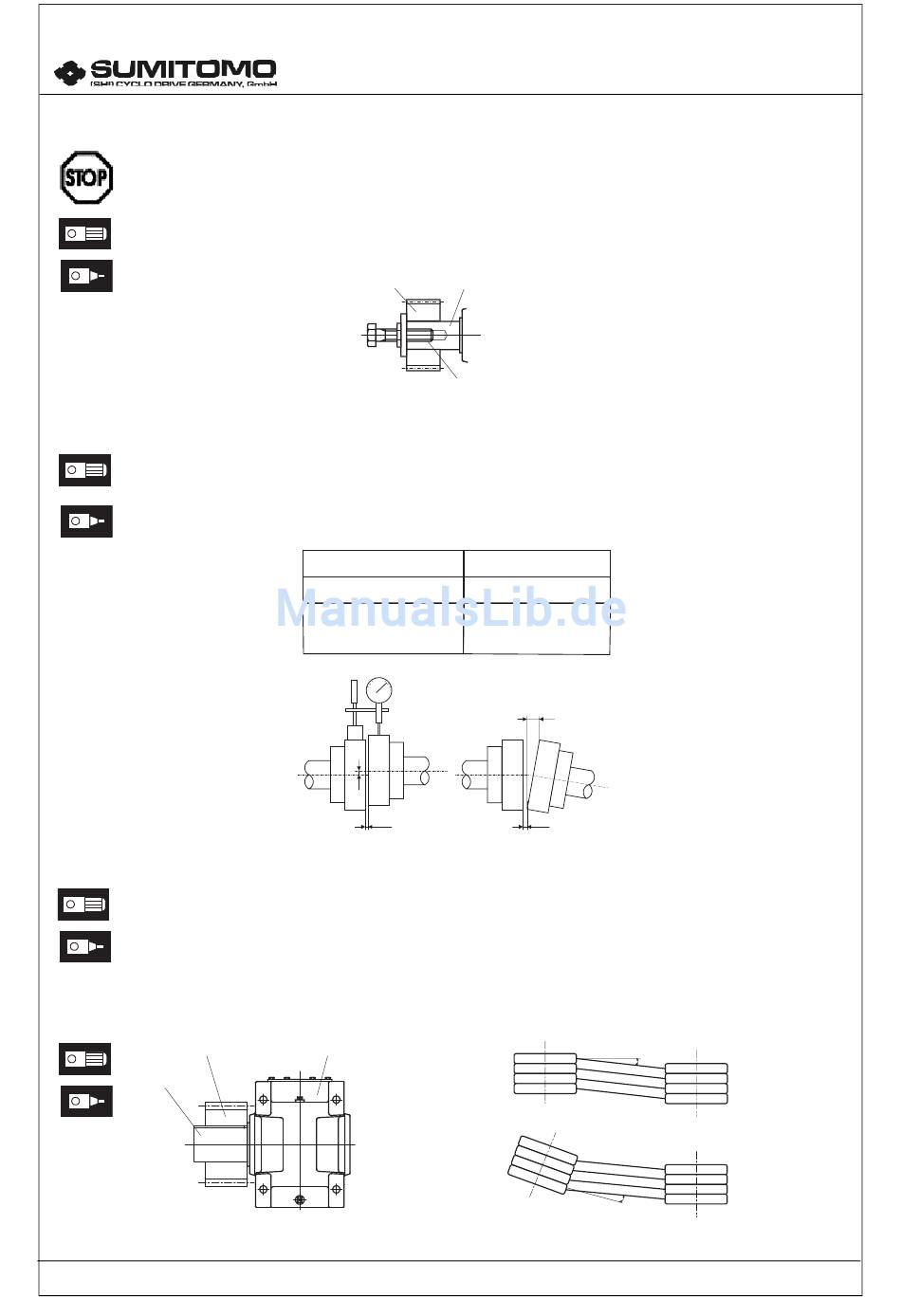

6.1 Anbau eines Verbindungselements
Achten Sie beim Anbauen eines Verbindungselements darauf, dass auf die Welle keine Schlag-
oder übermäßigen Druckkräfte wirken; andernfalls könnte das Lager beschädigt werden.
Die Verbindung ist mittels Schrumpfsitz oder mit dem am Wellenende angebrachten Gewinde
herzustellen (Abb. 6)
(1) Verwenden des Übertragungselements
Die in Abb. 7 dargestellten Abmessungen (A, B, und X) sollten innerhalb der in Tab. 11
angegebenen Toleranz liegen.
(2) Verwendung von Kette, Kettenrad und Ritzel
- Die gespannte Kette muss senkrecht zur Welle des PARAMAX DRIVE stehen.
- Der Teilkreis von Kettenrad und Ritzel muss mehr als das Dreifache des Wellendurchmessers
betragen.
- Kettenrad und Ritzel sind so dicht wie möglich an das PARAMAX DRIVE zu montieren, so dass
der Angriffspunkt der Last möglichst nahe an der vertikalen Mittellinie der Anlage ist (Abb.8 ).
Kupplung
Coupler
Welle
Shaft
Abb. 8
PX9__D_10_03 Nr. 991047
Kupplung
Coupler
Abb. 6
Tab. 11
Fluchtungstoleranz für die Verbindungseinheit
Toleranz für Abmessung A
Toleranz für Abmessung B
Abmessung X
A
Abb. 7
PARAMAX Getriebe
PARAMAX DRIVE
