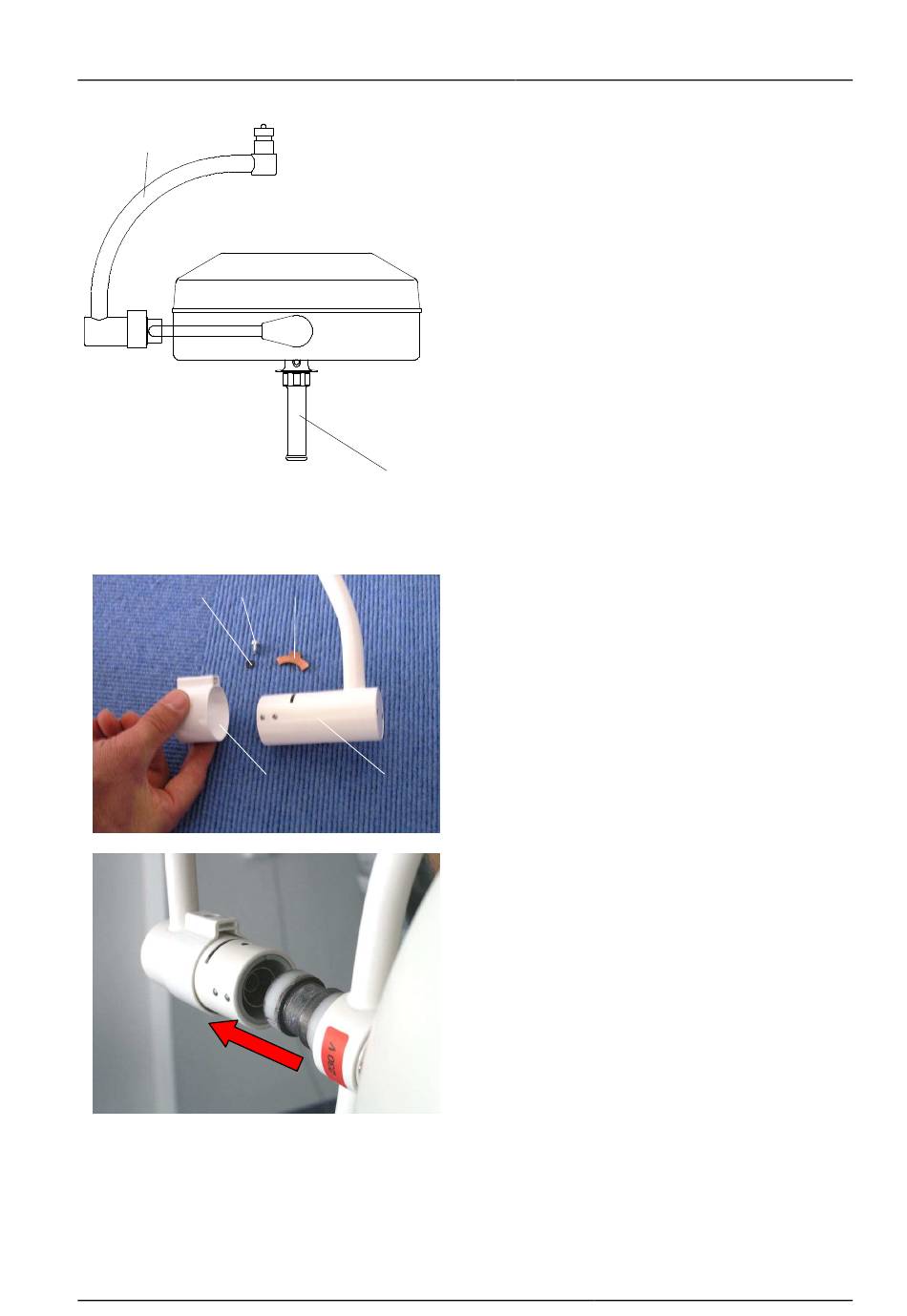

2.2 Positionierung

♦ Decken-/Wandmodell
Die Leuchte mit dem sterilisierbaren Handgriff 3
positionieren.
Der Kardanbügel 4 dient einer bequemen, vollkar-
danischen Einstellung der Leuchte.
Er ist als Sonderzubehör erhältlich.
Er ist nur für Decken- und Wandmodelle verwend-
bar, beim Stativmodell ist er nicht notwendig.
♦ Vollkardanische Aufhängung
(Sonderzubehör)
Montage des Kardanbügels
Montageübersicht
Pos. 1 – Kardanbügel;
Pos. 2 – Sicherungshülse;
Pos. 3 – Sicherungssegment;
Pos. 4 - Sicherungsschraube M4x10 DIN 7985;
Pos. 5 - Fächerscheibe A4,3 DIN 6798
• Die Sicherungshülse Pos. 2 auf den Kardan-
bügel Pos. 1 schieben.
• Den Zapfen des Leuchtenbügels in die Auf-
nahme des Kardanbügels Pos. 1 schieben.
