Ändern der MagnetventilDrücke
Das ProBatch-Modul 244440 besitzt drei Materialventile. Das Ventil 1 besitzt eine Öffnung von
3,175 mm. Die Ventile 2 und 3 besitzen jeweils eine Öffnung von 6,35 mm. Das 3,175 mm große
Ventil sollte für niedrige Ausstoßraten und Materialien mit geringer Viskosität, wie z.B. Lösungs-
mittel, verwendet werden. Die 6,35 mm großen Ventile sollten für höhere Ausstoßraten und zäh-
flüssigere Materialien verwendet werden. Eine typische Einrichtung für ein 3K-Material bestünde
z.B. aus Stammkomponente 6,35 mm, Härter 6,25 mm, und Verdünner 3,175 mm. Für eine best-
mögliche Genauigkeit und optimale Regelung sollte ein Ventil auf 3,175 mm oder 6,35 mm um-
gerüstet werden. Jedes Ventil sollte auf der Basis der Materialviskosität, der gewünschten Aus-
stoßrate und des Dosierdrucks (über die Luftdruckregler) individuell eingestellt sein.

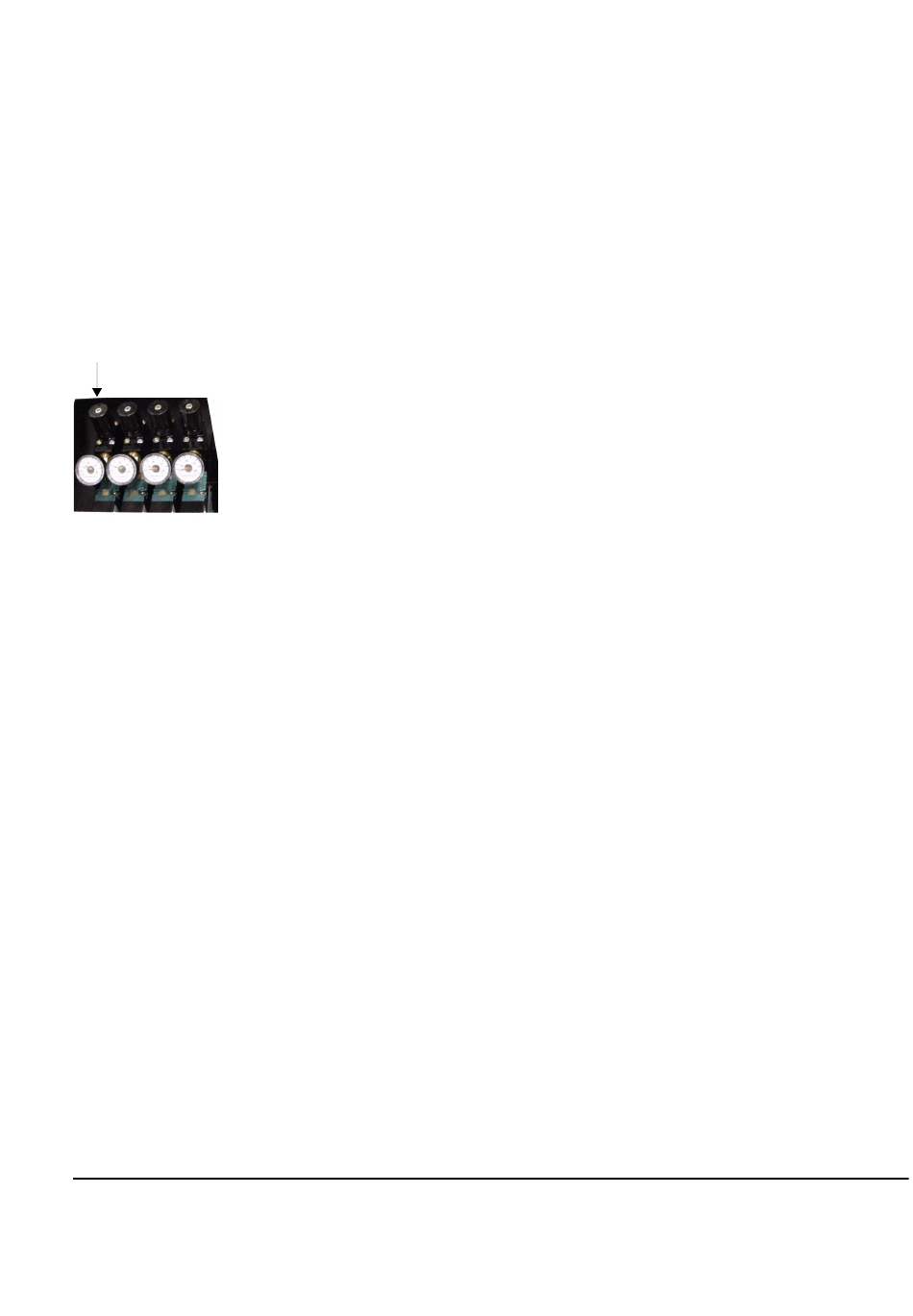

Einrichtung der Druckregler

Die Luftdruckregler sind ab Werk auf 0,7 1,4, 2,8 und 5,5 bar eingestellt. Diese Druckeinstellungen
F
eignen sich für die meisten Materialien mit mittlerer Viskosität. Der Einstellbereich für jeden Regler
liegt zwischen 0,3 und 6,9 bar.
•
•
•
•
Einstellen des Ventils:
1.
2.
3.
4.
5.
6.
Betrieb
Regler Nr. 1
Wenn Lösungsmittel oder Verdünner mit niedriger Viskosität dosiert werden, könnte ein Druck
von 0,7 bar zu hoch sein. Dieser Druck könnte eine zu hohe Austrittsgeschwindigkeit des Materials
aus dem Ventil bewirken. In einem solchen Fall muß der Druck am Regler Nr. 1 so eingestellt
werden, daß beim Dosieren ein gleichförmiger Spritzstrahl erzeugt wird. Wenn dieser neue Druck
eingestellt ist, kann er aber für Materialien mit höherer Viskosität zu niedrig sein. Der Mindestdruck
bzw. der niedrigste Dosierdruck für zähflüssigere Materialien sollte dann Stufe 2 im Material Setup
Bildschirm sein. Bei Materialien mit sehr geringer Viskosität ist es oft notwendig, die Reglerein-
stellung zu ignorieren und das Zuführsystem, ein Druckbehälter, auf 0,28 bis 0,34 bar einzustellen,
um Materialspritzen zu vermeiden. Wenn der Dosierdruckregler umgangen wird, ist ein Mindest-
druck von 0,7 bar notwendig, damit sich dieser vollständig öffnet.
Regler Nr. 2
Der Luftregler Nr. 2 sollte die niedrigste Druckstufe für Materialien mit höherer Viskosität sein. Der
Druck sollte auf einer Einstellung fixiert werden, bei der ein gleichförmiger, geregelter Spritzstrahl
erzielt wird.
Regler Nr. 3
Typischerweise muß der Luftregler Nr. 3 nicht eingestellt werden. Sie können hier den Druck für
Materialien mit geringerer Viskosität einstellen, die bei der Vorwahl der Druckstufe mit mehr als
1,4 oder 2,1 bar nicht verspritzen.
Regler Nr. 4
Der Luftregler Nr. 4 ist für den höchsten Materialdruck eingestellt, der für maximale Ausstoßraten
bei Materialien mit höherer Viskosität benötigt wird.
Bestimmen Sie die erforderliche maximale Ausstoßrate
Starten Sie den Dosiervorgang
Lassen Sie das System bis zur höchsten Druckstufe hochlaufen
Lösen Sie die Stellschraube in der Mitte des Knopfes mit einem Schraubenschlüssel
Drehen Sie den Magnetventilknopf (F) soweit, bis der gewünschte Druck am Manometer angezeigt
wird
Ziehen Sie die Stellschraube fest, um die Einstellung zu fixieren
