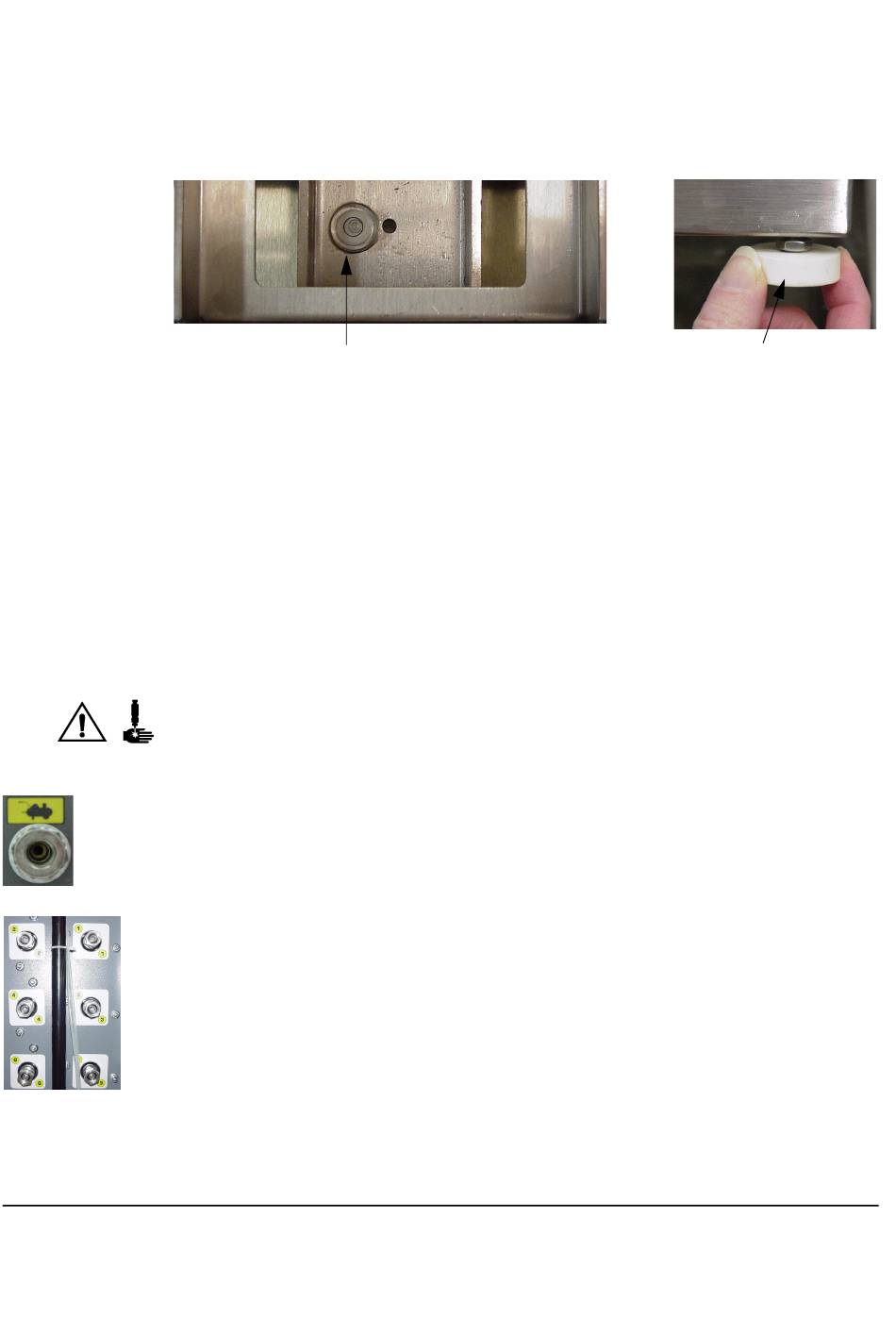

Waage ausrichten
Nachdem das ProBatch-System in der endgültigen Position verankert wurde, entfernen Sie die Ab-
deckung der Waage. Betrachten Sie die Libelle und stellen Sie die Füße am Boden der Waagenplattform
so ein, daß die Libelle zentriert ist. Achten Sie darauf, daß die Plattform stabil ist.
Materialzufuhr installieren
Das ProBatch-System kann durch Druckbehälter, Eimer- oder Faßpumpen oder durch zentrale
Farbzirkulierleitungen versorgt werden.
Die Materialzufuhr darf keine Druckspitzen aufweisen, wie sie für gewöhnlich beim Umschalten der
Pumpenhübe erzeugt werden. Wenn dies der Fall ist, müssen Druckregler oder ein Druckausgleich-
behälter an den Auslässen der Materialzufuhr installiert werden. Beachten Sie, daß dadurch auch der
Materialzufuhrdruck verringert wird.
Luft- und Materialleitungen anschließen
Für Wartungsarbeiten sowie aus Sicherheitsgründen müssen folgende Komponenten eingebaut
werden:
•
•
Schließen Sie die Luftzufuhrleitung am 1/4" NPT Luftanschluß des ProBatch-Systems an. Die zum
Anschlüsse
an der
ProBatch-System zugeführte Luft muß auf 10 Mikron gefiltert und auf einen Druck von 5,86-8,27 bar
Luftleitung
geregelt werden, um eine optimale Lebensdauer des Magnetventils zu ermöglichen.
Wenn Sie das Modell 244440 mit drei Dosierventilen verwenden, besitzt das Extrusionsventil 1
eine 3,175 mm große Materialdüse, und die Ventile 2 und 3 besitzen eine 6,35 mm große Material-
düse.
Wenn Sie das Modell 244441 mit sechs Dosierventilen verwenden, besitzen die Dosierventile 1
und 6 eine 3,175 mm große Materialdüse, und die Ventile 2, 3, 4 und 5 besitzen eine 6,35 mm große
Materialdüse.
Schließen Sie die Materialzufuhrleitungen an die 3/8" NPSM(I) Materialanschlüsse des ProBatch-
Geräts an. Schließen Sie Leitungen für dünnflüssigere Materialien an die Anschlüsse für die 3,175 mm
Dosierventile an, und Leitungen für zähflüssigere Materialien an die Anschlüsse für die 6,35 mm
Anschlüsse an der
Dosierventile. Um auch kleine Materialmengen mit ausreichender Präzision extrudieren zu können,
Materialleitung
muß möglicherweise die Größe der Ventildüsen verändert werden.
18
Libelle
ein Material-Startventil zwischen jeder Materialzufuhrleitung und dem ProBatch-System.
ein Lufthahn mit Entlastungsbohrung in der Luftzufuhrleitung.
309300 Betriebsanleitung - Benutzerhanbuch
Installation
Füß
