Betriebsanleitung
Tragen Sie beim Dosieren immer einen Augenschutz.
HINWEIS: Um einige der folgenden Anleitungen ausführen zu können, müssen Sie zuvor die Befüllungs-
und Spülrezepte eingerichtet haben (Seite 28).

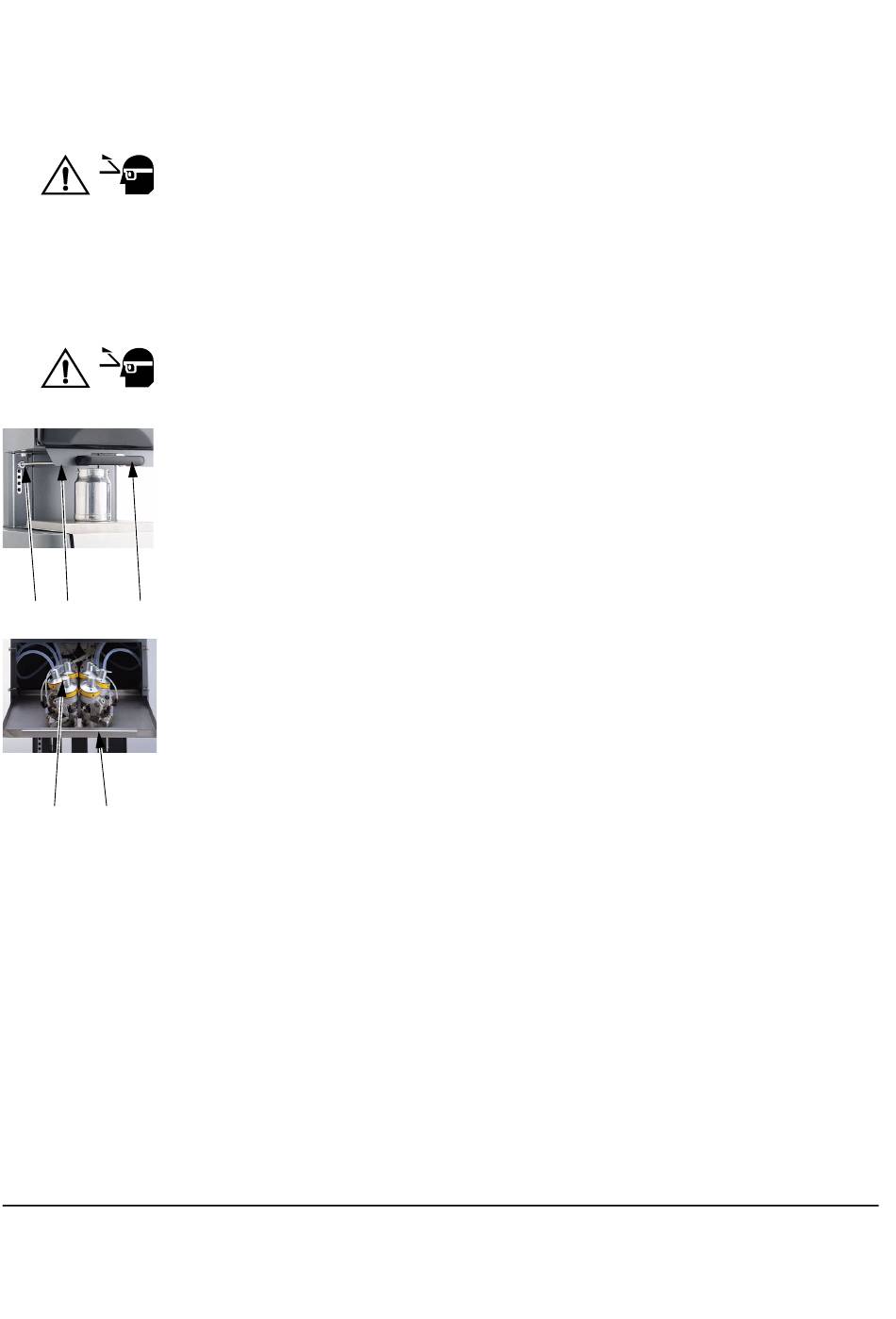

Dosierventeiler anheben oder senken
Zwischen der Behälteroberkante und dem Dosierverteilerschacht (B) sollte ein Abstand von 50,8 mm
sein; keine direkte Berührung. Sie sollten sehen können, wie das Material dosiert wird.
1.
HINWEIS: Puffer verhindern, daß über einen bestimmten Punkt angehoben oder gesenkt werden kann.
2.
C
B
A
Dosierventile einstellen
1.
2.
E
D
D
3.
4.
Beispiele für typische Einstellungen
Lösemittel
Harz
Katalysator
44
Ziehen Sie den Griff (A) heraus und heben oder senken Sie, das Oberteil, die Steuerung- und
Verteilergruppe, nach Bedarf.
Lösen Sie den Griff wieder, damit die Klinke in einem der Höheneinstellöcher einrastet (C). Achten
Sie darauf, daß die Klinke ganz eingerastet ist, damit sich das Oberteil nicht unbeabsichtigt
bewegen kann.
Ziehen Sie das Dosierventilverteiler-Schubfach ganz heraus und lassen Sie den Stift in der seitli-
chen Auflagenkerbe einrasten.
Drehen Sie alle Dosierventilknöpfe (E) ganz hinein, um sie dann wieder ungefähr vier ganze Umdre-
hungen heraus zu drehen. Dies ist die Grundeinstellung, um mit dem Dosieren der Materialien zu
beginnen. Die tatsächlich erforderliche Einstellung hängt von der Ventilgröße, der Vorlagebehälter-
größe, der Materialviskosität und der Ausstoßmenge ab.
Schieben Sie das Dosierventilverteiler-Schubfach (D) ganz hinein.
Befüllen Sie die Ventile mit Material und ändern Sie die Einstellungen bei Bedarf, wenn beim
Dosieren Materialspritzer oder ein inhomogener Spritzstrahl entstehen.
Min.
1
2
2
Umdrehungen von
Max.
Ventilgröße
ganz geschlossen
2
3,175 mm
4
6,35 mm
4
6,35 mm
309300 Betreibsanleitung - Benutzerhandbuch
3-4
4-5
3-4
Betrieb
