309300 Betriebsanleitung - Benutzerhanbuch

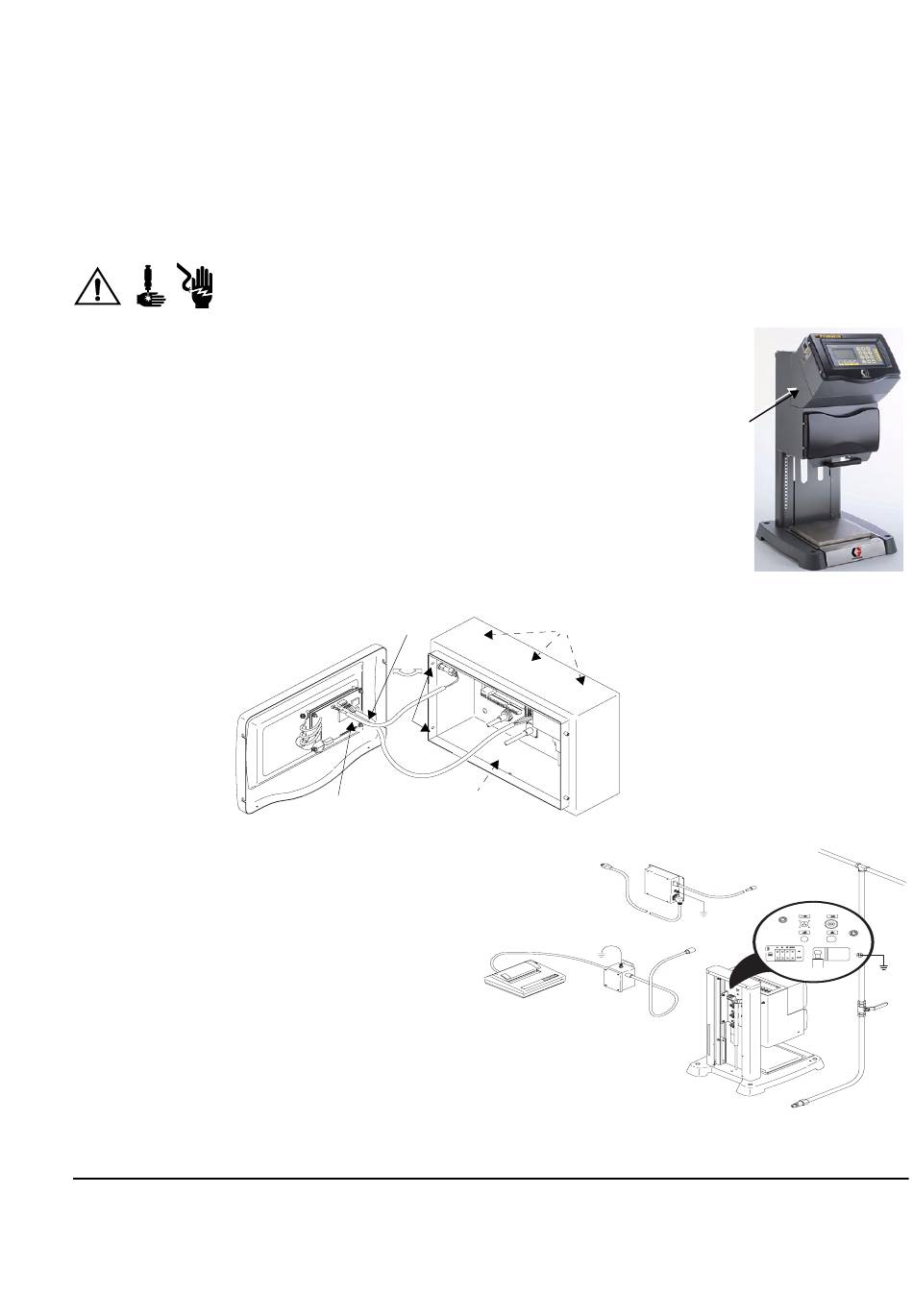

Betrachtungswinkel-Adapter (Zubehör)
installieren
Der Betrachtungswinkel-Adapter erleichtert die Betrachtung des ProBatch-Bildschirms, wenn das Gerät
am Boden aufgestellt wurde. Wenn Sie diesen Adapter verwenden möchten, gehen Sie beim Installieren
bitte folgendermaßen vor:
1.
2.
3.
4.
5.
6.
7.
8.
Installation
Schalten Sie das ProBatch-Gerät aus.
Lösen Sie die vier Flügelschrauben (A1), ziehen Sie die zwei Kabel
(A2, A3) ab, und entfernen Sie den Steuerungsgehäusedeckel.
Entfernen Sie die drei Schrauben an der Rückseite und eine
Schraube (B) am Boden und nehmen Sie das Reglergehäuse ab.
Ziehen Sie die drei Kabel und das Erdungskabel (C1, C2, C3) ab.
Setzen Sie den Betrachtungswinkel-Adapter (D) auf der ProBatch
Materialgehäuse und befestigen Sie ihn mit den vier Schrauben.
Schließen Sie die drei Kabel und das Erdungskabel wieder an.
Befestigen Sie wieder das Steuerungsgehäuse.
Montieren Sie nun wieder den Reglergehäusedeckel mit den Kabeln
und den vier Flügelschrauben.
A3
A1
A2
B
B
TI1089A
C3
C2
C1
D
17
