Ausbauen der Gasdruckfeder

Die Gasdruckfeder hebt und senkt den Regler und den Verteiler. Puffer verhindern, daß die Gruppe über
einen bestimmten Punkt angehoben oder gesenkt werden kann. Wenn Sie die Gasdruckfeder entfernen,
ist keine weitere Vorrichtung vorhanden, welche die Gruppe in Position halten könnte. Damit die Gruppe
nicht Ihre Hand verletzen kann, sollte eine zweite Person die Regler- und Verteilergruppe halten, wäh-
rend Sie die Gasdruckfeder ausbauen.
1.
2.
3.
4.
5.
6.
7.
74

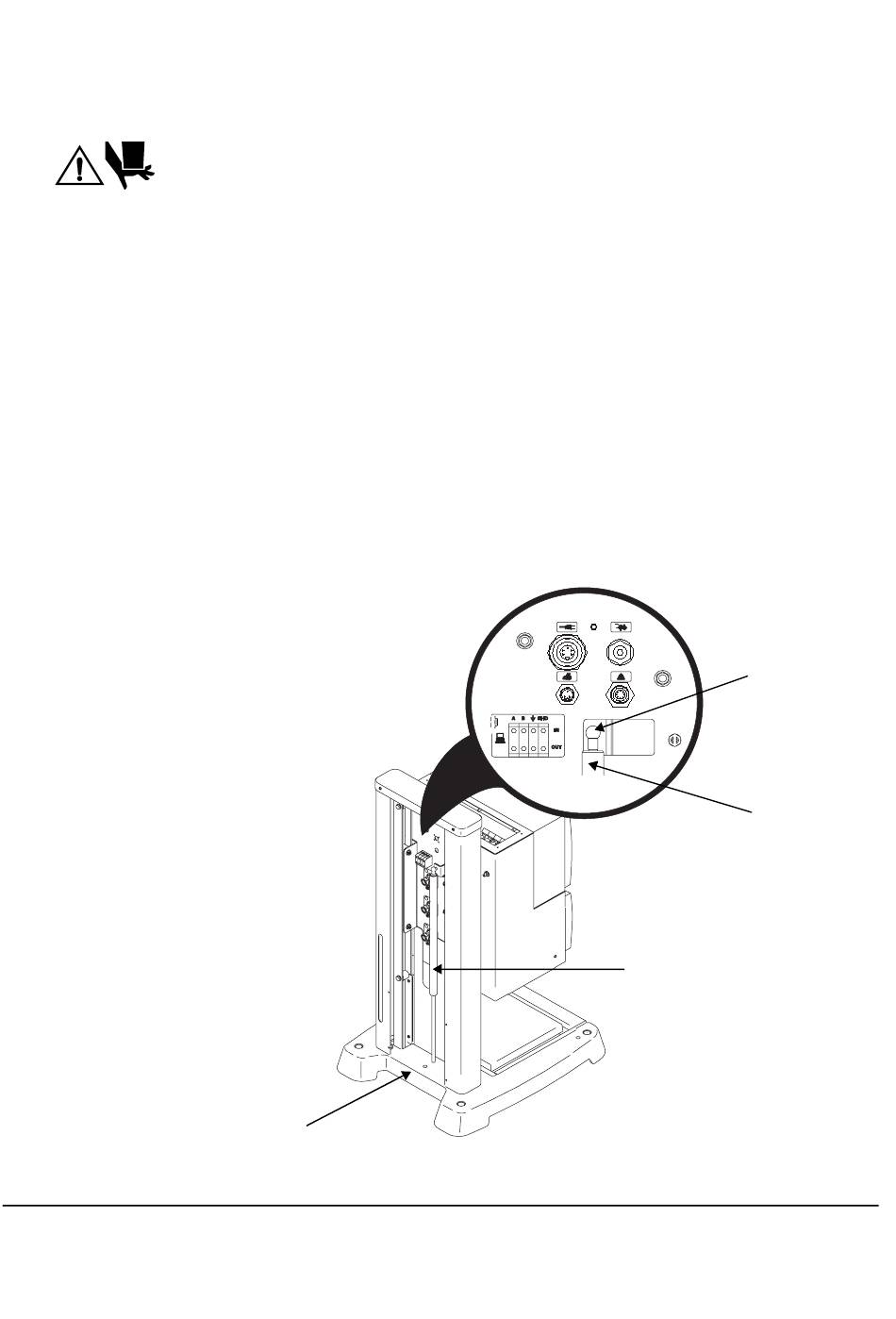

Entfernen Sie den Hebering (A) und die obere Blechkappe (B).
Entfernen Sie den Aluminiumquerträger (C) und die zwei oberen Gummistopper (D).
Lösen Sie den Abzug und sichern Sie die unverriegelte Position mit einem Plastik-Kabelbinder
(siehe Seite 12).
Heben Sie das ProBatch Flüssigkeitsgehäuse so weit hoch, wie es die Feder erlaubt.
Stützen Sie das Flüssigkeitsgehäuse in dieser Höhe, so daß es nicht hinunterfallen kann.
Lösen Sie die Kugel-/Lagergruppe (E) am oberen Teil der Gasdruckfeder (G) und schrauben Sie
dann die Gasdruckfeder vom Sockel (F) ab.
Gehen Sie beim Zusammenbauen in umgekehrter Reihenfolge vor und achten Sie dabei besonders
auf die Aluminiumextrusion, um sicherzustellen, daß die Teile beim Festziehen des Querträgers
parallel bleiben.
F
G
TI0980A
TI0980A
