309300 Betriebsanleitung - Benutzerhanbuch
Waage (D)

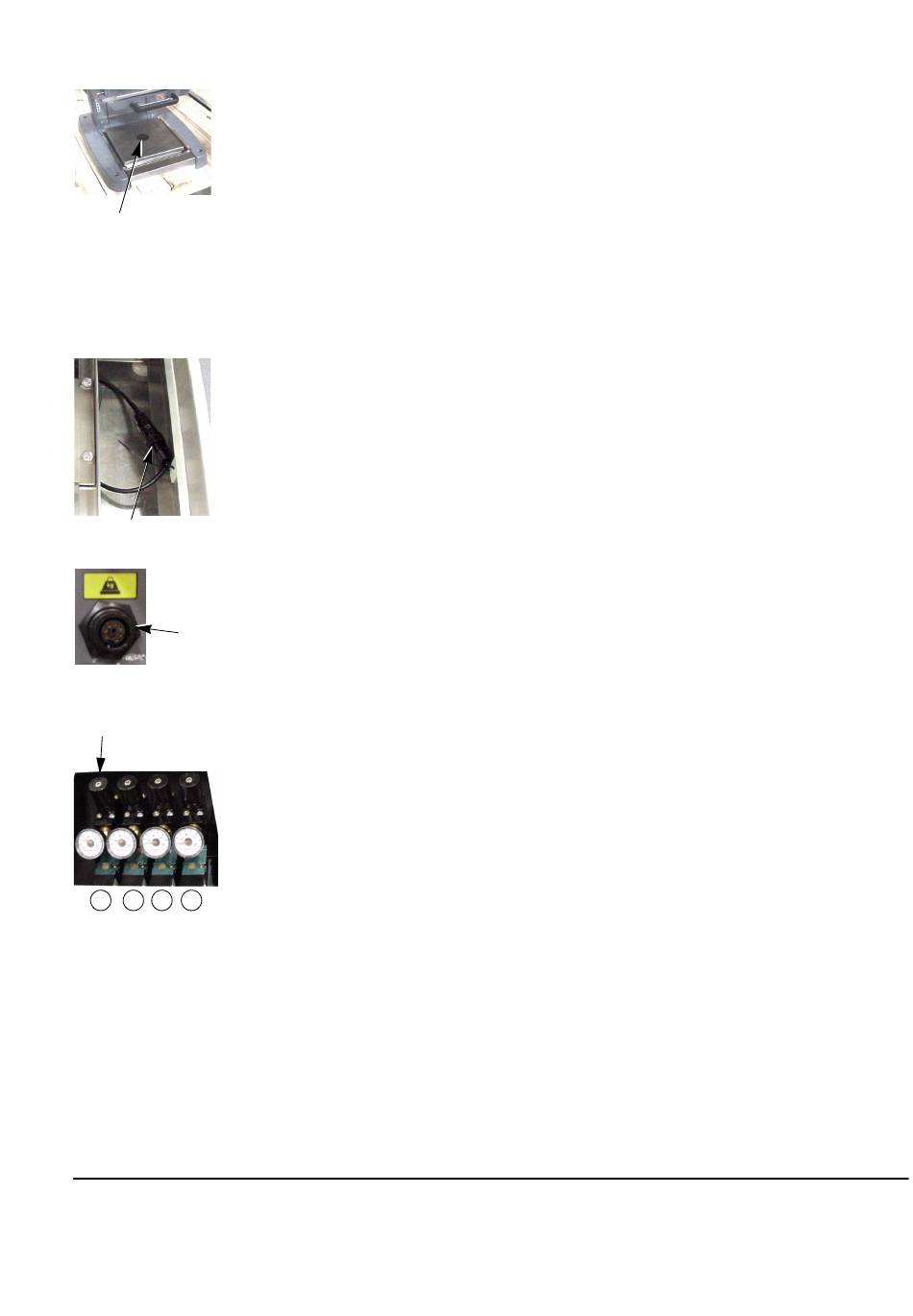

Die Waage sendet an die Steuerung Informationen über das Gewicht des ausgestoßenen Materials.
Anhang dieser Informationen sowie auf der Basis der Setup-Informationen und der im Run-Bildschirm
(Betrieb) eingegebenen Menge bestimmt der Regler, wann ein Extrusionsventil ein- bzw. ausgeschaltet
wird.
HINWEIS: Um eine Überbelastung der Waage zu verhindern, begrenzt die Software das maximale
D
Sollgewicht und den entsprechenden Volumendichteeintrag auf 22,7 kg. Wenn die Charge mehr als
22,7 kg wiegt, meldet das System einen Chargenmengenalarm und zeigt dabei die ausgewählte Farb-
nummer (Rezeptnummer) an.
HINWEIS: Das maximal zulässige Behältergewicht beträgt 9,1 kg. Stellen Sie nie eine Last von mehr
als 31,8 kg auf die Waage.
Die Waagtasse (D) kann herausgezogen werden, um einen manuellen Ausstoß in den Behälter zu
erleichtern, oder um den Behälter von der Waage herunterzunehmen. Wenn Sie die Waage während
eines automatischen Extrusionsvorgangs herausziehen, wird die Druckluftzufuhr zum Extrusionsventil
abgeschaltet und der Extrusionsvorgang gestoppt. Wenn Sie die Waage wieder ganz hineinschieben,
wird die Druckluftzufuhr wieder eingeschaltet, und der Extrusionsvorgang wird dort fortgesetzt, wo er
gestoppt wurde, sofern der Regler nicht ein Alarmsignal oder ein anderes Eingangssignal empfangen
hat.
Der Oberteil der Waage kann hochgehoben werden, um den Anschluß des Waagenkabels (E) an
der Waage zu reinigen oder zu überprüfen. Das andere Ende des Kabels wird an der Rückseite
E
des ProBatch-Geräts (F) angeschlossen.
F
Magnetventilbänke
G
Eine der zwei Sätze der Magnetventile ist druckgeregelt, während dies bei dem anderen Satz nicht
der Fall ist.
Geregelte Magnetventile (G)
Die Magnetventilbank auf der linken Seite des ProBatch-Systems besitzt vier druckgeregelte Magnet-
ventile (G). Die Magnetventile sind mit den Nummern 1 bis 4 gekennzeichnet und so eingestellt, daß
sie unterschiedliche Luftdrücke zu den ProBatch Materialreglern zuführen. Dadurch kann das System
die Durchflußrate in vier unterschiedlichen Stufen regeln.
4
3
2
1
Die vorgegebenen Magnetventileinstellungen sind:
HINWEIS: Der Einstellbereich für jede Stufe liegt zwischen 0,3 und 6,9.
Übersicht
Magnetventil 1 — 69 kPa (0,7 bar)
Magnetventil 2 — 138 kPa (1,4 bar)
Magnetventil 3 — 276 kPa (2,8 bar)
Magnetventil 4 — 552 kPa (5,5 bar)
11
