Jedem Material, das Sie im Setup konfigurieren, wird ein minimaler und ein maximaler Luftventildruck
zugewiesen. Die Mindesteinstellung dient zum Starten und Beenden der einzelnen Ausstöße. Die
vorgegebene Mindesteinstellung ist 1 [69 kPa (0,7 bar)]. Die Höchsteinstellung legt die maximale
Durchflußrate während des Ausstoßvorgangs fest. Die vorgegebene Höchsteinstellung ist 4 [552 kPa
(5,5 bar)].
Die Magnetventilen schalten schrittweise zwischen den beiden Druckeinstellungen um, um Spritzer beim
Extrudieren zu vermeiden. Beispiel: Wenn als Mindesteinstellung für ein Material 1 und als Höchstein-
stellung 3 ausgewählt wurde, beginnt das Ventil den Ausstoß mit 0,7 bar (Magnetventil 1), erhöht dann
den Druck auf 1,4 bar (Magnetventil 2), und erhöht den Druck dann weiter auf 2,8 bar (Magnetventil 3).
Wenn sich die Ausstoßmenge dem Sollwert nähert, wird der Ventilluftdruck von 2,8 bar (Magnetventil 3)
auf 1,4 bar (Magnetventil 2) und schließlich auf 0,7 bar (Magnetventil 1) verringert.
Informationen zum Ändern der Magnetventileinstellungen finden Sie auf Seite 47.

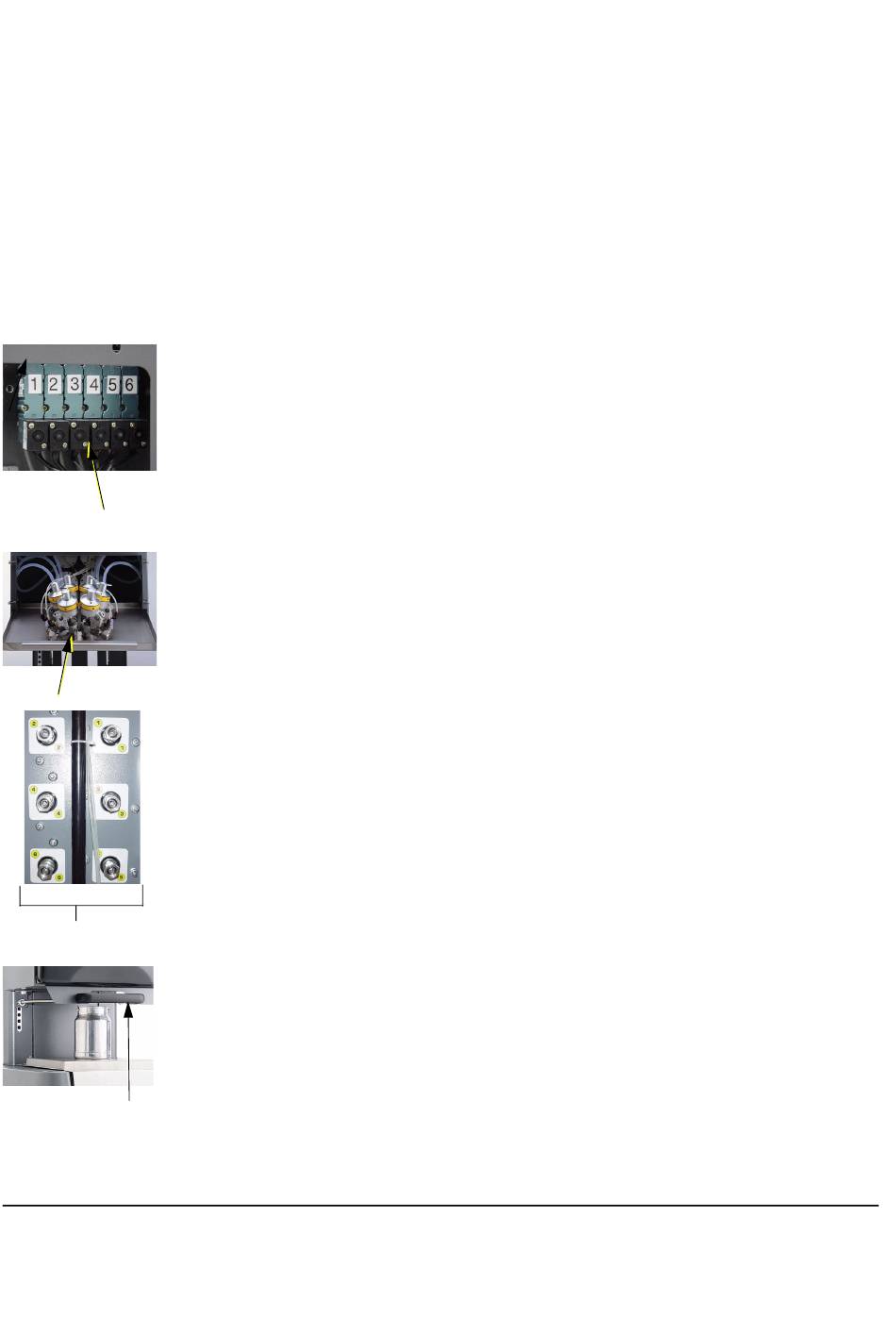

Ungeregelte Magnetventile (H)
Die Magnetventilbank auf der rechten Seite des ProBatch-Systems besitzt sechs ungeregelte Magnet-
ventile (H). Diese Magnetventile öffnen und schließen die automatischen Extrusionsventile, um einen
Ausstoßvorgang zu starten und zu stoppen.
HINWEIS: Beim Modell 244440 werden nur drei der sechs Magnetventile verwendet. Die anderen drei
Magnetventile stehen zur Verfügung, falls zusätzliche Extrusionsventilsätze angeschlossen werden.
H

Dosierventilverteiler (J)

Der Extrusionsventilverteiler (J) besitzt drei Extrusionsventile (Modell 244440) bzw. sechs Extrusions-
ventile (Modell 244441). Der Extrusionsventilverteiler kann herausgezogen werden, um die Ventile zu
überprüfen oder zu warten.
J
Die Nummern an den Ventilen entsprechen den Nummern an den Materialleitungsanschlüssen (K) auf
1
2
der Rückseite.
4
3
6
5
K

Griff (L)

Mit dem Griff (L) können Sie die Höhe des Extrusionspunktes an die Größe des verwendeten
Extrusionsbehälters anpassen (Seite 44). Der Griff für die Höheneinstellung des Extrusionspunktes
muß vor der Inbetriebnahme des Systems ganz eingeschoben werden.
HINWEIS: Stellen Sie immer die Extrusionshöhe und die Behälterposition richtig ein, um Spritzer
zu vermeiden und um sicherzustellen, daß das Material direkt in den Behälter ausgestoßen wird.
L
12
309300 Betriebsanleitung - Benutzerhanbuch
