Einstellungen

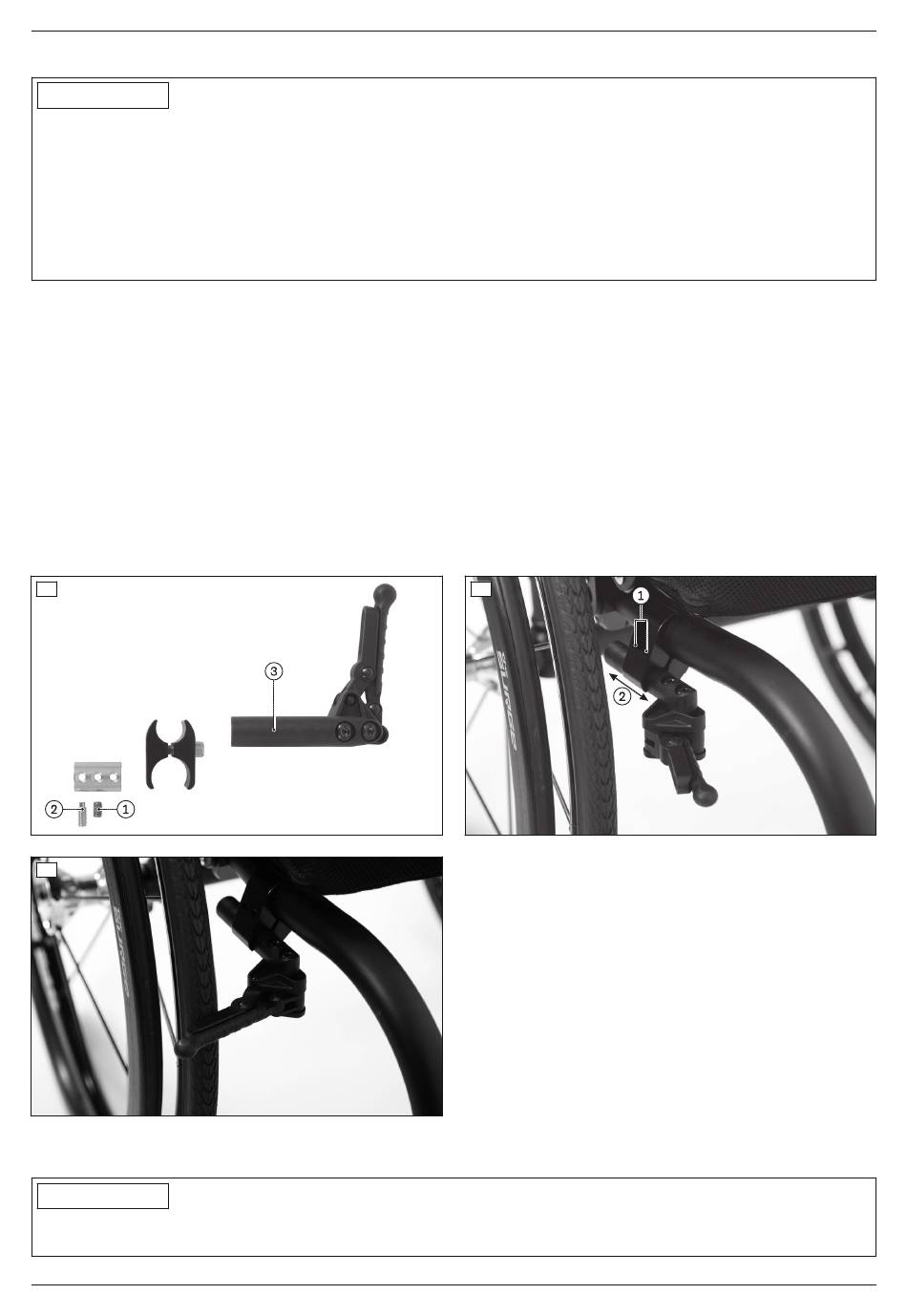

Einstellen der Scherenbremse: Version Outfront-Scherenbremse
INFORMATION
► Beachten Sie, dass sich im Bereich der Klemmschelle bei diesem Bremstyp ein Nutenstein befindet. Der Nu­
tenstein verhindert das Quetschen des Rahmenrohrs beim Festziehen der Innensechskantschrauben an der
Klemmschelle.
► Sollten Sie bei großen Einstellungsveränderungen der Bremse die Klemmschelle verschieben müssen, muss
der Nutenstein mit versetzt werden.
► Lösen Sie dazu den längeren Gewindestift im Nutenstein (siehe Abb. 35, Pos. 2), versetzen Sie den Nuten­
stein und ziehen Sie den Gewindestift wieder fest an. Der kleine Gewindestift in der Mitte dient lediglich zur
Führung in der Nut (siehe Abb. 35, Pos. 1).
1) Die Innensechskantschrauben in den Klemmschellen lösen (siehe Abb. 36, Pos. 1).
2) Die Bremsaufnahme der Scherenbremse stufenlos in der Klemmschelle verschieben/einstellen (siehe Abb. 36,
Pos. 2).
Je nach Einstellsituation kann es erforderlich sein, dass die Bremsenaufnahme von der Bremse demontiert und
gedreht montiert werden muss (siehe Abb. 35, Pos. 3).
INFORMATION: Nutzen Sie neue Innensechskantschrauben oder sichern Sie die vorhandenen Innen­
sechskantschrauben mit flüssiger Gewindesicherung.
3) Die Scherenbremse so montieren, dass eine volle Bremswirkung erreicht wird und zugleich die kollisionsfreie
Bewegungsfreiheit der schwenkenden Teile gewährleistet ist.
→ Die Scherenbremse darf im geöffneten Zustand nicht an den Rahmen anschlagen (siehe Abb. 36).
→ Der Rollstuhl darf sich bei festgestellter Bremse nicht schieben lassen (siehe Abb. 37).
4) Die Innensechskantschrauben mit 15 Nm festziehen (siehe Abb. 36, Pos. 1).
→ Die linke und rechte Scherenbremse müssen nach dem Einstellen dieselbe Bremswirkung haben.
35
37
Einstellen der Kniehebelbremse für die Einhandbedienung
INFORMATION
Zur Verstellung des Bremsandruckbolzens auf der aktiven Seite: siehe den Abschnitt „Einstellen der Kniehebel­
bremsen".
