8.6

Hauptwinkelgetriebe

Pos : 20.25.2 /BA/Wartung/Ölstands kontr olle bei waager ec hter Stellung vornehmen @ 12\mod_1224746945841_6.doc @ 153492
Hinweis
Ölstandskontrolle und Ölwechsel bei waagerechter Stellung der Maschine vornehmen!
Pos : 20.25.3 /BA/Wartung/Öl kontrolle_Wechsel/Vorsätze/X-Disc/Bild Hauptwinkelgetriebe X-Disc 6200_1 @ 38\mod_1266918065472_6.doc @ 353829
3

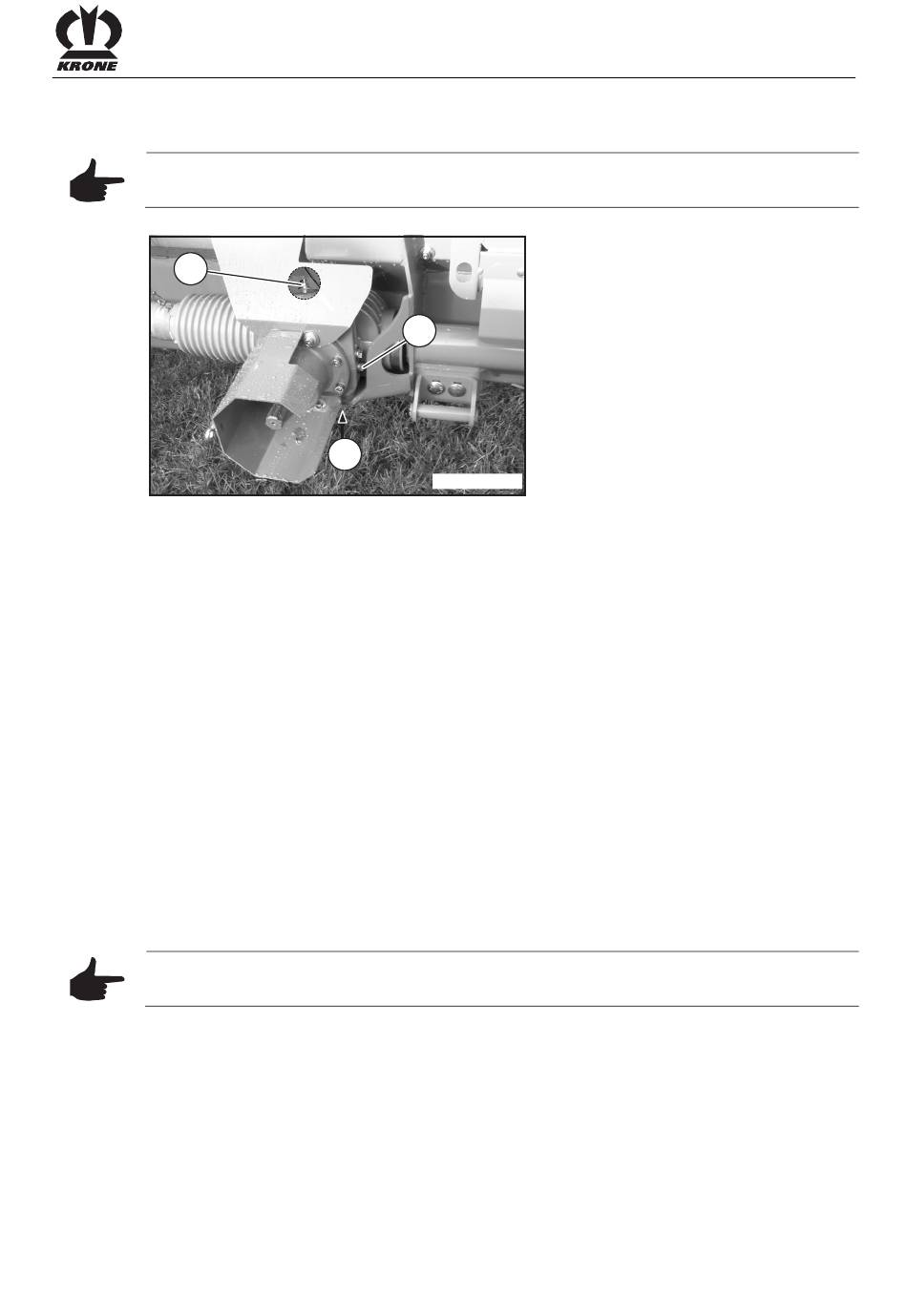

Abb. 16
Pos : 20.25.4 /BA/Wartung/Öl kontrolle_Wechsel/Öl kontr olle SAE 90 @ 0\mod_1197008973815_6.doc @ 15642
Ölkontrolle:
• Zeitinterwalle siehe Kapitel "Zeitintervalle für Ölkontrolle und Ölwechsel an den
Getrieben".
• Kontrollschraube (1) herausdrehen
• Ölniveau bis Bohrung (1)
• ggf. Öl nachfüllen (SAE 90)
• Kontrollschraube (1) eindrehen.
Pos : 20.25.5 /BA/Wartung/Öl kontrolle_Wechsel/Öl wechs el Versi on1 ( Bel üftungsfilter) @ 0\mod_1197010026283_6.doc @ 15740
Ölwechsel:
• Zeitinterwalle siehe Kapitel "Zeitintervalle für Ölkontrolle und Ölwechsel an den
Getrieben".
• Ölablassschraube (2) herausdrehen
• Öl in einen geeigneten Behälter auffangen
• Ölablassschraube (2) eindrehen
• Öl auffüllen (3) (Ölniveau bis Bohrung(1))
• Kontrollschraube (1) und Belüftungsfilter (3) wieder eindrehen.
Pos : 20.25.6 /BA/Wartung/Öl kontrolle_Wechsel/Ölqualität /Ölmenge: siehe Kapitel @ 0\mod_1197007859486_6.doc @ 15524
Ölqualität / Ölmenge: siehe Kapitel "Füllmengen und Schmiermittelbezeichnungen der
Getriebe"
Pos : 20.25.7 /BA/Wartung/Öl kontrolle_Wechsel/Altöl ordnungsgemäß entsorgen @ 0\mod_1197008117002_6.doc @ 15543
Hinweis
Altöl ordnungsgemäß entsorgen
Pos : 20.26 /BA/-----Seitenumbruc h------ @ 0\mod_1196175311226_0.doc @ 4158
1
2
GPS00002_1
Wartung
39
