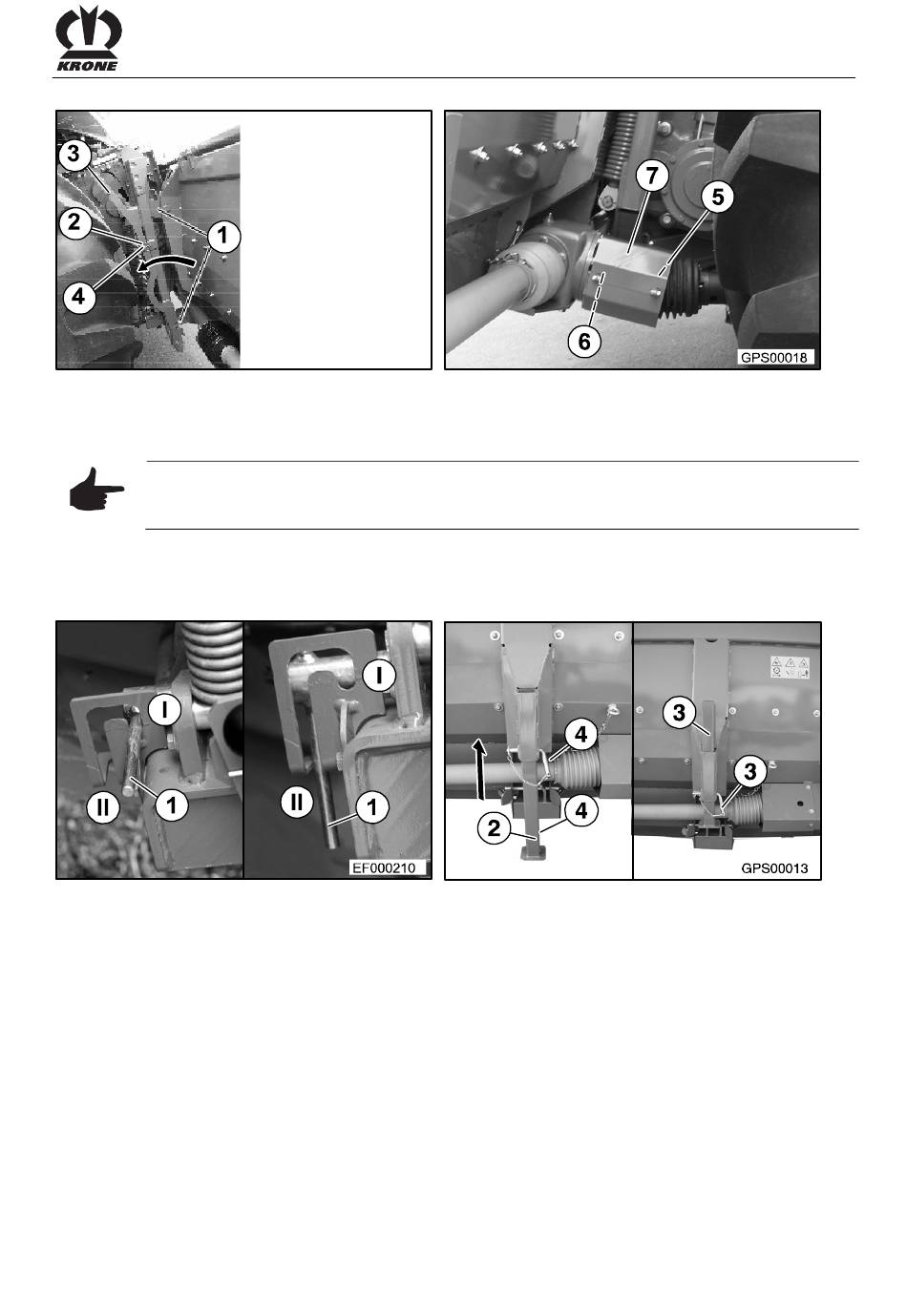

Abb. 9:
Verriegelungshebel (3) nach hinten schwenken und auf den Sperrbolzen (4) einrasten, mit
Federstecker(2) sichern.
Hinweis
Korrektes Einhaken des Pendelrahmens in den Aufnahmebolzen (1)und den
Verriegelungshaken auf beiden Seiten überprüfen.
•
Gelenkgabel (5) auf Antriebszapfen (6) des Hauptwinkelgetriebes schieben bis der
Verschluss einrastet.
•
Abdeckschutz (7) schließen
Abb. 10:
•
Pendelrahmen entriegeln, Verriegelungsbolzen (1) von Stellung I (verriegelt) in Stellung II
(entriegelt) umlegen.
•
Auf beiden Seiten Bolzen (3) aus den Abstellstützen (2) herausziehen.
•
Abstellstützen (2) nach oben schieben und mit Bolzen (3) in unterste Bohrung (4) sichern.
GPS00017
Inbetriebnahme
25
