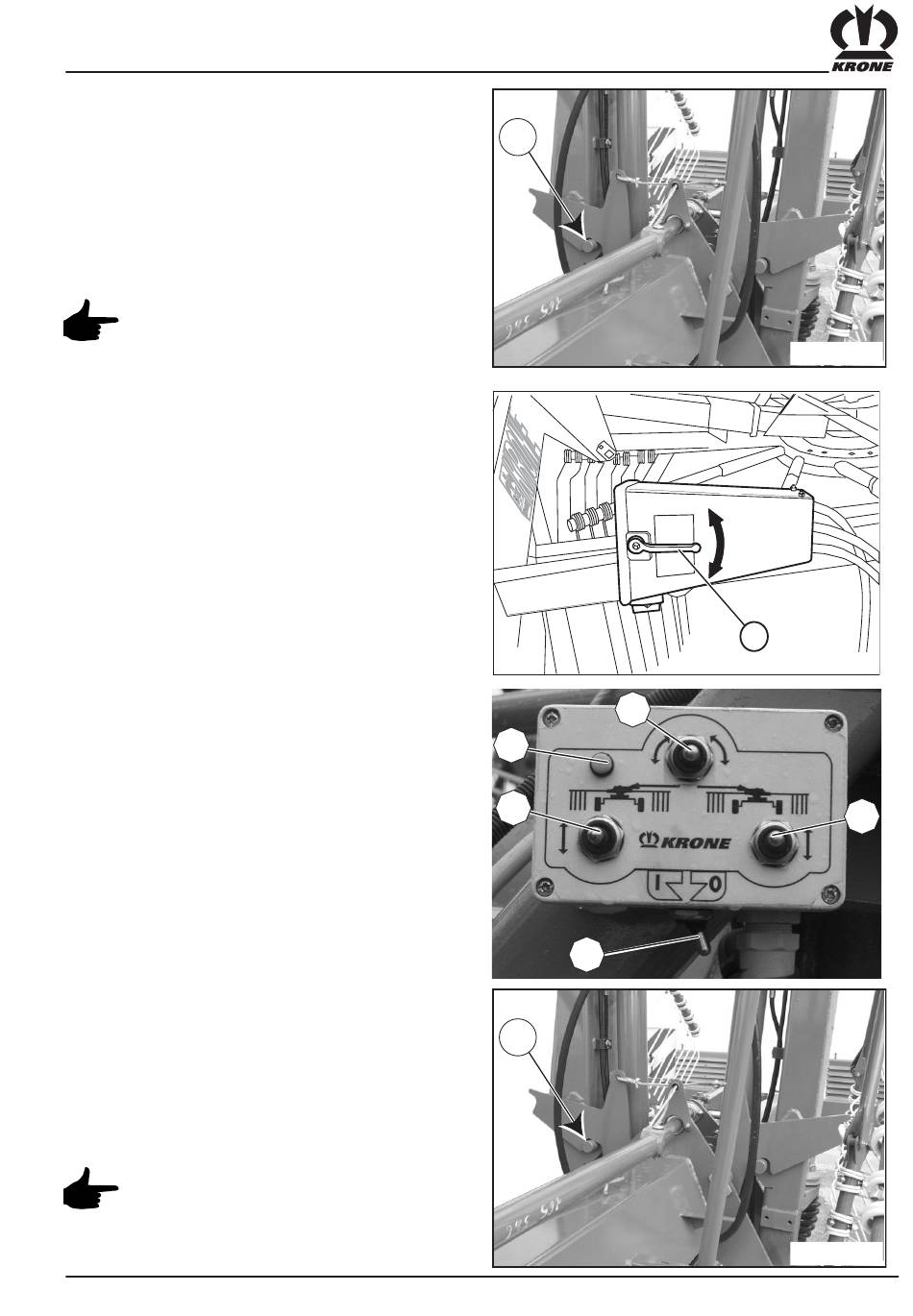

4.5.3 Kreiselarme heben - mechanisch

• Über das Zugseil die Verriegelung anheben und den
Betätigungshebel der Schlepperhydraulik auf
"Heben" stellen.
• Zugseil solange anziehen, bis der Anlagebolzen am
Schwaderarm an der Raststellung für die
Arbeitsposition vorbeigeführt ist. Schwaderarme
soweit anheben, bis die Verriegelung in der
Transportstellung einrastet.
Achten sie darauf, dass die Transport-
verriegelung richtig einrastet und das
Betätigungsseil nicht spannt.
4.5.4 Kreiselarme heben - hydraulische
Einkreiselaushebung
• Umschalthahn (1) in Mittelstellung bringen.
• Über das Zugseil die Verriegelung anheben und den
Betätigungshebel der Schlepperhydraulik auf
"Heben" stellen.
• Zugseil solange anziehen, bis der Anlagebolzen am
Schwaderarm an der Raststellung für die
Arbeitsposition vorbeigeführt ist. Schwaderarme
soweit anheben, bis die Verriegelung in der
Transportstellung einrastet.
4.5.5 Kreiselarme heben - elektrisch
(optional)
Elektrische Bedienung
• Bedienung einschalten (0 > 1)
• Schalter (5) in Mittelstellung bringen.
(nur bei Swadro 700; Swadro 800)
• Über das Zugseil die Verriegelung anheben und den
Betätigungshebel der Schlepperhydraulik auf
"Heben" stellen.
• Zugseil solange anziehen, bis der Anlagebolzen am
Schwaderarm an der Raststellung für die
Arbeitsposition vorbeigeführt ist. Schwaderarme
soweit anheben, bis die Verriegelung in der
Transportstellung einrastet.
Achten sie darauf, dass die Transport-
verriegelung richtig einrastet und das
Betätigungsseil nicht spannt.
Handhabung des Schwaders im Einsatz
1
2
3
1
1
5
1
SW700013
K S 5 6 8 0 0 1
4
SW700005
SW700013
IV - 7
