3.3.7 Funktion der Schalter an der Bedien-
einheit (optional)
Mit der Bedieneinheit werden verschiedene Funktionen des
Schwaders dierekt gesteuert oder vorgewählt. Grundsätz-
lich gilt:
Es darf an der Bedieneinheit immer nur
eine Funktion zur Zeit betätigt werden.
Die Schalter für die anderen Funktionen
müssen in Neutralstellung stehen.
Um zu vermeiden, daß Funktionen irr-
tümlich ausgelöst werden, sollte die Be-
dieneinheit nach der Benutzung wieder
ausgeschaltet werden.

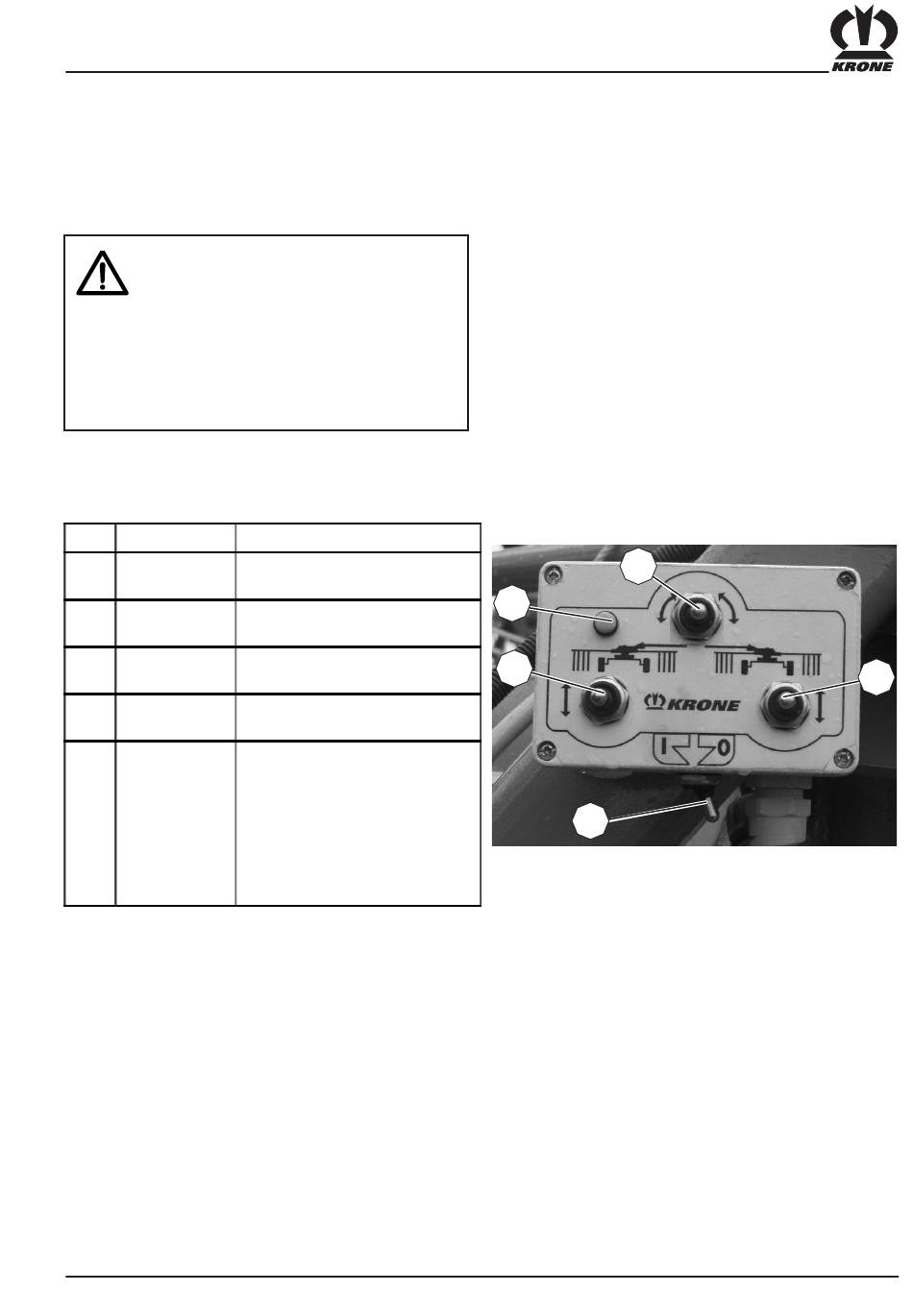

Die folgende Tabelle erklärt die Funktion der einzelnen
Schalter.
Pos. Bezeichnung
1 Hauptschalter
2 Kontrolleuchte
(grün)
3 Kippschalter
(tastend)
4 Kippschalter
(tastend)
5 Kippschalter
Funktion
Schaltet die Bedieneinheit ein
und aus
Leuchtet, wenn die
Bedieneinheit eingeschaltet ist
Einstellung der Arbeitstiefe links
Einstellung der Arbeitstiefe
rechts
Wählt den Kreiselarm an, der
angehoben oder gesenkt
werden soll. Die eigentliche
Bewegung wird mit der
Traktorhydraulik ausgeführt.
In Mittelstellung werden beide
Kreisel gleichzeitig angehoben
bzw. abgesenkt.
Einsatzvorbereitung
5
2
3
1
4
SW700005
III - 5
