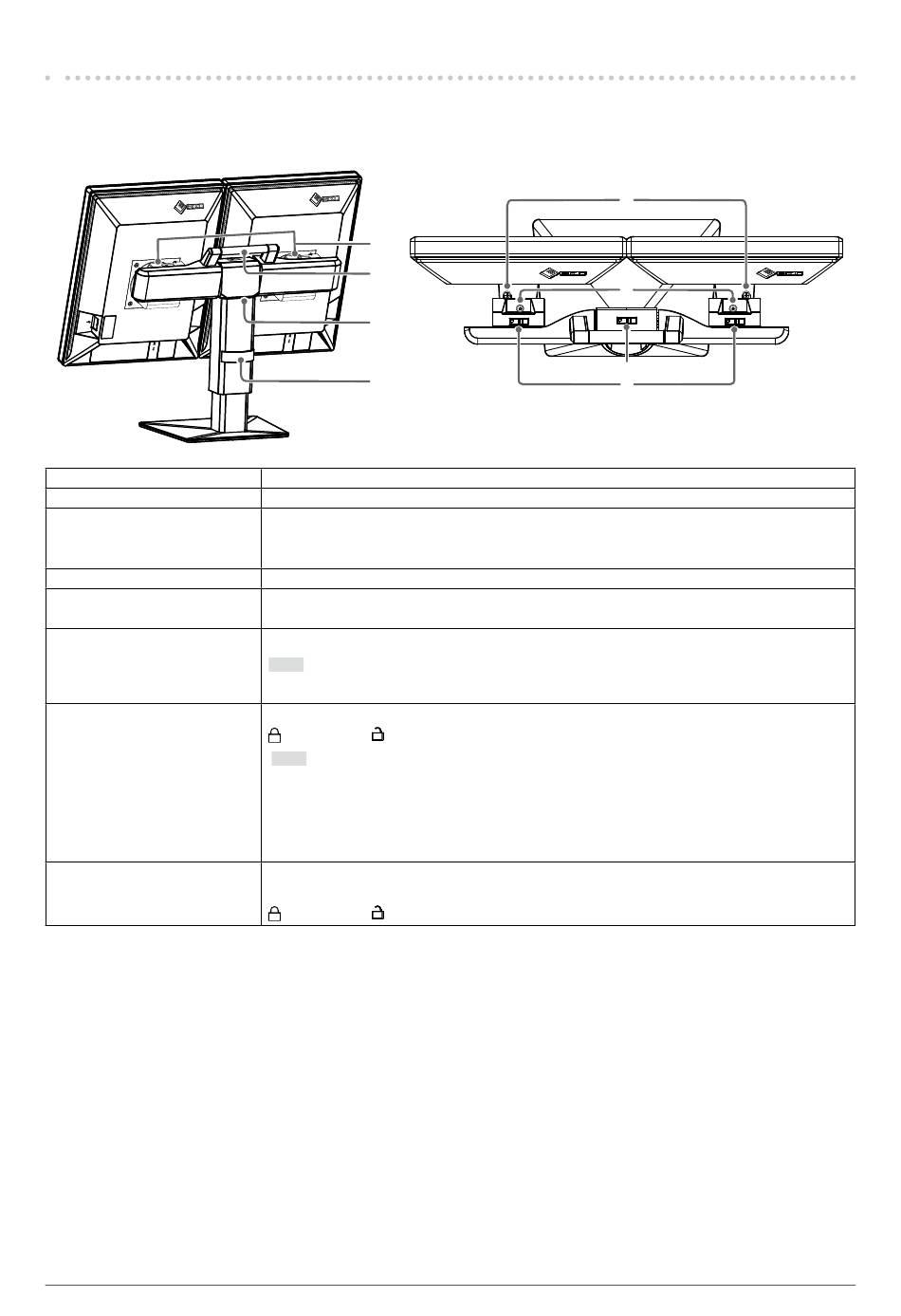

各部の名称と機能
モニター部の各部の名称と機能については、取扱説明書の「各部の名称と機能」を参照してください。
背面
1. マウントユニット
2. ハンドル
3. スタンド
4. ケーブルホルダー
5. ローテーションねじ
6. スウィーベルロックねじ
7. チルトロック
8. マウントロック
2
天面
1
2
3
4
モニター部とスタンドを結合します。
運搬用ハンドルです。
次のことが可能です。
• • 各モニターの位置や左右の角度の調整
• • モニター全体の上下、左右の角度調整や高さの調整
ケーブルを収納します。
ねじを回すことで、それぞれのモニター画面を時計回り、反時計回りに回転させてモ
ニター間の隙間を調整します。
ねじを締めることで、左右方向の角度を固定します。
参考
• • 出荷状態では固定されていません。
モニターの上下方向の角度を0˚に固定します。
：固定状態、 ：解除状態
参考
• • 出荷状態では、0˚に固定されています。モニターのチルト角を変更する場合は、固
定を解除してください。
• • この製品を運搬する場合は、モニターの上下角度を0˚にし、チルトロックを固定状
態にしてください。角度が固定されることで運搬しやすくなります。
マウントユニットをスタンドユニットに固定します。
マウントユニットをスタンドユニットから外す場合は、固定を解除してください。
：固定状態、 ：解除状態
5
6
7
8
