Commandes et fonctions

Pour obtenir des informations sur les noms des pièces et les fonctions du moniteur, reportez-vous à
« Commandes et fonctions » dans la Notice d'instruction.

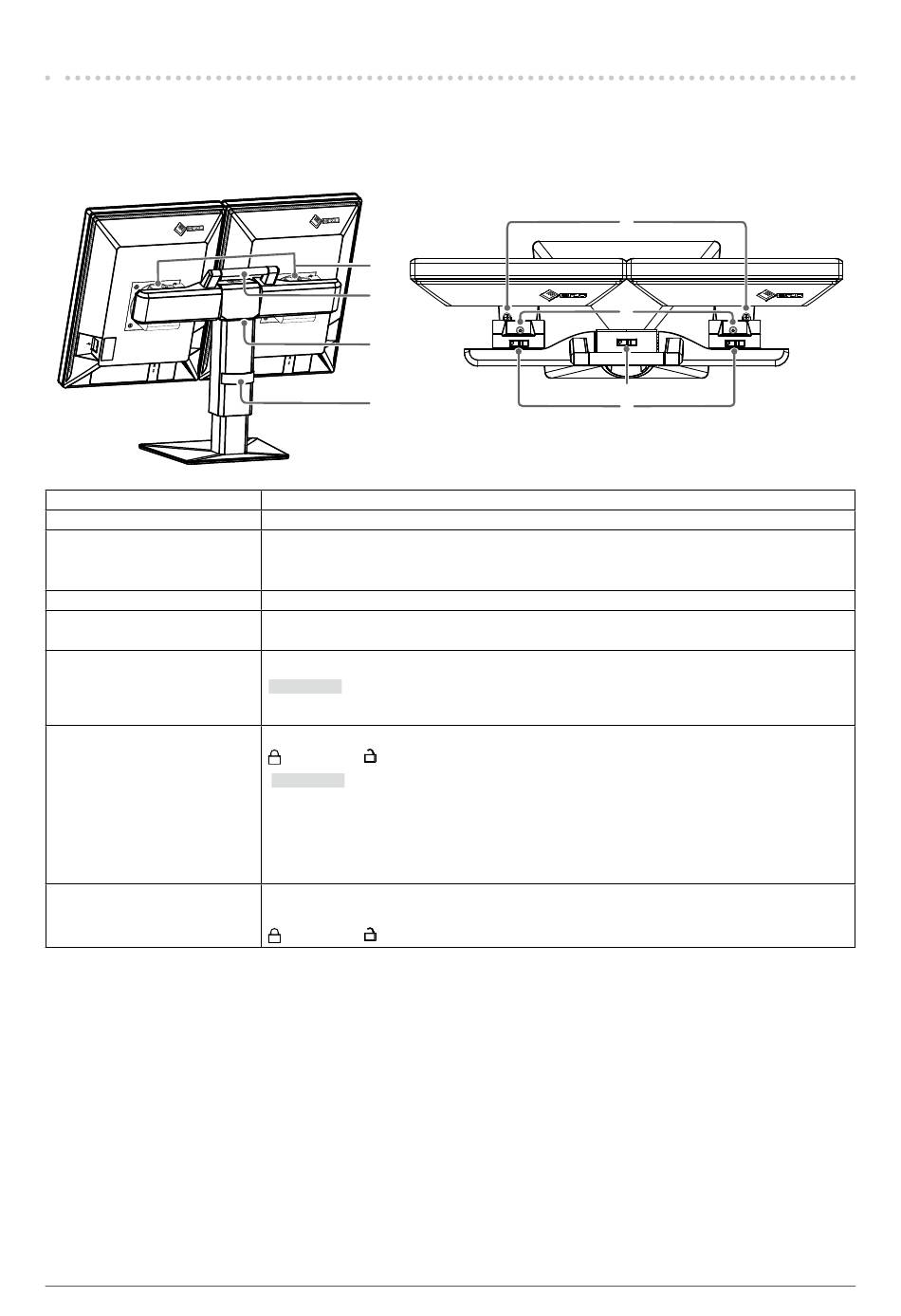

Vue arrière
1. Support
2. Poignée
3. Pied
4. Enveloppe de câbles
5. Vis de rotation
6. Vis de verrouillage de
pivotement
7. Verrou d'inclinaison
8. Verrou du support
2
Vue du dessus
1
2
3
4
Relie le moniteur au pied.
Cette poignée est utilisée pour le transport.
Le pied vous permet de :
• Régler la position et l'angle horizontal de chaque moniteur.
• Régler l'angle vertical / horizontal et la hauteur du moniteur entier
Maintient les câbles du moniteur.
Lorsque vous tournez cette vis, vous pouvez tourner chaque écran de moniteur dans
le sens horaire ou antihoraire pour régler la taille de l'espace entre les moniteurs.
Serrer cette vis verrouille l'angle horizontal.
Remarque
• La vis n'est pas bloquée avant l'expédition.
Verrouille l'angle vertical du moniteur sur 0˚.
: verrouillé, : déverrouillé
Remarque
• L'angle est verrouillé sur 0˚ avant l'expédition. Pour changer l'angle d'inclinaison du
moniteur, débloquez le verrou.
• Lorsque vous transportez le produit, réglez l'angle vertical du moniteur sur 0˚ et
enclenchez le verrou d'inclinaison. Cela facilite le transport du produit.
Verrouille le support au pied.
Pour retirer le support du pied, débloquez le verrou du support.
: verrouillé, : déverrouillé
5
6
7
8
