Bedienelemente und Funktionen

Für Informationen zu den Teilebezeichnungen und Funktionen des Monitors siehe „Bedienelemente und
Funktionen" in der Gebrauchsanweisung.

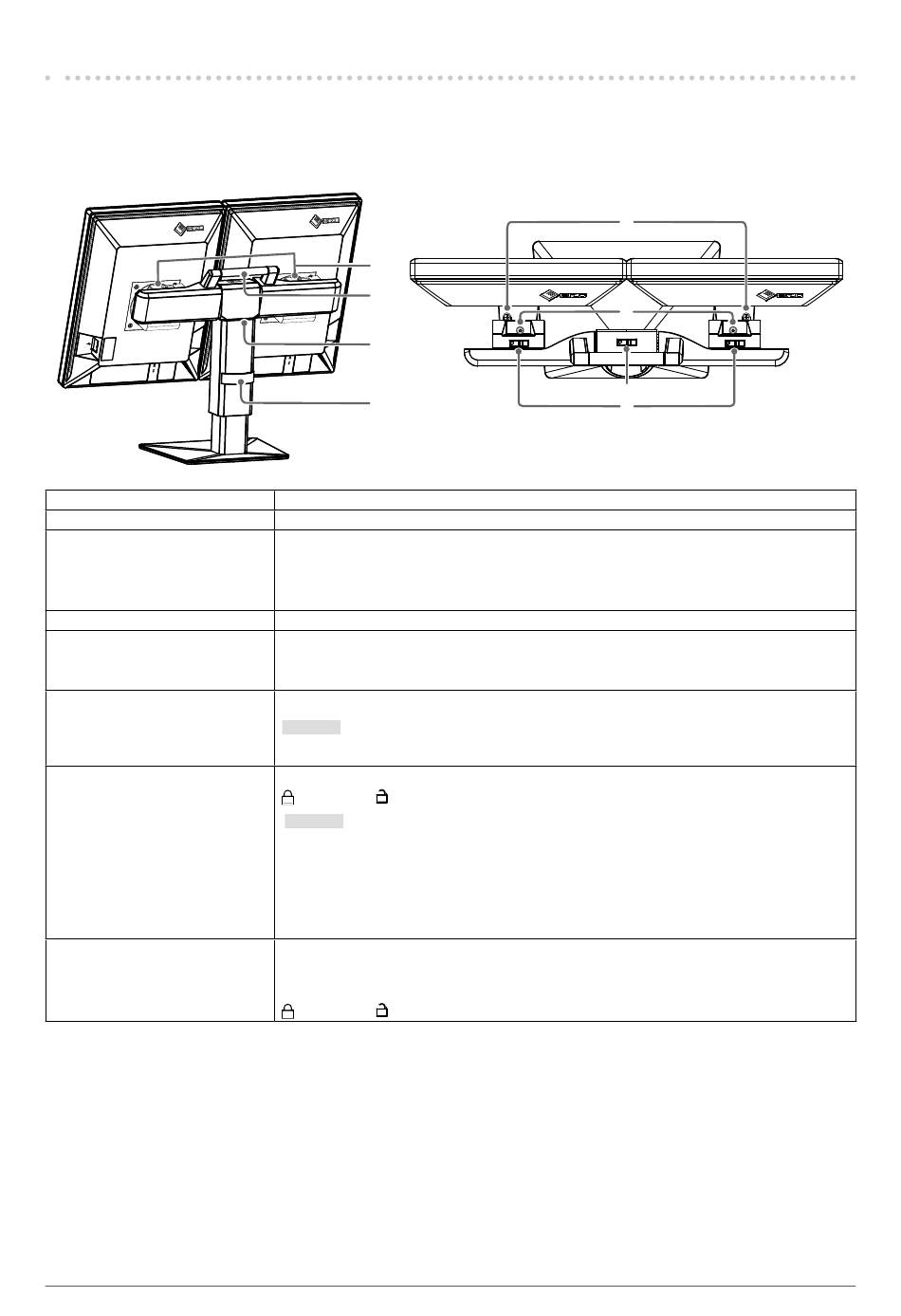

Ansicht von hinten
1. Montageeinheit
2. Griff
3. Standfuß
4. Kabelabdeckung
5. Rotationsschraube
6. Drehverschlussschraube
7. Neigungssperre
8. Befestigungssperre
2
Ansicht von oben
1
2
3
4
Verbindet den Monitor mit dem Standfuß.
Dieser Griff wird zum Transport des Monitors genutzt.
Der Standfuß ermöglicht:
• das Einstellen der Position und des horizontalen Winkels jeden Monitors.
• das Einstellen des vertikalen / horizontalen Winkels und der Höhe des
gesamten Monitors.
Hält die Anschlusskabel zusammen.
Durch Rotieren dieser Schraube kann jeder Monitorbildschirm im oder gegen
den Uhrzeigersinn gedreht werden, um den Abstand zwischen den Monitoren
einzustellen.
Das Festdrehen dieser Schraube befestigt den horizontalen Winkel.
Hinweis
• Die Schraube wird vor dem Versand nicht gesperrt.
Befestigt den vertikalen Winkel des Monitors bei 0˚.
: Gesperrt, : Gelöst
Hinweis
• Der Winkel wird vor dem Versand bei 0˚ befestigt. Lösen Sie zur Änderung des
Neigungswinkels des Monitors die Sperre.
• Stellen Sie beim Transportieren dieses Produkts den vertikalen Winkel des
Monitors auf 0˚ und stellen Sie die Neigungssperre ein. Dies erleichtert den
Transport des Produkts.
Befestigt die Montageeinheit am Standfuß.
Um die Montageeinheit vom Standfuß zu entfernen, lösen Sie die
Befestigungssperre.
: Gesperrt, : Gelöst
5
6
7
8
