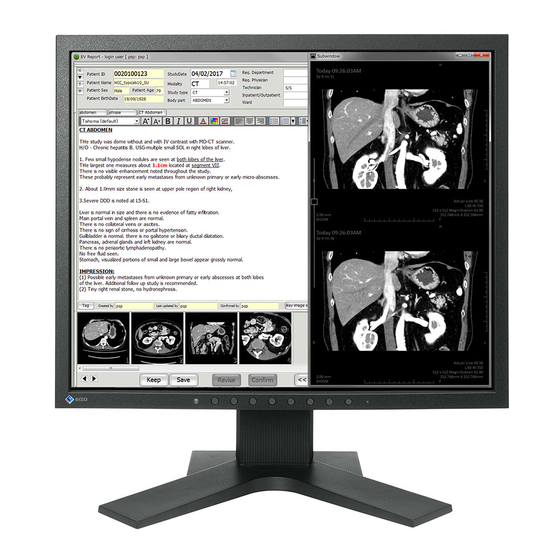

Gebrauchsanweisung
LCD-Farbmonitor
Wichtig
Lesen Sie dieses „Gebrauchsanweisung" und das
„Installationshandbuch" (separater Band) aufmerksam durch, um sich
mit der sicheren und effizienten Bedienung vertraut zu machen.
Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
• Informationen zur Anpassung und zu den Einstellungen des Monitors
finden Sie im „Installationshandbuch".
• Besuchen Sie unsere Website für die neusten Informationen über
unser Zubehör, einschließlich des „Gebrauchsanweisung" :
http://www.eizoglobal.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo RadiForce MX194
Inhaltszusammenfassung für Eizo RadiForce MX194
- Seite 1 Gebrauchsanweisung LCD-Farbmonitor Wichtig Lesen Sie dieses „Gebrauchsanweisung“ und das „Installationshandbuch“ (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. • Informationen zur Anpassung und zu den Einstellungen des Monitors finden Sie im „Installationshandbuch“.
-
Seite 2: Sicherheitssymbole
Die Produktspezifikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise –... -
Seite 3: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN Wichtig • Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich. • Lesen Sie diesen Abschnitt und die Warnhinweise am Monitor sorgfältig durch, um Personensicherheit und richtige Wartung zu gewährleisten. - Seite 4 Ein an einer ungeeigneten Stelle aufgestelltes Gerät kann herunterfallen und dabei Verletzungen oder Geräteschäden verursachen. Fällt das Gerät herunter, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an Ihren lokalen EIZO- Handelsvertreter. Arbeiten Sie nicht mit einem beschädigten Gerät, da Brand- und Stromschlaggefahr besteht Verwenden Sie das Gerät an einem geeigneten Platz.
- Seite 5 Stellen Sie vor der Installation sicher, dass Tische, Wände und andere Installationsflächen eine ausreichende mechanische Stärke aufweisen. Sollte das Gerät heruntergefallen sein, wenden Sie sich an Ihren lokalen EIZO-Handelsvertreter. Arbeiten Sie nicht mit einem beschädigten Gerät. Die Verwendung eines beschädigten Geräts kann Feuer oder einen Stromschlag verursachen. Wenn Sie den Kippträger wieder anbringen, verwenden Sie die gleichen Schrauben, und ziehen Sie sie sorgfältig fest.
- Seite 6 ACHTUNG Tragen Sie das Gerät vorsichtig. Ziehen Sie das Netzkabel und andere Kabel ab, wenn Sie das Gerät tragen. Das Tragen des Geräts mit angeschlossenem Netzkabel und anderen Kabeln ist gefährlich und kann zu Verletzungen führen. Befördern oder platzieren Sie das Gerät nur gemäß den angegebenen Methoden. •...
-
Seite 7: Hinweis Für Diesen Monitor
• Die in diesem Handbuch aufgeführten technischen Daten gelten nur bei Verwendung folgender Materialien: - Zu diesem Gerät mitgelieferte Netzkabel - Durch uns spezifizierte Signalkabel • Verwenden Sie ausschließlich EIZO-Zubehör, das von EIZO zur Verwendung mit diesem Gerät angegeben wurde. Vorsichtsmaßnahmen für die Verwendung •... -
Seite 8: Zur Verwendung Des Monitors Über Einen Längeren Zeitraum
Zur Verwendung des Monitors über einen längeren Zeitraum ● Qualitätskontrolle • Die Anzeigequalität von Monitoren wird durch die Qualität der Eingangssignale und den Qualitätsverlust des Produkts beeinflusst. Führen Sie visuelle Prüfungen und regelmäßige Konstanzprüfungen durch, um medizinische Standards / Leitlinien zu erfüllen, die für Ihre Anwendung gelten, und führen Sie bei Bedarf eine Kalibrierung durch. -
Seite 9: Inhaltsverzeichnis
INHALT ..............9 Kapitel 1 Einführung ........10 1-1. Merkmale............10 1-2. Verpackungsinhalt ........10 ● EIZO LCD Utility Disk ........10 1-3. Steuerung und Funktionen ......11 Kapitel 2 Installation / Verbindung ....12 2-1. Vor der Installation des Produkts ....12 ● Hinweise zur Installation ........12 2-2. -
Seite 10: Kapitel 1 Einführung
DisplayPort - DisplayPort 4 Stck) ● EIZO LCD Utility Disk Die folgenden Elemente sind auf der EIZO LCD Utility Disk (CD-ROM) enthalten. Siehe die Datei Readme.txt auf der CD-ROM für Vorgehensweisen zur Inbetriebnahme der Software oder Dateireferenz. • Datei Readme.txt •... -
Seite 11: Steuerung Und Funktionen
1-3. Steuerung und Funktionen 1. Umgebungslichtsensor Dieser Sensor misst die Beleuchtung mit der RadiCS / RadiCS LE-Funktion, die Änderungen in der Beleuchtung überwacht. Lesen Sie dazu das Benutzerhandbuch für RadiCS / RadiCS LE. Die von diesem Sensor gemessenen Werte spiegeln sich nicht in der RadiCS- Umgebungsbeleuchtung wider, da der Sensor vereinfacht ist. -
Seite 12: Kapitel 2 Installation / Verbindung
Kapitel 2 Installation / Verbindung 2-1. Vor der Installation des Produkts Lesen Sie „VORSICHTSMASSNAHMEN“ (Seite 3) sorgfältig durch und befolgen Sie stets die Anweisungen. Wenn Sie dieses Produkt auf einem Tisch mit lackierter Oberfläche aufstellen, kann die Farbe aufgrund der Beschaffenheit des Gummis unter Umständen am Standfuß anhaften. Überprüfen Sie die Oberfläche des Tischs, bevor Sie das Produkt einsetzen. -
Seite 13: Anschließen Von Kabeln
2-2. Anschließen von Kabeln Achtung • Überprüfen Sie, ob der Monitor und der PC ausgeschaltet sind. • Wenn der vorhandene Monitor gegen diesen Monitor ausgetauscht wird, schlagen Sie unter „4-2. Kompatible Auflösungen“ (Seite 17) nach, um vor dem Verbinden des PC die PC-Einstellungen bezüglich Auflösung und vertikaler Abtastfrequenz den bei diesem Monitor verfügbaren Werten anzupassen. -
Seite 14: Einschalten Des Geräts
2-3. Einschalten des Geräts Drücken Sie , um den Monitor einzuschalten. Die Netzkontroll-LEDs des Monitors leuchten grün. Wenn die Anzeige nicht leuchtet, siehe „Kapitel 3 Kein Bild-Problem“ (Seite 15). Schalten Sie den PC ein. Das Schirmbild wird angezeigt. Wenn nach dem Einschalten kein Schirmbild angezeigt wird, finden Sie unter „Kapitel 3 Kein Bild- Problem“... -
Seite 15: Kapitel 3 Kein Bild-Problem
Kapitel 3 Kein Bild-Problem Problem Mögliche Ursache und Lösung 1. Kein Bild • Prüfen Sie, ob das Netzkabel ordnungsgemäß • Die Netzkontroll-LED leuchtet nicht. angeschlossen ist. • Drücken Sie • Anzeigenstatus: Grün. • Erhöhen Sie im Einstellungsmenü die Werte für „Helligkeit“, „Kontrast“... -
Seite 16: Kapitel 4 Technische Daten
Kapitel 4 Technische Daten 4-1. Liste der technischen Daten LCD-Display Hintergrundbeleuchtung Größe 48 cm (19,0 Zoll) (48,1 cm diagonal) Auflösung 1280 Punkte × 1024 Zeilen Anzeigegröße (H × V) 376,3 mm × 301,0 mm Punktabstand (H × V) 0,294 mm × 0,294 mm Darstellbare Farben Max. -
Seite 17: Kompatible Auflösungen
Umgebungsbedingungen Temperatur -20 ˚C - 60 ˚C bei Transport / Lagerung Luftfeuchte 10 % - 90 % relative Luftfeuchte (keine Kondensierung) Luftdruck 200 hPa - 1060 hPa *1 Wenn der DVI-Eingang verwendet wird, der USB-Ausgang nicht verbunden ist, „Autom. Eingabeerkennung“: „Aus“, „Energiesp.“: „Ein“... -
Seite 18: Zubehör
EIZO „AAH-02B3W“: Schwenkarm mit Wandaufhängung Kalibrierkit EIZO „RadiCS UX2“ Ver. 4.6.3 oder höher Netzwerk-QC-Management-Software EIZO „RadiNET Pro“ Ver. 4.6.3 oder höher EIZO „RadiNET Pro Lite“ Ver. 4.6.3 oder höher Reinigungssatz EIZO „ScreenCleaner“ Signalkabel (Display Port - Display Port) PP200 Signalkabel (DVI-D - DVI-D) -
Seite 19: Anhang
Anhang Medizinische Standards • Das Endprodukt entspricht der Anforderung IEC60601-1-1. • Elektrische Geräte können elektromagnetische Wellen abgeben, die den Betrieb des Monitors beeinflussen, einschränken oder eine Fehlfunktion des Monitors hervorrufen können. Installieren Sie das Gerät in einer sicheren Umgebung, in der diese Auswirkungen vermieden werden. Geräteklassifizierung - Schutz gegen elektrischen Schlag : Klasse I - EMC-Klasse: EN60601-1-2:2015 Gruppe 1 Klasse B... -
Seite 20: Informationen Zur Elektromagnetischen Verträglichkeit (Emv)
Verwenden Sie unbedingt die dem Produkt beiliegenden Kabel oder von EIZO spezifizierte Kabel. Die Verwendung von anderen als den von EIZO für dieses Gerät spezifizierten oder bereitgestellten Kabeln kann zu erhöhter elektromagnetischer Strahlung oder verringerter elektromagnetischer Störfestigkeit dieses Geräts und unsachgemäßem Betrieb führen. - Seite 21 Technische Beschreibungen Elektromagnetische Strahlung Der RadiForce-Monitor ist für die Verwendung in den unten aufgeführten elektromagnetischen Umgebungen vorgesehen. Der Kunde oder Benutzer des RadiForce-Monitors muss sicherstellen, dass das Gerät in einer solchen Umgebung verwendet wird. Strahlungstest Konformität Elektromagnetische Umgebung - Hinweise RF-Strahlung Gruppe 1 Der RadiForce-Monitor verwendet RF-Strahlung nur für den internen Betrieb.
-
Seite 22: Elektromagnetische Störfestigkeit
Elektromagnetische Störfestigkeit Der RadiForce-Monitor wurde mit folgenden Übereinstimmungspegeln gemäß den in IEC / EN60601-1-2 festgelegten Prüfanforderungen für professionelle Gesundheitseinrichtungsumgebungen geprüft. Kunden und Benutzer eines RadiForce-Monitors müssen sicherstellen, dass der RadiForce-Monitor in den folgenden Umgebungen verwendet wird: Störfestigkeits- Messpegel für Übereinstim- Elektromagnetische Umgebung - test professionelle... - Seite 23 Empfohlener Mindestabstand zwischen tragbaren oder mobilen RF-Kommunikationsgeräten und dem RadiForce-Monitor Der Monitor ist für die Verwendung in einer elektromagnetischen Umgebung vorgesehen, in der Störungen durch elektromagnetische Strahlung kontrolliert werden. Der Kunde oder Benutzer des RadiForce-Monitors kann zur Verhinderung elektromagnetischer Störungen beitragen, indem er einen Mindestabstand zwischen tragbaren und mobilen RFKommunikationsgeräten (Sender) und dem RadiForce-Monitor einhält.
- Seite 24 153 Shimokashiwano, Hakusan, Ishikawa 924-8566 Japan 中国苏州市苏州工业园区展业路 8 号中新科技工业坊 5B Siemensallee 84, 76187 Karlsruhe, Germany 00N0N072A1 http://www.eizoglobal.com IFU-MX194-6 Copyright © 2018 EIZO Corporation. All rights reserved. 1st Edition-March, 2018 Printed in Japan.
