Zorg er bij het uitpakken voor dat de controller niet kan vallen of
stoten te verduren krijgt. Laat de verpakking niet ergens buiten
achter. Het verpakkingsmateriaal is volledig recyclebaar en voldoet
aan de EEG milieurichtlijn 85/399. Alvorens de controller te
installeren, moeten enkele verbindingskabels worden voorbereid,
zoals bijvoorbeeld kabels voor verbinding met de voeding, kabels voor

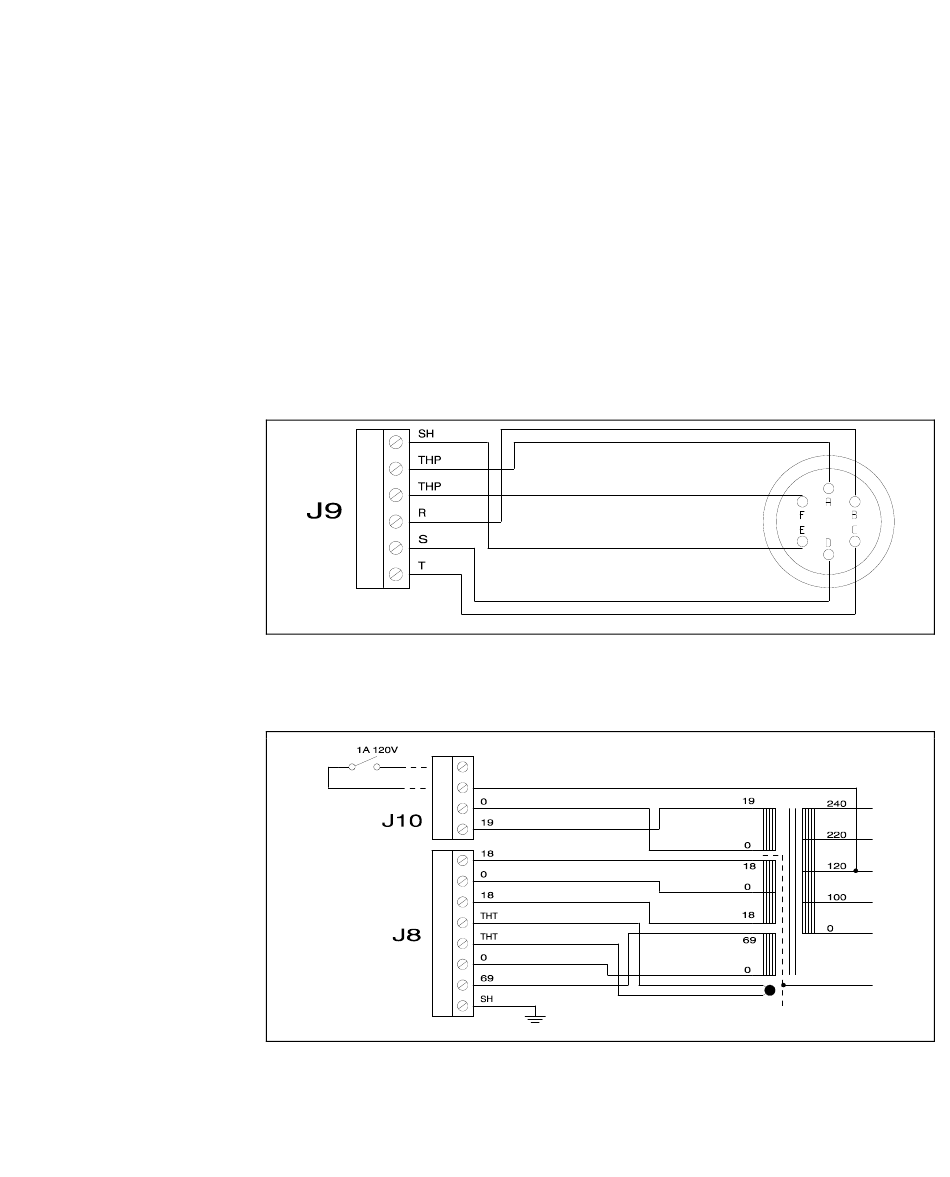

de logicaverbindingen en de kabel voor aansluiting op de pomp. Op
de volgende afbeeldingen zijn de verbindingen tussen controller en
pomp en tussen controller en voedingstransformator schematisch
weergegeven. Voor meer informatie over deze verbindingen en over
de kenmerken van de voedingstransformator (leverbaar als extra)
wordt verwezen naar de bijlage "Technical Information".
Figuur 2
Figuur 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Verbindingskabel tussen controller en pomp
Verbindingskabel tussen controller en transformator
Bedrijfshandleiding
Voorbereiding voor installatie
6
87/280
