Pri rozbaľovaní dávajte pozor, aby vám "Controller" nespadol, alebo
niekde nenarazil. Obal nezahadzujte. Je vyrobený z recyklovateľného
materiálu a zodpovedá smernici CEE 85/399 pre ochranu životného
prostredia. Pred inštaláciou controller je treba pripravť káble na
vzájomné prepojenie, ako napríklad vzájomné prepojenie s
napájaním, vzájomné logické prepojenia a kábly na čerpadlové

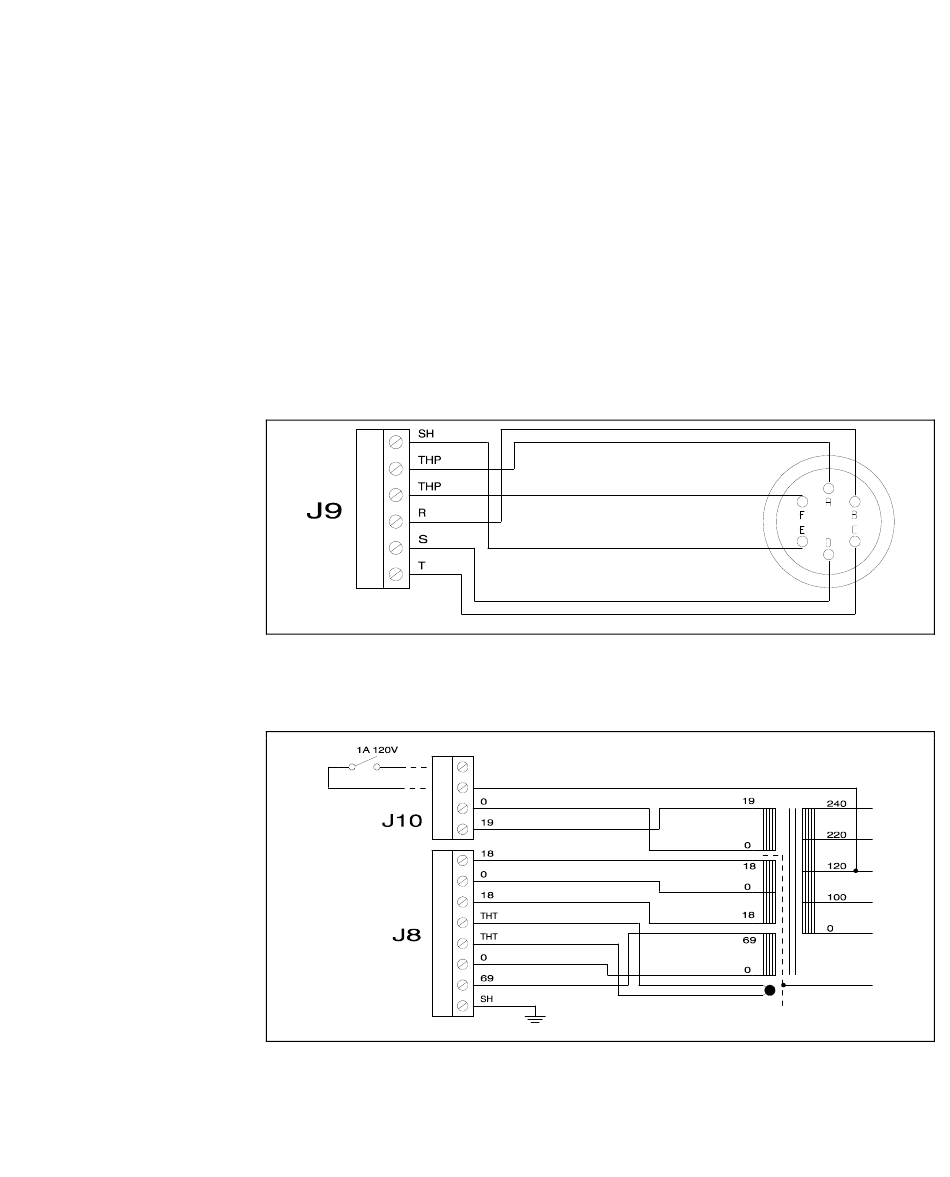

spojenie. Na nasledujúcich zobrazeniach sú schematicky znázornené
spojenia, ktoré je treba previesť medzi controller a čerpadlom a
medzi controller a sieťovým transformátorom. Pre ďalšie detaily,
týkajúce sa vzájpmných spojení a technických charakteristík
transformátora (k dispozícii ako opcia) viď dodatok "Technical
Information".
Postava 2
Postava 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Kábel vzájomného prepojenia medzi Controller Čerpadlom
Prepojenia medzi Controller a Trasformátorom
Návod na Obsluhu
Príprava pre inštaláciu
