2 Gebrauchsanleitung
Gebrauch
Nachstehend wird die Steuertafel des "Hand Held Terminals"
beschrieben.
Abbildung 4
1 Taste für die Einstellung des Modus LOW SPEED. Sie ist nur aktiv, wenn der Steuermodus
auf Fronttafel eingestellt ist. Bei einmaligem Drücken dreht die Pumpe mit ca. 2/3 der
Nenngeschwindigkeit. Bei nochmaligem Drücken wird der Modus LOW SPEED deaktiviert.
2 START-, STOPP- oder RESET-Taste. Sie ist nur aktiv, wenn der Steuermodus auf der
Fronttafel eingestellt ist. Bei einmaligem Drücken wird die Startphase aktiviert. Bei
nochmaligem Drücken stoppt die Pumpe. Bei automatischem Pumpenstopp durch Störung
muß diese Taste ein erstes Mal zur Controller-Rücksetzung und dann ein zweites Mal zum
Neustarten der Pumpe gedrückt werden.
3 Taste für die Anzeige der Parameter "cycle number", "cycle time" und "pump life".
4 Taste für die Anzeige der Parameter "pump current", "pump temperature", "pump power"
und "rational speed". Sie ist immer aktiv, unabhängig vom gewählten Betriebsmodus. Bei
gemeinsamer, mindestens 2 Sekunden langer Betätigung der Tasten 3 und 4 wird ein
Programm aktiviert, mit dem einige Betriebsparamter programmiert werden können.
5 Alphanumerisches Flüssigkristall-Display: Punkt-matrix, 2 Zeilen mit 16 Stellen.
34/280

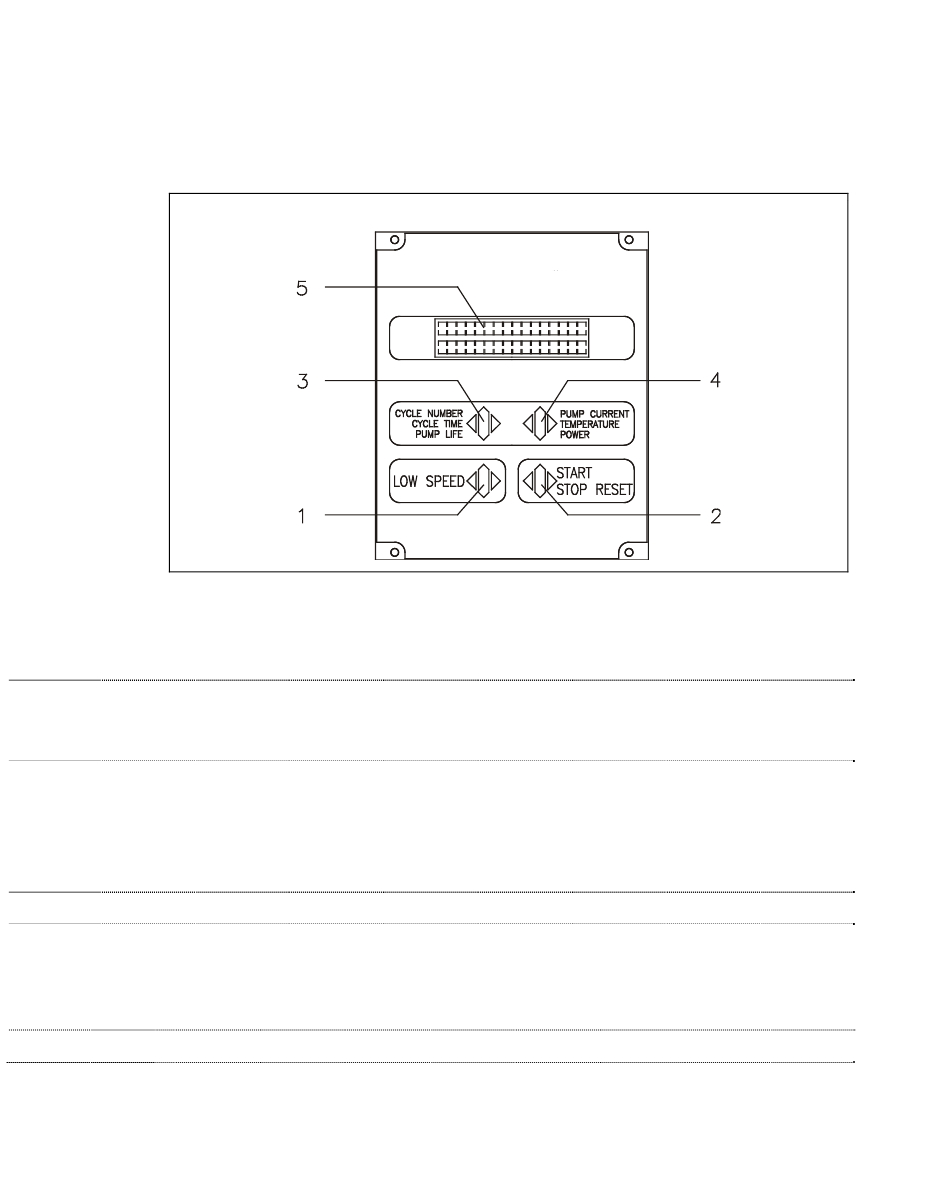

Frontpanel des "Hand Held Terminals"
