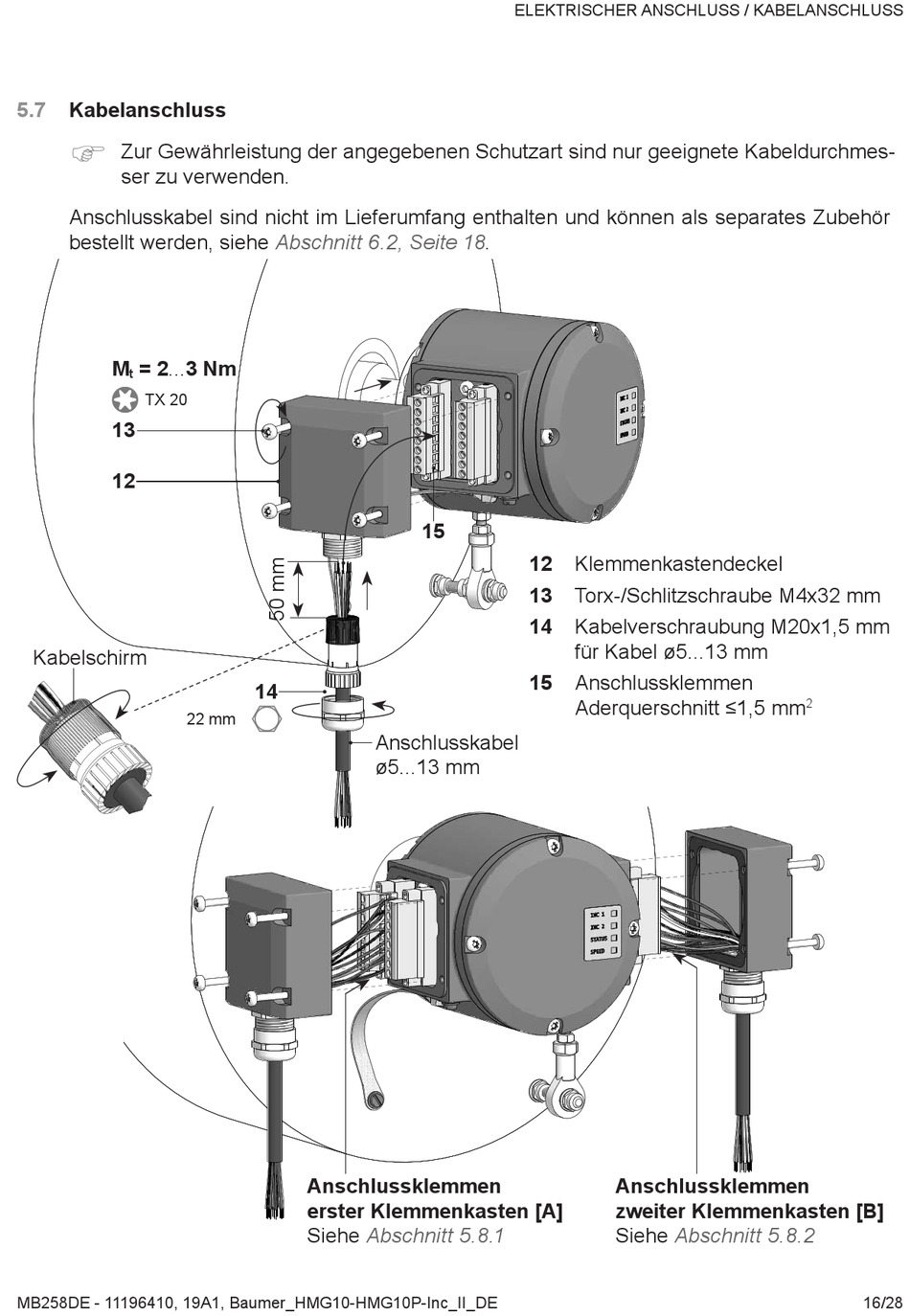

5.7 Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurchmes-
ser zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten und können als separates Zubehör
bestellt werden, siehe
M = 2���3 Nm
t
TX 20
13
12
Kabelschirm
22 mm
MB258DE - 11196410, 19A1, Baumer_HMG10-HMG10P-Inc_II_DE
Abschnitt 6.2, Seite
15
14
Anschlusskabel
ø5���13 mm
Anschlussklemmen
erster Klemmenkasten [A]
Siehe Abschnitt 5.8.1
ELEKTRIScHER AnScHLUSS / KABELAnScHLUSS
18�
12 Klemmenkastendeckel
13 Torx-/Schlitzschraube M4x32 mm
14 Kabelverschraubung M20x1,5 mm
für Kabel ø5���13 mm
15 Anschlussklemmen
Aderquerschnitt ≤1,5 mm
Anschlussklemmen
zweiter Klemmenkasten [B]
Siehe
2
Abschnitt 5.8.2
16/28
