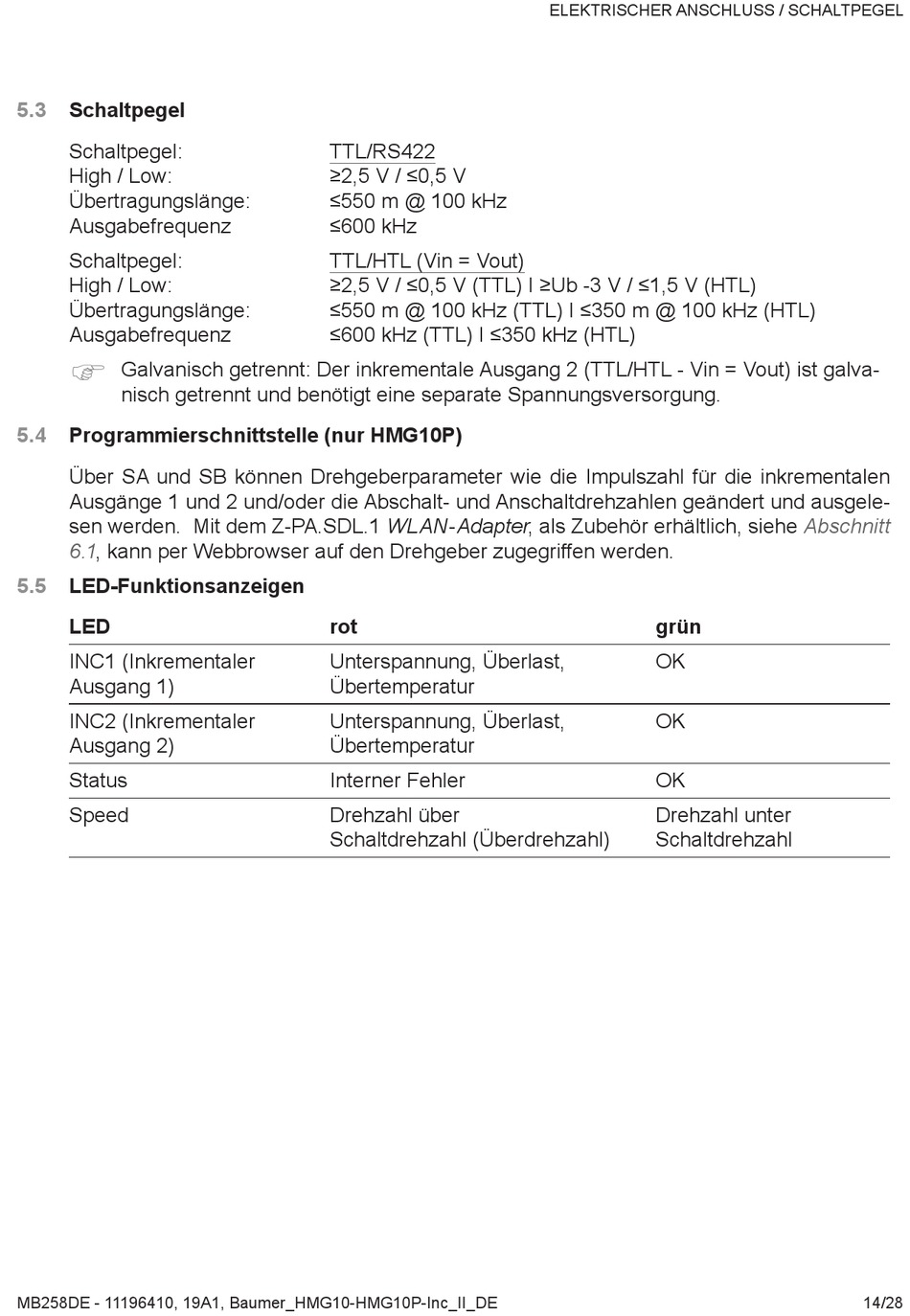

5.3 Schaltpegel
Schaltpegel:
High / Low:
Übertragungslänge:
Ausgabefrequenz
Schaltpegel:
High / Low:
Übertragungslänge:
Ausgabefrequenz
)
Galvanisch getrennt: Der inkrementale Ausgang 2 (TTL/HTL - Vin = Vout) ist galva-
nisch getrennt und benötigt eine separate Spannungsversorgung�
5.4 Programmierschnittstelle (nur HMG10P)
Über SA und SB können Drehgeberparameter wie die Impulszahl für die inkrementalen
Ausgänge 1 und 2 und/oder die Abschalt- und Anschaltdrehzahlen geändert und ausgele-
sen werden� Mit dem Z-PA�SDL�1 WLAN-Adapter, als Zubehör erhältlich, siehe
6.1, kann per Webbrowser auf den Drehgeber zugegriffen werden�
5.5 LED-Funktionsanzeigen
LED
Inc1 (Inkrementaler
Ausgang 1)
Inc2 (Inkrementaler
Ausgang 2)
Status
Speed
MB258DE - 11196410, 19A1, Baumer_HMG10-HMG10P-Inc_II_DE
TTL/RS422
≥2,5 V / ≤0,5 V
≤550 m @ 100 kHz
≤600 kHz
TTL/HTL (Vin = Vout)
≥2,5 V / ≤0,5 V (TTL) ǀ ≥Ub -3 V / ≤1,5 V (HTL)
≤550 m @ 100 kHz (TTL) ǀ ≤350 m @ 100 kHz (HTL)
≤600 kHz (TTL) ǀ ≤350 kHz (HTL)
rot
Unterspannung, Überlast,
Übertemperatur
Unterspannung, Überlast,
Übertemperatur
Interner Fehler
Drehzahl über
Schaltdrehzahl (Überdrehzahl)
ELEKTRIScHER AnScHLUSS / ScHALTPEGEL
grün
OK
OK
OK
Drehzahl unter
Schaltdrehzahl
Abschnitt
14/28
