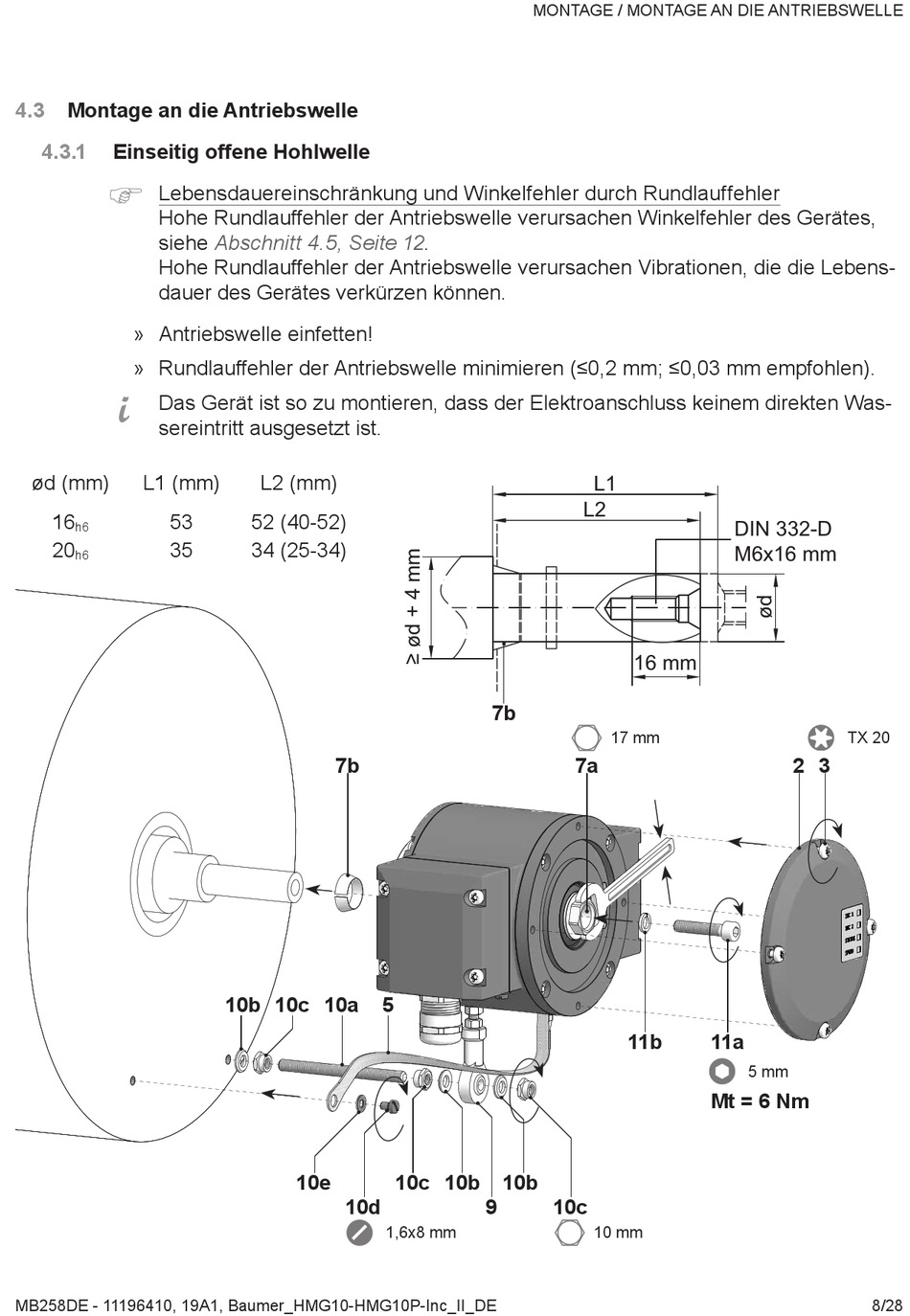

4.3
Montage an die Antriebswelle
4.3.1
Einseitig offene Hohlwelle
)
Lebensdauereinschränkung und Winkelfehler durch Rundlauffehler
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Gerätes,
siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Gerätes verkürzen können�
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
i
Das Gerät ist so zu montieren, dass der Elektroanschluss keinem direkten Was-
sereintritt ausgesetzt ist�
ød (mm)
L1 (mm)
16
53
h6
20
35
h6
MB258DE - 11196410, 19A1, Baumer_HMG10-HMG10P-Inc_II_DE
Abschnitt 4.5, Seite
L2 (mm)
52 (40-52)
34 (25-34)
7b
10b
10c
10a
5
10e
10d
MOnTAGE / MOnTAGE An DIE AnTRIEBSWELLE
12�
7b
10c 10b
10b
9
10c
1,6x8 mm
L1
L2
DIN 332-D
M6x16 mm
16 mm
17 mm
7a
11b
11a
Mt = 6 Nm
10 mm
TX 20
2
3
5 mm
8/28
